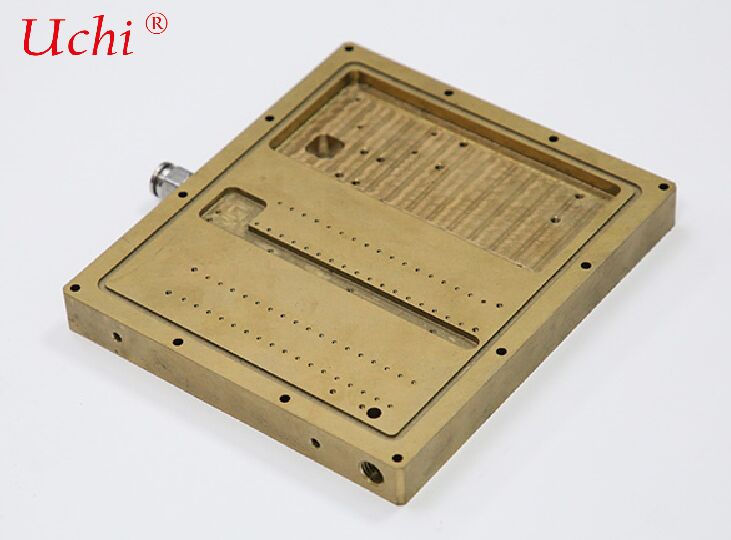

गोल्ड-प्लेटेड लघु तरल शीतलन प्लेट

I. मुख्य विशेषताएं (आपकी आवश्यकताओं से मेल खाती हैं: मजबूत गर्मी अपव्यय, कोई रिसाव नहीं, लंबी सेवा जीवन)

1. मजबूत गर्मी अपव्यय (अल्ट्रा-लो प्रतिरोध, माइक्रो-चैनल)

• आधार सामग्री: ज्यादातर ऑक्सीजन-मुक्त उच्च-चालकता तांबा (OFHC Cu) या मोलिब्डेनम-तांबा (MoCu), 380~401 W/m·K की तापीय चालकता के साथ।
• प्रवाह चैनल: माइक्रो-चैनल, पिन फिन, या नक़्क़ाशीदार चैनल (50~200μm चौड़ाई में), 0.01~0.05℃·cm²/W जितना कम थर्मल प्रतिरोध।
• गोल्ड-प्लेटेड इंटरफ़ेस: सोना (~317 W/m·K) अत्यंत कम संपर्क थर्मल प्रतिरोध के साथ गैर-ऑक्सीकरण है, जो निकल या टिन कोटिंग्स से बेहतर है।
• अल्ट्रा-पतली प्रोफ़ाइल: मोटाई 1~5 मिमी, गर्मी स्रोत से शीतलक तक एक अत्यंत छोटा गर्मी हस्तांतरण पथ प्रदान करता है।

2. कोई रिसाव नहीं (लघु उच्च-विश्वसनीयता सीलिंग)

• प्रक्रियाएं: वैक्यूम ब्रेज़िंग, डिफ्यूजन बॉन्डिंग, लेजर वेल्डिंग (चिपकने वाले और सीलिंग रिंग मुक्त)।
• दबाव प्रतिरोध: 3~10 बार, हीलियम रिसाव दर ≤1×10⁻⁸ Pa·m³/s।
• छोटा आकार: 20×20 मिमी ~ 80×80 मिमी, चिप्स, लेजर और आरएफ उपकरणों के लिए उपयुक्त।

3. लंबी सेवा जीवन (संक्षारण प्रतिरोध, एंटी-एजिंग, उच्च स्थायित्व)

• गोल्ड प्लेटिंग मोटाई: 0.1~2μm (आमतौर पर 0.5~1μm)।
• रासायनिक निष्क्रियता: पानी प्रतिरोधी, नमक स्प्रे प्रतिरोधी, गैर-ऑक्सीकरण, गैल्वेनिक संक्षारण से मुक्त।
• डिफ्यूजन बैरियर: आमतौर पर तांबे के प्रवासन को रोकने के लिए एक 3~5μm निकल अंडरलेयर।
• तापमान सीमा: -55℃~150℃, थर्मल साइकलिंग के तहत स्थिर।
• सेवा जीवन: सैन्य / एयरोस्पेस / ऑप्टिकल मॉड्यूल मानकों (10~20 वर्ष) को पूरा करता है।

II. गोल्ड प्लेटिंग के वास्तविक कार्य (सजावट के लिए नहीं)

• इंटरफ़ेस थर्मल प्रतिरोध को कम करें: चिप्स / हीट सिंक के साथ सीधा संपर्क, कोई ऑक्साइड परत नहीं, स्थिर थर्मल प्रतिरोध।
• एंटी-संक्षारण: शीतलक या हवा के वातावरण में कोई जंग, स्केलिंग, या विद्युत रिसाव नहीं।
• सोल्डर करने योग्य और बॉन्ड करने योग्य: सोल्डरिंग, AuSn सोल्डरिंग और अल्ट्रासोनिक बॉन्डिंग (सेमीकंडक्टर / ऑप्टिकल संचार) के साथ संगत।
• एंटी-गैल्वेनिक संक्षारण: तरल शीतलन प्रणालियों में तांबे और सोने के बीच स्थिर क्षमता, विद्युत रासायनिक संक्षारण से बचाती है।
• उच्च विश्वसनीयता: सैन्य, एयरोस्पेस और चिकित्सा अनुप्रयोगों के लिए शून्य-विफलता की आवश्यकताएं।

III. मुख्य संरचनाएं और प्रक्रियाएं

माइक्रो-चैनल नक़्क़ाशीदार प्रकार (सबसे आम)

ट्यूब-एम्बेडेड लघु प्रकार

गोल्ड-प्लेटेड MoCu / WCu प्रकार

IV. विशिष्ट अनुप्रयोग परिदृश्य

• ऑप्टिकल संचार: TOSA/ROSA, EDFA, हाई-स्पीड ऑप्टिकल मॉड्यूल, लेजर डायोड।
• सेमीकंडक्टर: हाई-एंड CPU/GPU/ASIC, SiC/GaN पावर चिप्स, प्रोब स्टेशन।
• सैन्य / एयरोस्पेस: मिसाइल-जनित कंप्यूटर, रडार T/R घटक, उपग्रह इलेक्ट्रॉनिक्स।
• चिकित्सा उपचार: परिशुद्धता उपकरण, लेजर थेरेपी, सुपरकंडक्टिंग / क्रायोजेनिक जांच।
• हाई-एंड औद्योगिक नियंत्रण: उच्च-सटीकता सर्वो, LiDAR, क्वांटम कंप्यूटिंग चिप्स।

V. मुख्य पैरामीटर (उद्योग मानक)

• आयाम: 20×20 ~ 80×80 मिमी, मोटाई 1~5 मिमी।
• सामग्री: OFHC तांबा (C1100/C1020), मोलिब्डेनम-तांबा (MoCu)।
• प्लेटिंग: Ni 3~5μm + Au 0.5~1μm (हार्ड गोल्ड / सॉफ्ट गोल्ड)।
• प्रवाह प्रतिरोध: 0.5~2 बार @ 0.5~2 L/min।
• थर्मल प्रतिरोध: 0.02~0.08℃·cm²/W (@25℃ पानी)।
• कार्यशील दबाव: ≥6 बार, बर्स्टिंग दबाव ≥12 बार।
• रिसाव का पता लगाना: हीलियम रिसाव दर ≤1×10⁻⁸ Pa·m³/s।

VI. एक-वाक्य सारांश
