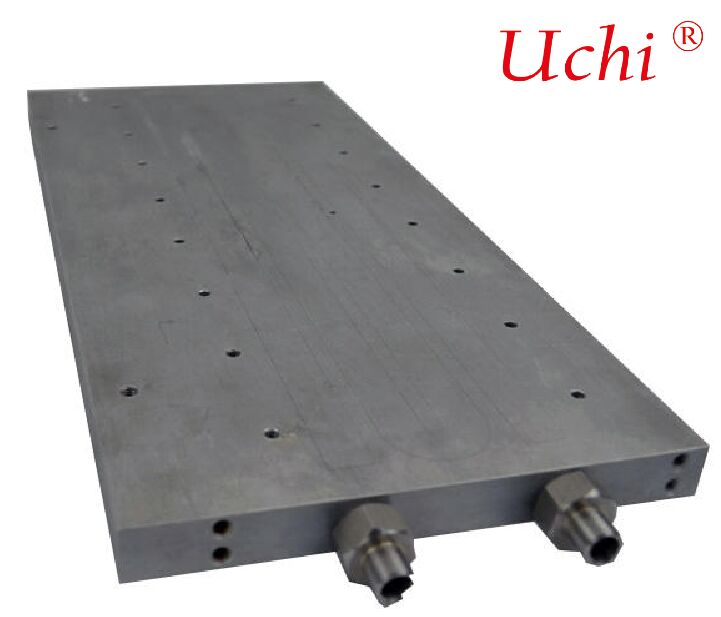

वैक्यूम ब्रेज़्ड लिक्विड कोल्ड प्लेट हीट एक्सचेंजर हार्ड एनोडाइजिंग
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | डोंगगुआन, गुआंग्डोंग, चीन |
| ब्रांड नाम: | Uchi |
| प्रमाणन: | SMC |
| मॉडल संख्या: | ताप सिंक |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 100 पीसी |
|---|---|
| मूल्य: | 1300-1500 dollars |
| प्रसव के समय: | सीमित नहीं |
| भुगतान शर्तें: | टी/टी, पेपैल, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति की क्षमता: | प्रति माह 50000000 पीसी |
|
विस्तार जानकारी |
|||
| DIMENSIONS: | अनुकूलन योग्य (जैसे, 100 मिमी x 100 मिमी x 10 मिमी) | तरल पदार्थ: | पानी या उपयुक्त शीतलक |
|---|---|---|---|
| प्रसंस्करण सेवा: | सीएनसी मशीनिंग + घर्षण हलचल वेल्डिंग | सहन करना: | मिश्र धातु असर |
| उत्पाद का वजन: | 0.38 किग्रा | अधिकतम दबाव: | 5 बार |
| आकार: | वर्ग | सामग्री: | तांबा + एल्यूमीनियम मिश्र धातु |
| विशेषता: | नई तकनीक और उच्च शक्ति शीतलन | आगत बहाव: | ≤12ए |
| पुनरावृत्ति सटीकता: | एल्युमीनियम, तांबा | आउटलेटव्यास: | 1/4 इंच या अनुकूलन योग्य |
| तकनीकी: | सीएनसी मशीनीकृत | ||
| प्रमुखता देना: | वैक्यूम ब्रेज़्ड लिक्विड कोल्ड प्लेट,हार्ड एनोडाइजिंग हीट एक्सचेंजर,तरल शीतलन प्लेट हीट एक्सचेंजर |
||
उत्पाद विवरण
वैक्यूम ब्रेज़्ड लिक्विड कोल्ड प्लेट वैक्यूम ब्रेज़्ड कोल्ड प्लेट हीट एक्सचेंजर
ब्रांड का नाम: YY थर्मल
आकार: कस्टम आकार
प्रक्रिया: वैक्यूम ब्रेज़िंग
सामग्री: AL6063
आकार: चौकोर
फिनिश: हार्ड एनोडाइजिंग
गुणवत्ता नियंत्रण: शिपिंग से पहले 100% परीक्षण
अतिरिक्त प्रक्रिया: सीएनसी मशीनिंग
अनुप्रयोग: लिक्विड कोल्ड प्लेट
प्रमाणपत्र: ISO 9001:2015, ISO 14001:2015
पैकिंग: फाइबर ऑप्टिक डिस्क कार्टन, ईपीई, लकड़ी का पैलेट।
वैक्यूम ब्रेज़्ड लिक्विड कोल्ड प्लेट
वैक्यूम ब्रेज़्ड लिक्विड कोल्ड प्लेट एक उच्च-प्रदर्शन वाला लिक्विड कूलिंग घटक है जिसे वैक्यूम ब्रेज़िंग तकनीक के माध्यम से निर्मित किया जाता है, जिसका मुख्य रूप से उच्च-शक्ति-घनत्व वाले उपकरणों में उच्च-दक्षता वाले गर्मी अपव्यय के लिए उपयोग किया जाता है। सीलबंद आंतरिक चैनलों के माध्यम से शीतलक को प्रसारित करके सीधे गर्मी स्रोतों से गर्मी को हटाकर, यह अपने मुख्य लाभों के कारण उच्च-स्तरीय थर्मल प्रबंधन में एक मुख्यधारा का समाधान बन गया है: ऑक्सीकरण-मुक्त, उच्च तंगी, कम विरूपण, और उत्कृष्ट संक्षारण प्रतिरोध।
I. मुख्य निर्माण सिद्धांत और प्रक्रिया
वैक्यूम ब्रेज़िंग एक वेल्डिंग प्रक्रिया है जो एक वैक्यूम वातावरण (10⁻³~10⁻⁵ mbar)में की जाती है:
-
असेंबलीसटीकता से मशीन किए गए प्रवाह चैनलों, ब्रेज़िंग फ़ॉइल (Al‑Si, Cu‑P, आदि), और कवर प्लेट के साथ बेस प्लेट को स्टैक करें।
-
वैक्यूम हीटिंगअसेंबली को वैक्यूम फर्नेस में रखें, हवा को बाहर निकालें, फिर ब्रेज़िंग फिलर धातु के गलनांक (लगभग 577℃–600℃) तक गर्म करें, जो बेस धातु (एल्यूमीनियम/तांबा) के गलनांक से कम है।
-
केशिका भरनापिघला हुआ ब्रेज़िंग फिलर केशिका क्रिया द्वारा बेस प्लेट, कवर प्लेट और आंतरिक पंखों के बीच सभी अंतरालों को भरता है।
-
धातुकर्म बंधनतरल ब्रेज़िंग फिलर और बेस धातु के बीच परमाणु प्रसार होता है; ठंडा होने पर, यह उच्च-शक्ति, उच्च-थर्मल-चालकता, पूरी तरह से सीलबंद एकीकृत जोड़ बनाता है।
-
कूलिंग और फॉर्मिंगवैक्यूम के तहत धीमी गति से ठंडा होने से थर्मल तनाव कम होता है और वर्कपीस का शून्य विरूपण सुनिश्चित होता है।
II. मुख्य सामग्री विकल्प
- एल्यूमीनियम मिश्र धातु (6061/6063): सबसे व्यापक रूप से इस्तेमाल किया जाने वाला - उच्च थर्मल चालकता, हल्का, कम लागत, और मशीन करने में आसान।
- तांबा (C1100/T2): सर्वश्रेष्ठ थर्मल प्रदर्शन, AI चिप्स और IGBTs जैसे अल्ट्रा-हाई हीट फ्लक्स अनुप्रयोगों के लिए आदर्श।
- स्टेनलेस स्टील / टाइटेनियम मिश्र धातु: उच्च संक्षारण और तापमान प्रतिरोध (एयरोस्पेस, रासायनिक उद्योग) की आवश्यकता वाले विशेष कठोर वातावरण के लिए उपयोग किया जाता है।
III. मुख्य प्रदर्शन लाभ
- अल्ट्रा-क्लीन और ऑक्सीकरण-मुक्त: वैक्यूम वातावरण ऑक्सीकरण, फ्लक्स अवशेष, छिद्र और संक्षारण जोखिमों को समाप्त करता है।
- मजबूत सीलिंग और दबाव प्रतिरोध: शून्य रिसाव के साथ मोनोलिथिक संरचना; विशिष्ट दबाव रेटिंग 1–10 MPa।
- अत्यंत कम थर्मल प्रतिरोध और उच्च दक्षता: लगभग शून्य वेल्डिंग थर्मल प्रतिरोध; माइक्रोचैनल/पंखों के साथ संयुक्त, थर्मल प्रतिरोध 0.02℃·cm²/W तक पहुंच सकता है।
- सटीक संरचना और न्यूनतम विरूपण: समान समग्र हीटिंग उच्च समतलता सुनिश्चित करता है, जो सटीक इलेक्ट्रॉनिक घटकों के लिए उपयुक्त है।
- उच्च डिजाइन लचीलापन: जटिल चैनल, मल्टी-पाथ लेआउट, माइक्रोचैनल (0.5 मिमी), एम्बेडेड पंखे आदि का समर्थन करता है।
- लंबा सेवा जीवन और उच्च विश्वसनीयता: संक्षारण-मुक्त और ढीला-मुक्त; औद्योगिक सेवा जीवन 10 साल से अधिक है।
IV. विशिष्ट आंतरिक प्रवाह चैनल संरचनाएं
- एकल-परत ग्रूव्ड चैनल: मशीन किए गए ग्रूव्स + कवर प्लेट के साथ बेस प्लेट; कम-से-मध्यम शक्ति के लिए सरल संरचना।
- ऑफसेट / लौवार्ड फोल्डेड फिन्स: एम्बेडेड नालीदार या दांतेदार पंखे गर्मी विनिमय क्षेत्र और द्रव अशांति को बहुत बढ़ाते हैं; AI और उच्च-प्रदर्शन कंप्यूटिंग के लिए पसंदीदा।
- स्काइव्ड फिन: बेस प्लेट से अभिन्न रूप से कटे हुए पंखे, अत्यंत उच्च थर्मल चालकता के लिए संपर्क थर्मल प्रतिरोध को समाप्त करते हैं।
- माइक्रोचैनल संरचना: 50–150 μm स्केल चैनल, हीट फ्लक्स > 350 W/cm², SiC/GaN पावर मॉड्यूल के लिए आदर्श।
V. मुख्य अनुप्रयोग क्षेत्र
- AI और डेटा सेंटर: GPUs (NVIDIA H100/H200, A100, आदि) और सर्वर कोल्ड प्लेट्स के लिए लिक्विड कूलिंग प्लेट्स।
- नई ऊर्जा वाहन: पावर बैटरी पैक कोल्ड प्लेट्स, मोटर कंट्रोल यूनिट (MCU), OBC, और IGBT कूलिंग।
- ऊर्जा भंडारण और पावर इलेक्ट्रॉनिक्स: PCS, SVG, फोटोवोल्टिक इनवर्टर, हाई-वोल्टेज इनवर्टर।
- एयरोस्पेस और रक्षा: रडार, लेजर उपकरण और उपग्रह पेलोड के लिए उच्च-विश्वसनीयता कूलिंग।
- चिकित्सा और लेजर: CT, MRI, और उच्च-शक्ति लेजर के लिए सटीक तापमान नियंत्रण।
VI. वैक्यूम ब्रेज़िंग बनाम अन्य प्रक्रियाएं
| गुण | वैक्यूम ब्रेज़िंग | घर्षण स्टिर वेल्डिंग (FSW) | TIG वेल्डिंग | चिपकने वाला / यांत्रिक सील |
|---|---|---|---|---|
| सील प्रदर्शन | उत्कृष्ट (शून्य रिसाव) | अच्छा | निष्पक्ष (रिसाव की संभावना) | खराब (उम्र बढ़ने की समस्याएँ) |
| आंतरिक संरचना | जटिल चैनल / पंखे | सरल चैनल | सरल चैनल | सरल चैनल |
| थर्मल प्रतिरोध | अत्यंत कम | कम | उच्च | अत्यंत उच्च |
| तापमान/दबाव प्रतिरोध | उच्च | मध्यम | कम | कम |
| सतह गुणवत्ता | चमकीला, कोई ऑक्सीकरण नहीं | औसत | वेल्ड के निशान दिखाई दे रहे हैं | खराब |
| लागत | मध्यम-उच्च | मध्यम | कम | कम |
VII. सारांश
वैक्यूम ब्रेज़्ड लिक्विड कोल्ड प्लेट उच्च-प्रदर्शन थर्मल प्रबंधन के लिए स्वर्ण मानक का प्रतिनिधित्व करती है, जो थर्मल चालकता, संरचनात्मक शक्ति, सीलिंग विश्वसनीयता और डिजाइन लचीलेपन को पूरी तरह से संतुलित करती है।
