यह उच्च शक्ति वाले निरंतर तरंग फाइबर लेजर के लिए डिज़ाइन किया गया है। प्लम-ब्लासम पंखुड़ी शैली फाइबर ग्रूव संरचना को अपनाने से, यह लाभ फाइबर और कुशल समान गर्मी अपव्यय के सुव्यवस्थित रोलिंग को सक्षम करता है।पानी ठंडा गुहा वैक्यूम ब्रेज़िंग या घर्षण घुमावदार वेल्डिंग द्वारा निर्मित है, और उच्च शक्ति वाले लेजर के दीर्घकालिक स्थिर संचालन की गारंटी के लिए सख्त हाइड्रोस्टैटिक और हीलियम रिसाव परीक्षण से गुजरता है।

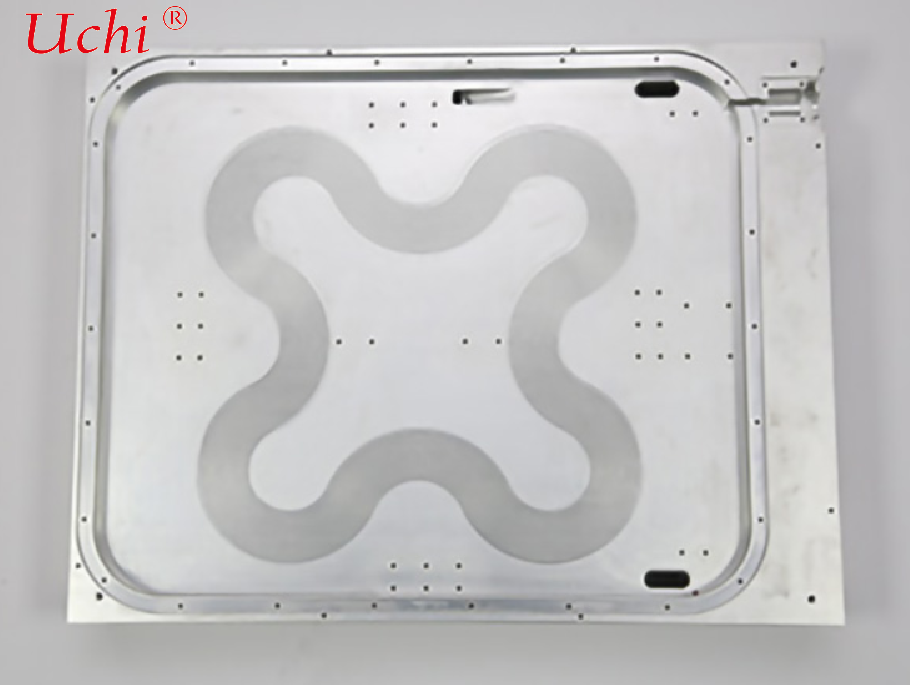

प्लम-फूल के आकार की फाइबर तरल शीत प्लेट, जिसे प्लम-फूल डिस्क शीत प्लेट भी कहा जाता है, उच्च-शक्ति वाले फाइबर लेजर के अनुनाद गुहा में मुख्य गर्मी अपव्यय घटक के रूप में कार्य करता है।प्लम-फूल के पंखुड़ी के फाइबर ग्रूव को सीएनसी मशीनिंग के माध्यम से सतह पर सटीक रूप से घुमावदार लाभ फाइबर को एम्बेड करने और तय करने के लिए पीसीएन मशीनिंग के माध्यम से पीसीएन मशीनिंग की जाती हैप्लेट के अंदर एकीकृत जल शीतलन चैनल एक बाहरी चिलर से जुड़ते हैं ताकि फाइबर ऑपरेशन के दौरान उत्पन्न होने वाली भारी अपशिष्ट गर्मी को लगातार हटाया जा सके।



इसका अद्वितीय सममित प्लम-फूल लेआउट पूरे फाइबर कॉइल में तापमान अंतर को बहुत कम करता है और स्थानीय हॉटस्पॉट को समाप्त करता है। यह फाइबर थर्मल क्षति को रोकता है,शक्ति क्षीणन और तरंग दैर्ध्य बहाव, और व्यापक रूप से 3kW ~ 20kW और ऊपर के औद्योगिक फाइबर लेजर काटने, वेल्डिंग और क्लैडिंग उपकरण में लागू किया जाता है।



एल्यूमीनियम मिश्र धातु या ऑक्सीजन मुक्त तांबे आधार सामग्री वैकल्पिक हैं। पंखुड़ी की मात्रा, ग्रूव प्रोफाइल,प्रवाह चैनल संरचना और कनेक्टर पदों विभिन्न लेजर संरचनात्मक डिजाइन आवश्यकताओं को पूरा करने के लिए ग्राहक चित्र के अनुसार उपलब्ध है.





प्लम-ब्लॉसम समान तापमान संरचना, न्यूनतम पूर्ण श्रेणी तापमान अंतर बहु-पत्तीदार सममित फाइबर रोलिंग ग्रूव सभी फाइबर अनुभागों के लिए समान तापमान वितरण के साथ सुसंगत गर्मी विनिमय स्थितियों को सुनिश्चित करते हैं,स्थानीय हॉटस्पॉट को रोकना और स्थिर लेजर आउटपुट सुनिश्चित करना.



फाइबर की सुरक्षा के लिए सटीक फाइबर ग्रूव एक-टुकड़ा सीएनसी पीसने की प्रक्रिया. पूर्ण गोल और deburred ग्रूव किनारों, उच्च परिशुद्धता नियंत्रण पर ग्रूव चौड़ाई और गहराई तेज किनारों फाइबर कोटिंग खरोंच से बचने के लिए.यह फाइबर झुकने त्रिज्या को भी मानकीकृत करता है और फाइबर माइक्रोबेंडिंग हानि को रोकता है.



उच्च-शक्ति सील पानी शीतलन गुहा वैक्यूम ब्रेज़िंग या घर्षण घुमावदार वेल्डिंग प्रक्रियाएं वैकल्पिक हैं। उच्च सील प्रदर्शन के लिए गुहा हाइड्रोस्टैटिक दबाव प्रतिरोध परीक्षण और हीलियम रिसाव का पता लगाने से गुजरती है,पानी के रिसाव के जोखिम को समाप्त करना और महंगे ऑप्टिकल घटकों की सुरक्षा करना.



उच्च थर्मल-चालकता वाला सब्सट्रेट, एंटी-जंग और इन्सुलेटिंग मानक सामग्री के रूप में 6061/6063 एल्यूमीनियम मिश्र धातु; उच्च थर्मल चालकता तांबा संस्करण वैकल्पिक है। हार्ड एनोडाइजिंग सतह उपचार विद्युत रासायनिक संक्षारण के लिए इन्सुलेशन और प्रतिरोध प्रदान करता है,डी-आयनित जल शीतलन प्रणालियों के साथ संगत.



बहु शक्ति मॉडल के लिए उच्च अनुकूलन पंखुड़ी की संख्या, फाइबर रोलिंग व्यास, फाइबर ग्रूव विनिर्देश, इनलेट/आउटलेट नोजल अभिविन्यास, माउंटिंग छेद और लोकेटिंग पिन सभी अनुकूलित किए जा सकते हैं।विभिन्न फाइबर लेजर के साथ संगत 3kW से 20kW+ तक.



सरलीकृत असेंबली के लिए एकीकृत डिजाइन प्री-ड्रिल किए गए मानक माउंटिंग छेद और पिन छेद का पता लगाने के लिए। कुछ संस्करण पंप एलडी चिप्स के लिए माउंटिंग स्थान आरक्षित करते हैं,कुल घटकों की संख्या को कम करना और लेजर की असेंबली और कमीशनिंग को आसान बनाना.





अग्रभाग: प्लम-ब्लोसम पेटल फाइबर ग्रूव्स बहु-चक्र निरंतर पंखुड़ी के आकार के गड्ढे एम्बेडिंग और रोलिंग फाइबर लाभ, फाइबर को सुरक्षित और स्थिर थर्मल संपर्क स्थापित करने के लिए। ऑप्टिकल फाइबर की रक्षा के लिए ग्रूव गोल हैं।



आधार ताप हस्तांतरण परत एल्यूमीनियम मिश्र धातु/ तांबा सब्सट्रेट फाइबर हीट कंडक्शन के लिए हीट सिंक के रूप में कार्य करता है, तेजी से फाइबर से गर्मी को आंतरिक शीतलन चैनलों में स्थानांतरित करता है।



आंतरिक जल शीतलन प्रवाह चैनल अनुकूलित दबाव गिरावट के साथ निर्मित समानांतर शीतलन चैनलों. शीतलन पानी लगातार सब्सट्रेट गर्मी दूर ले जाने के लिए गुहा के भीतर घूमता है.समान ताप विनिमय के लिए प्रवाह चैनलों को द्रव सिमुलेशन द्वारा अनुकूलित किया जाता है.



इनपुट और आउटपुट पोर्ट मानक त्वरित कनेक्टर्स या ग्रिड इंटरफेस जो औद्योगिक चिलर के साथ संगत हैं, जो डी-आयनित शीतलन पानी तक पहुंच के लिए हैं।



रियर / साइड साइड्सः माउंटिंग और पोजिशनिंग संरचना लेजर फ्रेम पर ठंडी प्लेट को फिक्स करने के लिए आरक्षित पेंच माउंटिंग छेद और पिन छेद का पता लगाने के लिए।





✅ औद्योगिक उच्च शक्ति वाले निरंतर तरंग फाइबर लेजर✅ लेजर कटिंग, लेजर वेल्डिंग और लेजर क्लैडिंग उपकरण✅ उच्च शक्ति वाले फाइबर प्रकाश स्रोत और वैज्ञानिक अनुसंधान लेजर प्रणाली✅ मध्यम और उच्च शक्ति वाले फाइबर एम्पलीफायरों के प्रतिध्वनित गुहाओं के लिए थर्मल प्रबंधन
