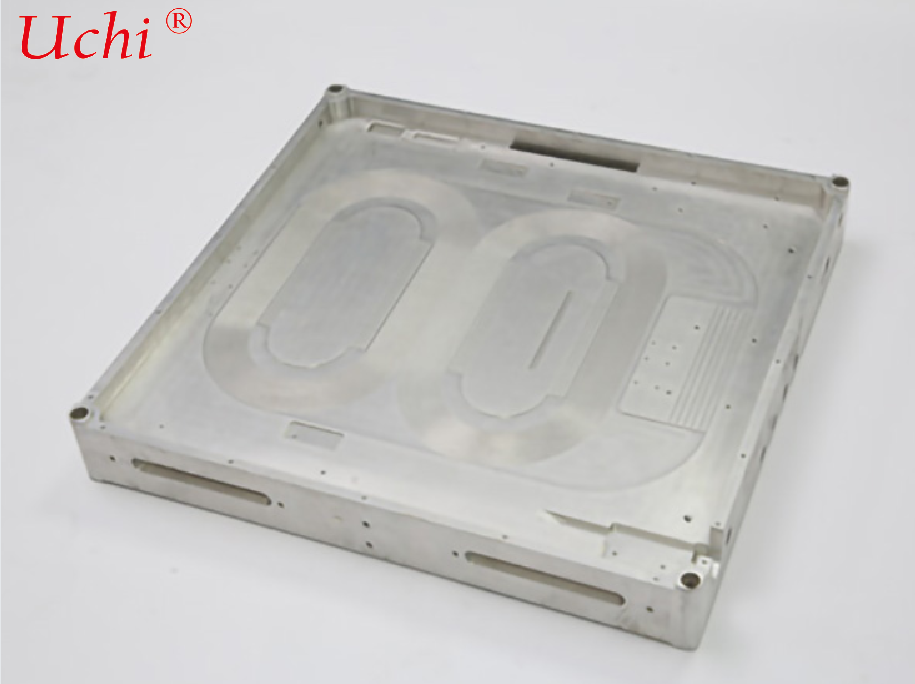

यह 800W डुअल-फाइबर लिक्विड कोल्ड प्लेट विशेष रूप से 800W डुअल-डिस्क फाइबर लेजर के लिए विकसित की गई है। प्लेट पर दो अलग-अलग फाइबर वाइंडिंग ग्रूव्स आरक्षित हैं ताकि दो गेन फाइबर कॉइल और पंप हीट सोर्स को एक साथ रखा जा सके। यह डुअल ऑप्टिकल पाथ से गर्मी को सिंक्रोनस रूप से दूर करता है और दोनों फाइबर ज़ोन के लिए समान तापमान नियंत्रण प्राप्त करता है, जिससे दो फाइबर सर्किट के बीच तापमान अंतर के कारण होने वाले पावर ड्रिफ्ट और बीम गुणवत्ता में गिरावट को रोका जा सके।



दो प्रक्रिया विकल्प उपलब्ध हैं: एम्बेडेड कॉपर-ट्यूब एल्यूमीनियम लिक्विड कोल्ड प्लेट और इंटीग्रेटेड कैविटी-टाइप लिक्विड कोल्ड प्लेट। दोनों फाइबर कॉइल की गर्मी अपव्यय दक्षता को संतुलित करने के लिए युग्मित CFD थर्मल सिमुलेशन के माध्यम से डुअल-ज़ोन फ्लो चैनलों को अनुकूलित किया गया है। प्रेसिजन-मशीन्ड फाइबर ग्रूव्स में चिकनी बर्र-मुक्त दीवारें होती हैं ताकि गेन फाइबर को खरोंचने से बचा जा सके। सब्सट्रेट आउटलाइन, माउंटिंग होल, लोकेटिंग पिन और इनलेट/आउटलेट पोर्ट लेजर हाउसिंग के अनुसार गैर-मानक अनुकूलित किए जा सकते हैं, जो इंटीग्रेटेड डुअल ऑप्टिकल पाथ लेजर स्रोतों के लिए उपयुक्त हैं।





✅ डुअल-डिस्क ज़ोनड हीट डिसिपेशन, दो फाइबर पाथ के लिए संतुलित तापमान सिमुलेशन-आधारित ज़ोनड फ्लो चैनल डिज़ाइन के साथ डुअल इंडिपेंडेंट फाइबर वाइंडिंग स्टेशन। यह गेन फाइबर के दो समूहों के तापमान को सिंक्रोनस रूप से नियंत्रित करता है, डुअल ऑप्टिकल पाथ के बीच तापमान अंतर को कम करता है और थर्मल लेंस प्रभाव को प्रभावी ढंग से दबाता है। दोनों चैनलों के स्थिर लेजर पावर आउटपुट की गारंटी है, और लंबे समय तक निरंतर संचालन के दौरान बीम गैर-ड्रिफ्टिंग रहता है।



✅ दो प्रक्रिया समाधानों का लचीला चयन एम्बेडेड कॉपर ट्यूब संस्करण: सीमलेस TP2 ऑक्सीजन-मुक्त तांबे की ट्यूब में एम्बेडेड एल्यूमीनियम प्लेट, उच्च दबाव प्रतिरोध और कम रिसाव जोखिम की विशेषता, लंबे समय तक चलने वाले नॉन-स्टॉप औद्योगिक लेजर उपकरणों के लिए उपयुक्त। कैविटी कोल्ड प्लेट संस्करण: CNC कैविटी मिलिंग और वैक्यूम ब्रेज़िंग द्वारा निर्मित मोनोलिथिक एल्यूमीनियम प्लेट, बड़े हीट एक्सचेंज क्षेत्र, बेहतर प्लेट तापमान एकरूपता और उल्लेखनीय हल्के फायदे के साथ।



✅ गेन फाइबर की सुरक्षा के लिए प्रेसिजन फाइबर ग्रूव मशीनिंग CNC नक्काशीदार यू-आकार के फाइबर लिमिटिंग ग्रूव्स चिकनी सतहों के साथ बिना बर्र के फाइबर बाहरी क्लैडिंग पर घर्षण को रोकने के लिए। सब्सट्रेट का सख्त फ्लैटनेस नियंत्रण फाइबर और बेस प्लेट के बीच तंग संपर्क सुनिश्चित करता है, इंटरफेशियल संपर्क थर्मल प्रतिरोध को कम करता है और गर्मी चालन को तेज करता है।



✅ चिलर लोड को कम करने के लिए अनुकूलित प्रवाह प्रतिरोध डुअल हीट सोर्स लेआउट के लिए अनुकूलित प्रवाह पथ जिसमें कम समग्र दबाव ड्रॉप होता है, सर्कुलेटिंग वाटर पंप की बिजली खपत को कम करता है और लेजर के पूरे तापमान नियंत्रण प्रणाली की ऊर्जा खपत को कम करता है।



✅ स्थिर और विश्वसनीय संचालन के लिए ऑटोमोटिव-ग्रेड लीक डिटेक्शन प्रत्येक तैयार उत्पाद रिसाव जोखिमों को समाप्त करने के लिए हाइड्रोस्टैटिक दबाव होल्डिंग परीक्षण और हीलियम लीक निरीक्षण से गुजरता है। प्राकृतिक फिनिश या हार्ड एनोडाइजिंग एंटी-कर्रोजन सतह उपचार वैकल्पिक है। जंग और संक्षारण प्रतिरोध के लिए डीआयनाइज्ड पानी और एथिलीन ग्लाइकॉल कूलेंट के साथ संगत।



✅ गैर-मानक अनुकूलन और तीव्र नमूना सत्यापन लेजर आंतरिक संरचना, डुअल फाइबर कॉइल आयामों और हीट सोर्स वितरण के आधार पर आउटलाइन, फ्लो चैनल लेआउट और कनेक्टर विनिर्देशों का अनुकूलन। प्रोटोटाइप नमूनाकरण, छोटे-बैच परीक्षण उत्पादन और बड़े पैमाने पर उत्पादन का समर्थन किया जाता है।





🔹800W कंटीन्यूअस-वेव डुअल-डिस्क फाइबर लेजर 🔹डुअल ऑप्टिकल पाथ लेजर वेल्डिंग, लेजर कटिंग और लेजर हाइब्रिड प्रोसेसिंग उपकरण 🔹डुअल गेन फाइबर कॉइल मॉड्यूल और पंप स्रोतों के लिए एकीकृत गर्मी अपव्यय 🔹मध्यम और निम्न शक्ति वाले एकीकृत फाइबर लेजर स्रोतों का संपूर्ण-मशीन थर्मल प्रबंधन
