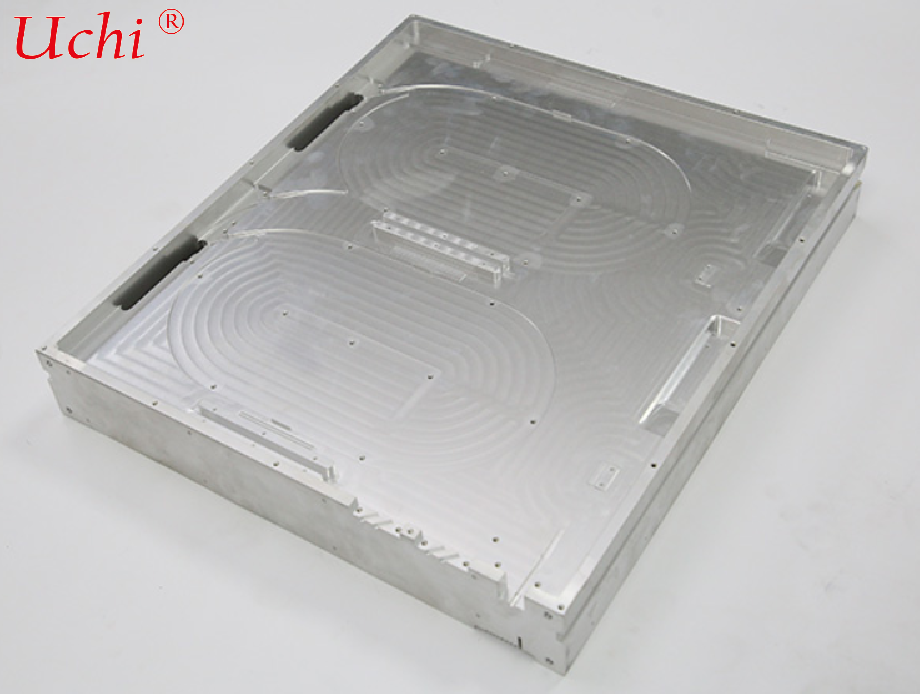

फाईबर के बिना रिंकल तरल ठंडा प्लेट एक चिकनी फ्लैट सब्सट्रेट को अपनाता है जिसमें फाइबर रोलिंग के लिए फ्रीज किए गए रिंकल नहीं होते हैं।लाभ फाइबर थर्मल फिल्म या थर्मल चिपकने वाला के माध्यम से गर्मी विनिमय के लिए ठंडा प्लेट सतह के लिए समान रूप से संलग्न हैनिर्मित सील तरल शीतलन चैनलों के साथ, यह उच्च शक्ति वाले फाइबर लेजर के लाभ फाइबर गर्मी अपव्यय के लिए डिज़ाइन किया गया है। सरल संरचना और लचीले संशोधन की विशेषता है,यह कई फाइबर रोलिंग योजनाओं का समर्थन करता है.





ग्रूवलेस फाइबर लिक्विड कोल्ड प्लेट, जिसे प्लैनर फाइबर लिक्विड-कूल्ड हीट सिंक के रूप में भी जाना जाता है, उच्च-शक्ति वाले फाइबर लेजर में लाभ फाइबर के लिए गर्मी अपव्यय घटक है।प्लम-ब्लासम ग्रूव या रिंगल ग्रूव कोल्ड प्लेट के विपरीत, इसकी सब्सट्रेट सतह पूरी तरह से सपाट है जिसमें कोई फाइबर रिसाव नहीं है।



रोलिंग के बाद, लाभ फाइबर थर्मल इंटरफेस सामग्री (थर्मल फिल्म / थर्मल चिपकने वाला) द्वारा फ्लैट कोल्ड प्लेट सतह से कसकर बंधा जाता है।फाइबर से गर्मी अंतरफलक सामग्री के माध्यम से ठंडे प्लेट सब्सट्रेट में स्थानांतरित होती हैप्लेट के अंदर एकीकृत शीतलन चैनल एक बाहरी चिलर से जुडते हैं ताकि सर्कुलेशन किए गए पानी के माध्यम से गर्मी को हटाया जा सके।



यह रिवल्स के आयामी प्रतिबंधों से मुक्त है, यह लचीले फाइबर रोलिंग लेआउट को सक्षम करता है। यह कम मशीनिंग लागत और तेजी से संशोधन प्रदान करता है, प्रोटोटाइप विकास के लिए आदर्श है,छोटे बैच उत्पादन और फाइबर लेजर के साथ अक्सर अद्यतन रोलिंग डिजाइनएल्यूमीनियम मिश्र धातु या तांबा आधार सामग्री वैकल्पिक हैं। प्रवाह चैनलों, रूपरेखा, माउंटिंग छेद और नोजल पदों का अनुकूलन पूरी तरह से समर्थित है।





फ्री फाइबर रोलिंग लेआउट के लिए फ्लैट ग्रूवलेस डिज़ाइन बिना छेद के चिकनी प्लेट की सतह फाइबर व्यवस्था के लिए ग्रूव-आकार के प्रतिबंधों को हटा देती है।घुमावदार त्रिज्या और मार्ग को विभिन्न फाइबर बाहरी व्यास और घुमावदार योजनाओं के अनुरूप लचीला ढंग से समायोजित किया जा सकता है, प्रोटोटाइप पुनरावृत्ति की सुविधा।



संक्षिप्त प्रसंस्करण चक्र और लागत प्रभावी फाइबर ग्रूव के लिए सीएनसी मिलिंग को समाप्त करता है और मशीनिंग घंटों को बहुत कम करता है। ग्रूव उद्घाटन के लिए कोई डेबरिंग या त्रिज्या खत्म नहीं होता है, विनिर्माण लागत में कटौती करता है और नमूना वितरण को तेज करता है।



फाइबर के खरोंच का खतरा कम कोई तेज खांचे के किनारों, मूल रूप से burrs के कारण फाइबर कोटिंग क्षति के जोखिम को समाप्त करता है। चूंकि फाइबर खांचे में एम्बेडेड नहीं है, यह बिना क्षति के अलग किया जा सकता है,मरम्मत और रखरखाव.



उच्च शक्ति सील तरल शीतलन गुहा वैक्यूम ब्रेज़िंग या एफएसडब्ल्यू घर्षण घुमावदार वेल्डिंग प्रक्रियाएं उपलब्ध हैं। प्रत्येक इकाई विश्वसनीय सील के लिए वितरण से पहले हाइड्रोस्टैटिक दबाव परीक्षण और हीलियम द्रव्यमान स्पेक्ट्रोमीटर रिसाव का पता लगाने से गुजरती है,पानी के रिसाव और ऑप्टिकल घटक क्षति को रोकना.



उच्च थर्मल चालकता वाला सब्सट्रेट, अछूता और विरोधी जंग उच्च ताप चालकता के साथ मानक 6061/6063 एल्यूमीनियम मिश्र धातु; अल्ट्रा-उच्च शक्ति अनुप्रयोगों के लिए तांबा वैकल्पिक।कठोर एनोडाइज्ड सतह विद्युत रासायनिक जंग के लिए इन्सुलेशन और प्रतिरोध प्रदान करती है, डी-आयनित पानी शीतलन सर्किट के साथ संगत है।



लचीली संरचना और उच्च एकीकरण अनुकूलन योग्य रूपरेखा, माउंटिंग छेद, लोकेटिंग पिन और इनलेट/आउटलेट नोजल अभिविन्यास।पूरे लेजर यूनिट के सिस्टम एकीकरण को सरल बनाने के लिए पंप एलडी और ऑप्टोइलेक्ट्रॉनिक घटकों के लिए माउंटिंग प्लेटफार्म आरक्षित किए जा सकते हैं.





सपाट हीट एक्सचेंज सब्सट्रेट चिकनी सपाट कार्य सतह जहां लाभ फाइबर थर्मल इंटरफ़ेस सामग्री के साथ जुड़ा हुआ है, फाइबर के लिए प्राथमिक थर्मल संपर्क सतह के रूप में कार्य करता है।



आधार ताप हस्तांतरण परत एल्यूमीनियम या तांबे का सब्सट्रेट तेजी से फाइबर से गर्मी को आंतरिक तरल शीतलन चैनलों तक पहुंचाता है।



आंतरिक तरल शीतलन प्रवाह चैनल सीएफडी सिमुलेशन के माध्यम से समानांतर या सर्पेंटिन चैनलों को प्रवाह प्रतिरोध को नियंत्रित करने और एक समान प्लेट तापमान सुनिश्चित करने के लिए अनुकूलित किया गया है। सर्कुलर कूलिंग पानी लगातार गर्मी को हटा देता है।



इनपुट और आउटपुट पोर्ट ग्रिड या त्वरित-डिस्कनेक्ट कनेक्टर्स औद्योगिक चिलर के साथ कनेक्शन के लिए वैकल्पिक हैं।



माउंटिंग और पोजिशनिंग संरचना लेजर फ्रेम पर ठंडी प्लेट को सुरक्षित करने के लिए पीछे या साइड फेस पर आरक्षित स्क्रू माउंटिंग छेद और लोकेटिंग पिन छेद।





✅ उच्च शक्ति वाले निरंतर तरंग फाइबर लेजर के आरएंडडी प्रोटोटाइप✅ फाइबर लेजर कटिंग, वेल्डिंग और लेजर क्लैडिंग उपकरण✅ फाइबर एम्पलीफायर, वैज्ञानिक अनुसंधान के लिए उच्च शक्ति वाले फाइबर प्रकाश स्रोत✅ फाइबर रोलिंग योजनाओं के लगातार समायोजन और पुनरावृत्ति की आवश्यकता वाले लेजर सिस्टम
