उच्च आवृत्ति इंजेक्शन मोल्डेड कोल्ड प्लेट एक टुकड़ा उच्च दबाव डाई कास्ट तरल शीतलन प्लेट
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | डोंगगुआन, गुआंग्डोंग, चीन |
| ब्रांड नाम: | UCHI |
| प्रमाणन: | UL.VDE,SGS,REACH,CQC,CSA.ISO.ROHS,CUL |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1000 पीसी |
|---|---|
| मूल्य: | विनिमय योग्य |
| पैकेजिंग विवरण: | थोक |
| प्रसव के समय: | 5-7 दिन |
| भुगतान शर्तें: | टी/टी, पेपैल, वेस्टर्न यूनियन, पैसा ग्राम |
| आपूर्ति की क्षमता: | प्रति माह 5000,000,000PCS |
|
विस्तार जानकारी |
|||
| सहनशीलता: | 0.05 मिमी | खत्म करना: | स्वच्छ + एनोडाइज्ड |
|---|---|---|---|
| इलाज: | passivationगर्मी का संचालन | कार्य का दबाव: | कम से कम 1 बार |
| सतही समापन: | मिल फिनिश या एनोडाइजेशन | आउटलेटव्यास: | 1/4 इंच या अनुकूलन योग्य |
| प्रवाह दर: | 5 एल/मिनट तक | प्रक्रिया: | सीएनसी मशीनिंग+सतह उपचार |
| ऊष्मीय चालकता: | 73 डब्लू/एम·के | संचालन शक्ति: | 2000 डब्ल्यू |
| माउन्टिंग का प्रकार: | स्क्रू माउंट | ऊष्मा शीतलन शक्ति: | 30w |
| उत्पाद का आयाम: | अनुकूलित किया जा सकता है | पैकिंग: | पीई बैग गत्ते का डिब्बा |
| सामग्री: | तांबा/एल्यूमीनियम | ||
| प्रमुखता देना: | उच्च आवृत्ति इंजेक्शन मोल्डेड कोल्ड प्लेट,एक टुकड़ा उच्च दबाव डाई कास्ट तरल शीतलन प्लेट,वारंटी के साथ लिक्विड कूलिंग प्लेट |
||
उत्पाद विवरण

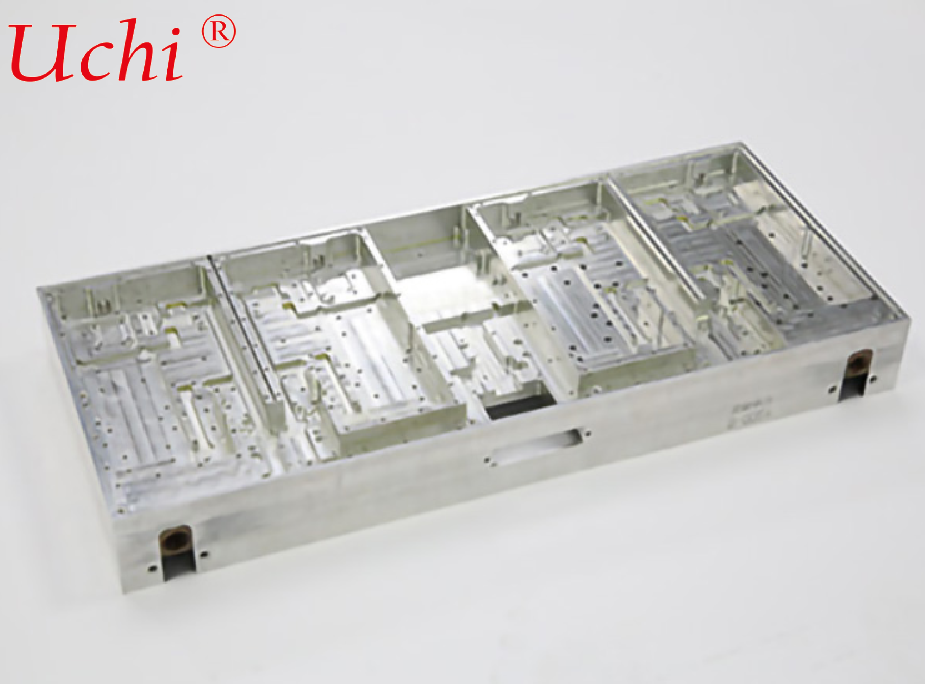

उच्च आवृत्ति इंजेक्शन मोल्डेड कोल्ड प्लेट
एक टुकड़ा उच्च दबाव डाई कास्ट तरल शीतलन प्लेट उच्च शक्ति एकीकृत गर्मी स्रोतों के लिए एल्यूमीनियम मिश्र धातु ठंडा प्लेट उच्च आवृत्ति उच्च दबाव इंजेक्शन एक टुकड़ा बनाने की प्रक्रिया को अपनाना। पिघला हुआ एल्यूमीनियम मिश्र धातु सीधे जटिल संलग्न आंतरिक प्रवाह चैनलों को बनाने के लिए उच्च दबाव के तहत मोल्ड में इंजेक्ट किया जाता है.कोई बाद की प्लेट स्प्लिसिंग और वेल्डिंग की आवश्यकता नहीं है। प्रवाह चैनलों और ठंड प्लेट शरीर एकीकृत रूप से गठित हैं। माउंटिंग ब्रैकेट, थ्रेडेड छेद और विविध आधार एक भाग में एकीकृत किया जा सकता है।यह ऊर्जा भंडारण के लिए पसंदीदा एकीकृत तरल शीतलन घटक है, बिजली की आपूर्ति, आईजीबीटी और उच्च शक्ति वाले विद्युत नियंत्रण।
उत्पाद की मुख्य विशेषताएं
✅ एक टुकड़ा इंजेक्शन बनाने, कम रिसाव का खतरा एक एकल मरम्मत कास्टिंग प्रक्रिया में गठित, बहु-परत प्लेटों के बड़े क्षेत्र वेल्डिंग सीम को समाप्त करता है। रिसाव का जोखिम बहुत कम हो जाता है।प्रवाह नहरें और आवास उच्च संरचनात्मक शक्ति के साथ एकीकृत हैं, वाहन और ऊर्जा भंडारण कैबिनेट में दीर्घकालिक संचालन के लिए उत्कृष्ट कंपन और झटके प्रतिरोध।
✅ प्रवाह चैनल के डिजाइन में उच्च लचीलापन, बहु-कार्यात्मक एकीकरण जटिल आंतरिक प्रवाह चैनलों को मोल्ड द्वारा पूर्व-परिभाषित किया जाता है। माउंटिंग लग्स, थ्रेडेड पोस्ट, सेंसर गुहाओं और मनिफोल्ड बेस को सीधे ठंडी प्लेट पर बनाया जा सकता है।यह माध्यमिक मशीनिंग और घटक असेंबली को कम करता है, असेंबली प्रक्रियाओं को छोटा करता है और बीओएम लागत को कम करता है।
✅ उच्च दबाव प्रतिरोध और उत्कृष्ट संरचनात्मक कठोरता उच्च घनत्व वाले डाई-कास्ट सब्सट्रेट में ब्लो-अप कोल्ड प्लेट्स की तुलना में बेहतर कठोरता होती है। उत्कृष्ट दबाव प्रतिरोध, बड़ी प्लेट और लोड ले जाने वाली कार्य परिस्थितियों में कम विरूपण।
✅ बड़े पैमाने पर उत्पादन और स्थिर वितरण के लिए उपयुक्त उच्च आवृत्ति वाले इंजेक्शन डाई कास्टिंग से तेजी से गठन, अच्छी बैच स्थिरता और स्थिर उपज संभव होती है, जिसमें बड़ी मात्रा में ऑर्डर के लिए स्पष्ट लागत लाभ होता है।
✅ वैकल्पिक सामग्री, कई गर्मी हस्तांतरण तरल पदार्थों के साथ संगत मुख्य रूप से अच्छा थर्मल चालकता के साथ डाई-कास्ट एल्यूमीनियम मिश्र धातु को अपनाएं। एथिलिन ग्लाइकोल एंटीफ्रीज, शुद्ध पानी, डाइलेक्ट्रिक शीतलक के साथ संगत।सतह निष्क्रियता और एनोडाइजिंग विरोधी जंग उपचार उपलब्ध.
अनुप्रयोग परिदृश्य
ऊर्जा भंडारण पीसीएस तरल शीतलन, नई ऊर्जा विद्युत नियंत्रक, उच्च शक्ति IGBT/SiC पावर मॉड्यूल, चार्जिंग पाइल बिजली आपूर्ति, औद्योगिक उच्च शक्ति बिजली आपूर्ति,वाहन के उच्च-शक्ति वाले थर्मल उपकरण.
उत्पाद विनिर्देश (टेम्पलेट, आवश्यकतानुसार समायोजित करें)
- सामग्रीः डाई-कास्ट एल्यूमीनियम मिश्र धातु (AlSi10Mg, आदि)
- मोल्डिंग प्रक्रियाः उच्च आवृत्ति उच्च दबाव इंजेक्शन मर कास्टिंग, एक टुकड़ा मोल्डिंग
- प्रवाह चैनल प्रकारः अंतर्निहित घुमावदार / समानांतर / वापसी जटिल चैनल (मोल्ड द्वारा अनुकूलित)
- बंदरगाह का प्रकारः घुमावदार फिटिंग, त्वरित-बंद फिटिंग, फ्लैंज वैकल्पिक
- कार्य दबावः ≤1.8MPa (उच्च दबाव संस्करण अनुकूलन योग्य)
- सतह उपचार: कास्टिंग, रेत धमाका, एनोडाइजिंग, निष्क्रियता विरोधी जंग
- कार्यशील द्रव: एथिलीन ग्लाइकोल जलीय घोल, शुद्ध जल, डाइलेक्ट्रिक शीतलक
- मुख्य विशेषताएं: एक टुकड़ा बनाने, कोई splicing वेल्ड, उच्च कठोरता, बड़े पैमाने पर उत्पादन के लिए उपयुक्त
