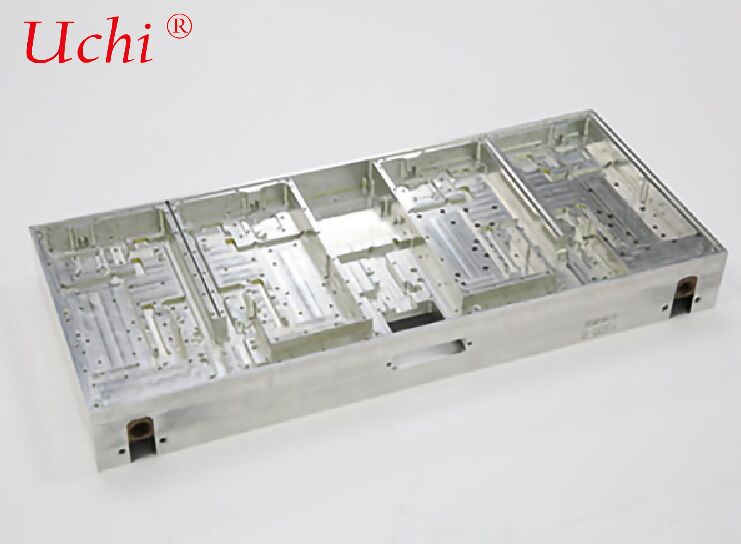

उच्च-आवृत्ति जेट इम्पिंजमेंट लिक्विड कूलिंग प्लेट जिसे आमतौर पर संदर्भित किया जाता है
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | डोंगगुआन, गुआंग्डोंग, चीन |
| ब्रांड नाम: | Uchi |
| प्रमाणन: | SMC |
| मॉडल संख्या: | ताप सिंक |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 100 पीसी |
|---|---|
| मूल्य: | 1300-1500 dollars |
| प्रसव के समय: | सीमित नहीं |
| भुगतान शर्तें: | टी/टी, पेपैल, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति की क्षमता: | प्रति माह 50000000 पीसी |
|
विस्तार जानकारी |
|||
| आवेदन: | इलेक्ट्रॉनिक्स कूलिंग, औद्योगिक मशीनरी, ऑटोमोटिव | आकार: | 280x220x20 मिमी |
|---|---|---|---|
| संरक्षण वर्ग: | आईपी54 | अतिरिक्त प्रक्रिया: | सीएनसी मशीनिंग |
| ऊष्मा स्रोत शक्ति: | 30 किलोवाट | शक्ति: | 400W |
| उत्पाद का आयाम: | अनुकूलित किया जा सकता है | मिश्र धातु या नहीं: | मिश्र धातु है |
| सतह का खुरदरापन: | 1.2 उम | पैकिंग: | पीई बैग गत्ते का डिब्बा |
| सामग्री: | तांबा/एल्यूमीनियम | ||
| प्रमुखता देना: | उच्च-आवृत्ति जेट इम्पिंजमेंट लिक्विड कूलिंग प्लेट,जेट इम्पिंजमेंट वाली लिक्विड कूलिंग प्लेट,उच्च-प्रदर्शन लिक्विड कूलिंग प्लेट |
||
उत्पाद विवरण
उच्च आवृत्ति जेट प्रतिबाधा तरल शीतलन प्लेट
High-Frequency Jet Impingement Liquid Cooling Plate (also commonly referred to as Jet Impingement Cold Plate) is a special liquid cooling solution for ultra-high heat flux and ultra-fast temperature uniformityइसका मुख्य तंत्र उच्च आवृत्ति, उच्च गति और उच्च दबाव वाले माइक्रो-जेट के साथ हीटिंग सतह की आंतरिक दीवार पर सीधे टक्कर देकर अत्यधिक गर्मी अपव्यय प्राप्त करना है।
I. मूल सिद्धांत (पारंपरिक प्रवाह चैनलों से अनिवार्य अंतर)
पारंपरिक तरल शीतलन प्लेट: शीतल द्रव समानांतर में हीट एक्सचेंज के लिए बंद चैनलों के भीतर बहता है, जिसमें मोटी थर्मल सीमा परत, उच्च थर्मल प्रतिरोध और दूरस्थ स्थानों पर हॉट स्पॉट के लिए प्रवण होता है।
उच्च आवृत्ति जेट प्रतिबाधा प्रकार:
- शीतल द्रव घने सूक्ष्म नलिकाओं के एक सरणी से गुजरता है (व्यास 0.1~1 मिमी)
- उच्च गति पर ठंड प्लेट की आंतरिक दीवार पर लंबवत रूप से इम्प्रेस करता है (हीटिंग सतह)
- तुरंत थर्मल सीमा परत को तोड़ता है, स्थानीय गर्मी हस्तांतरण गुणांक को 5 ̊10 गुना बढ़ाता है
- द्रव तेजी से फैलता है और पार्श्व रूप से बहता है, पूरे क्षेत्र में अत्यधिक समान तापमान प्राप्त करता है (तापमान अंतर < ± 1 °C)
II. विशिष्ट संरचना
- ऊपरी कक्ष (वितरण कक्ष): दबाव को स्थिर करता है और नोजल के लिए समान रूप से शीतलक वितरित करता है
- नोजल प्लेटः सैकड़ों से लेकर हजारों सटीक माइक्रो-होल्स (उच्च आवृत्ति जेट सरणी) के साथ कोर घटक
- इम्पिगमेंट चैंबर (हीट एक्सचेंज जोन): जेट इम्पिगमेंट और गहन संवहनिक गर्मी हस्तांतरण
- तरल संग्रह कक्ष/निकास चैनलः तेजी से गर्मी से अवशोषित शीतलक को बाहर निकालता है
III. मुख्य तकनीकी विशेषताएं
-
अत्यधिक उच्च ताप विसर्जन क्षमतागर्मी प्रवाह घनत्वः 200-1000 W/cm2 (सामान्य पीतल लगभग 50 W/cm2)थर्मल प्रतिरोध 0.01°C/W तक कम
-
उत्कृष्ट तापमान एकरूपतापूर्ण सतह तापमान अंतरः ±0.5±1°Cस्थानीय हॉटस्पॉट को पूरी तरह से समाप्त करता है
-
तेजी से प्रतिक्रिया की गतिकम थर्मल जड़ता, सटीक तापमान नियंत्रण, अस्थायी उच्च शक्ति और पल्स हीटिंग परिदृश्यों के लिए उपयुक्त
-
अपेक्षाकृत उच्च दबाव में गिरावटउच्च दबाव पंप / उच्च प्रवाह शीतलन प्रणाली के मिलान की आवश्यकता है
-
उच्च विनिर्माण परिशुद्धता आवश्यकताएंनोजल छेद का व्यास, गहराई और स्थिति सहिष्णुताः ±0.02±0.05 मिमी
IV. मुख्य विनिर्माण प्रक्रियाएं
-
सटीक ड्रिलिंग + वैक्यूम ब्रेज़िंगस्थिर द्रव्यमान उत्पादन के साथ परिपत्र छेद सरणी के लिए उपयुक्तआम सामग्रीः एल्यूमीनियम मिश्र धातु / तांबा मिश्र धातु, लेटेड सीलिंग
-
फोटोलिथोग्राफी/एटिंग + डिफ्यूजन बॉन्डिंगविशेष आकार के नोजल और सूक्ष्म पैमाने पर स्लॉट जेट के लिए उपयुक्तबेहतर प्रवाह चैनल और कम थर्मल प्रतिरोध (एआई/जीपीयू/लेजर अनुप्रयोगों के लिए)
-
थ्रीडी प्रिंटिंग (एसएलएम)जटिल टोपोलॉजिकल चैनलों + नोजल के साथ एकीकृत गठनहल्के डिजाइन, अनुकूलित एयरोस्पेस घटकों के लिए उपयुक्त
V. अनुप्रयोग परिदृश्य (अत्यधिक थर्मल प्रबंधन)
- एआई/सुपरकंप्यूटिंग चिप्स: एच100/एच200, जीपीयू क्लस्टर, टीपीयू (>500W चिप्स)
- SiC/GaN पावर मॉड्यूलः 800V इलेक्ट्रिक ड्राइव, अल्ट्रा-फास्ट चार्जिंग स्टेशन
- उच्च शक्ति वाले लेजरः फाइबर/अर्धचालक/यूवी लेजर (तापीय प्रवाह > 300W/cm2)
- रडार/फैस्ड एरेः सैन्य टी/आर घटक, 5जी/6जी बेस स्टेशन
- चिकित्सा इमेजिंग: एमआरआई ग्रेडिएंट एम्पलीफायर, सीटी डिटेक्टर (तापमान नियंत्रण सटीकता ±0.5°C)
- एयरोस्पेस: उपग्रह पेलोड, मिसाइल मार्गदर्शन ( कंपन प्रतिरोधी, हल्के, उच्च गर्मी प्रवाह)
VI. पारंपरिक तरल शीतलन प्लेटों के साथ तुलना
| प्रदर्शन | पारंपरिक प्रवाह चैनल तरल शीतलन प्लेट | उच्च आवृत्ति जेट प्रतिबाधा तरल शीतलन प्लेट |
|---|---|---|
| गर्मी प्रवाह घनत्व | < 50 W/cm2 | 200-1000 W/cm2 |
| थर्मल प्रतिरोध | 0.1.0.5 °C/W | 0.01 ¥0.03 °C/W |
| तापमान एकरूपता | तापमान का अंतर 3°10°C | तापमान अंतर < ± 1°C |
| दबाव में गिरावट | कम (0.5 ¢ 2 बार) | उच्च (2 ¢ 8 बार) |
| अनुप्रयोग परिदृश्य | परंपरागत विद्युत उपकरण | अति उच्च ताप प्रवाह, हॉटस्पॉट संवेदनशील, उच्च परिशुद्धता तापमान नियंत्रण |
VII. सारांश
उच्च आवृत्ति जेट Impingement तरल शीतलन प्लेट आधुनिक उद्योग में अत्याधुनिक तरल शीतलन प्रौद्योगिकी का प्रतिनिधित्व करता है, विशेष रूप से चरम गर्मी प्रवाह के लिए बनाया गया है,अंतिम तापमान एकरूपता, और उच्च परिशुद्धता तापमान नियंत्रण।
