विशेष-उद्देश्य जल शीतलन प्लेटें (विशेष तरल शीतलन प्लेटें)

I. मुख्य परिभाषा और तकनीकी स्थिति

• प्रकृति: धातु बेसप्लेट (एल्यूमीनियम/तांबा/मिश्र धातु) एकीकृत सटीक आंतरिक प्रवाह चैनलों के साथ, जो परिसंचारी शीतलक के माध्यम से जबरन ताप विनिमय को सक्षम करते हैं।
• विशेष विशेषताएँ: गैर-मानकीकृत, अत्यधिक अनुकूलित, पांच प्रमुख आयामों पर ध्यान केंद्रित: उच्च ताप प्रवाह, उच्च सटीकता, उच्च विश्वसनीयता, चरम वातावरण, और विशेष-आकार की संरचनाएं।
• मुख्य संकेतक: तापीय प्रतिरोध ≤ 0.05°C/W, दबाव प्रतिरोध ≥ 8बार, तापमान अंतर ≤ ±3°C, 100~1000W/cm² स्तर के ताप प्रवाह के लिए उपयुक्त।

II. मुख्य प्रकार और तकनीकी विशेषताएँ (अनुप्रयोग परिदृश्य के अनुसार)

1. माइक्रो-चैनल तरल शीतलन प्लेटें (MLCP) - उच्च ताप प्रवाह का राजा

• मानक सपाट प्लेट, सरल प्रवाह चैनल: 0.05~1 मिमी का अंतर्निहित माइक्रोन-स्केल प्रवाह चैनल नेटवर्क, प्रति सेमी² सैकड़ों तक चैनल घनत्व के साथ।
• लाभ: 0.015°C/W जितना कम तापीय प्रतिरोध, पारंपरिक डिजाइनों की तुलना में 3~5 गुना ताप अपव्यय दक्षता।
• प्रक्रिया: फोटोलिथोग्राफी एचिंग, सटीक ब्रेजिंग, 3डी प्रिंटिंग।
• : वीआर/एआर हेडसेट, चिकित्सा प्रत्यारोपण, लचीली स्क्रीन।: एआई चिप्स (जीपीयू/टीपीयू), लेजर उपकरण, सीआईसी पावर मॉड्यूल।

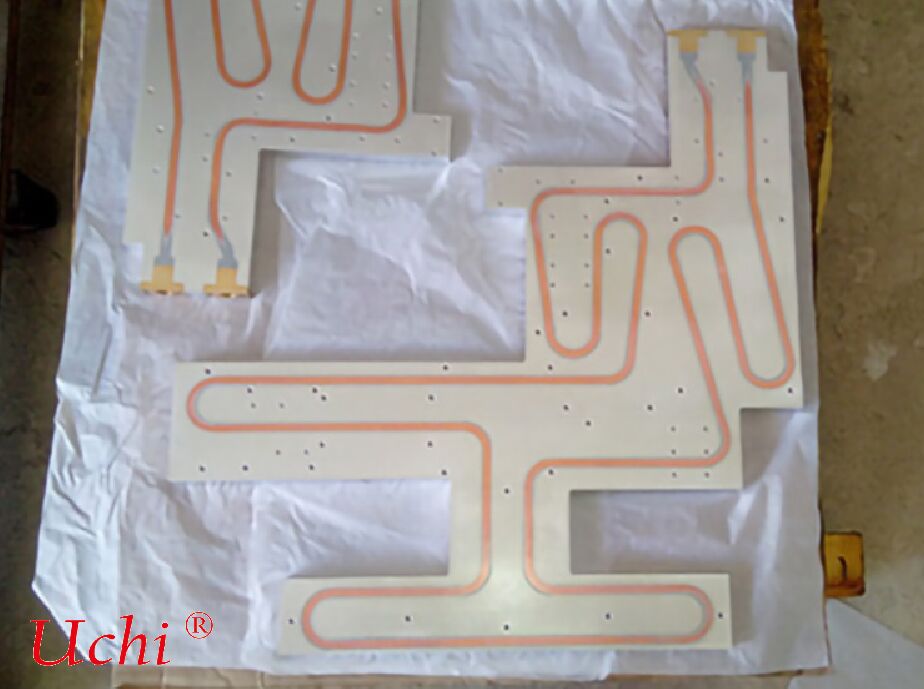

2. विशेष-आकार / एकीकृत जल शीतलन प्लेटें - अंतिम स्थान अनुकूलन

• मानक सपाट प्लेट, सरल प्रवाह चैनल: अनुरूप घुमावदार सतहें, एकीकृत बहु-छेद डिजाइन, संरचनात्मक घटक और हीट सिंक दोनों के रूप में दोहरे कार्य।
• प्रक्रिया: घर्षण स्टिर वेल्डिंग (FSW), डाई-कास्टिंग, सीएनसी मिलिंग।
• लाभ: कोई स्प्लिसिंग नहीं, उत्कृष्ट वायुरोधी, हल्का।
• : वीआर/एआर हेडसेट, चिकित्सा प्रत्यारोपण, लचीली स्क्रीन।: पावर बैटरी पैक, मोटर हाउसिंग, एयरोस्पेस एवियोनिक्स।

3. चरम वातावरण प्रतिरोधी जल शीतलन प्लेटें - सैन्य और समुद्री उपयोग के लिए

• : मोड़ने योग्य, अल्ट्रा-थिन, शांत।: उच्च/निम्न तापमान प्रतिरोध (-55°C~250°C), नमक स्प्रे प्रतिरोध (1000 घंटे+), कंपन प्रतिरोध (5~500 हर्ट्ज/5Grms)।
• सामान्य एल्यूमीनियम मिश्र धातु: टाइटेनियम मिश्र धातु, स्टेनलेस स्टील, संक्षारण रोधी कोटिंग।
• : वीआर/एआर हेडसेट, चिकित्सा प्रत्यारोपण, लचीली स्क्रीन।: जहाज पर इलेक्ट्रॉनिक्स, रडार, धातुकर्म उपकरण, ध्रुवीय वैज्ञानिक अनुसंधान उपकरण।

4. नैनोफ्लुइड / दो-चरण प्रवाह जल शीतलन प्लेटें - अति-उच्च दक्षता ताप अपव्यय

• प्रौद्योगिकी: नैनोकणों (Cu/Al&sub2;O&sub3;) के साथ डोप किया गया शीतलक या चरण-परिवर्तन कार्यशील द्रव (फ्लोरोकार्बन द्रव)।
• प्रदर्शन: तापीय चालकता 2~3 गुना बढ़ी, ताप अपव्यय क्षमता दोगुनी हुई।
• : वीआर/एआर हेडसेट, चिकित्सा प्रत्यारोपण, लचीली स्क्रीन।: एमआरआई, सुपर कंप्यूटर, उच्च-शक्ति लेजर।

5. लचीली / अल्ट्रा-थिन जल शीतलन प्लेटें - पहनने योग्य और सटीक चिकित्सा उपकरणों के लिए

• मानक सपाट प्लेट, सरल प्रवाह चैनल: कपड़े में अंतर्निहित माइक्रो-फ्लो चैनल, पतली-फिल्म धातु (मोटाई < 1 मिमी)।विशेषताएँ
• : मोड़ने योग्य, अल्ट्रा-थिन, शांत।अनुप्रयोग
• : वीआर/एआर हेडसेट, चिकित्सा प्रत्यारोपण, लचीली स्क्रीन।III. मुख्य निर्माण प्रक्रियाएँ (विशेष प्रक्रियाएँ)

घर्षण स्टिर वेल्डिंग (FSW)

• : सोल्डर-मुक्त, उच्च शक्ति, उत्कृष्ट वायुरोधी, बड़े आकार और उच्च दबाव की स्थितियों के लिए उपयुक्त।वैक्यूम ब्रेजिंग
• : चिकने प्रवाह चैनल, कम तापीय प्रतिरोध, माइक्रो-चैनलों और जटिल संरचनाओं के लिए आदर्श।3डी प्रिंटिंग (SLM)
• : 30% अधिक दक्षता वाले टोपोलॉजिकल रूप से अनुकूलित प्रवाह चैनल, अनुकूलित एयरोस्पेस भागों के लिए उपयोग किए जाते हैं।स्काइविंग / एचिंग
• : अधिकतम ताप विनिमय क्षेत्र के लिए उच्च-घनत्व फिन, एआई चिप कोल्ड प्लेटों पर लागू।IV. विशिष्ट अनुप्रयोग परिदृश्य (विशेष क्षेत्र)

एआई और सुपरकंप्यूटिंग

• : जीपीयू प्रशिक्षण क्लस्टर के लिए प्रत्यक्ष संपर्क शीतलन, हॉट स्पॉट को दबाना और पूर्ण-आवृत्ति संचालन सुनिश्चित करना।नई ऊर्जा वाहन
• : 800V इलेक्ट्रिक ड्राइव, सिलिकॉन कार्बाइड मॉड्यूल, फ्लैश-चार्जिंग बैटरी थर्मल प्रबंधन।चिकित्सा उपकरण
• : एमआरआई ग्रेडिएंट एम्पलीफायर, सीटी डिटेक्टर, ±0.5°C की तापमान नियंत्रण सटीकता के साथ।लेजर और ऑप्टोइलेक्ट्रॉनिक्स
• : उच्च-शक्ति फाइबर/सेमीकंडक्टर लेजर, तरंग दैर्ध्य और आउटपुट पावर को स्थिर करना।सैन्य और एयरोस्पेस
• : रडार, मिसाइल मार्गदर्शन प्रणाली, उपग्रह पेलोड, कंपन प्रतिरोध, विकिरण प्रतिरोध और हल्के डिजाइन की विशेषता।विशेष उद्योग
• : धातुकर्म, पवन ऊर्जा कन्वर्टर्स, ऊर्जा भंडारण कन्वर्टर्स, धूल और तेल प्रतिरोधी।V. मानक जल शीतलन प्लेटों से मुख्य अंतर

आयाम

विशेष-उद्देश्य जल शीतलन प्लेटें उच्च-स्तरीय उपकरणों के थर्मल प्रबंधन हृदय के रूप में काम करती हैं, और लघुकरण, उच्च शक्ति, लंबी सेवा जीवन और चरम वातावरण में स्थिर संचालन को सक्षम करने वाले प्रमुख घटक हैं। मॉडल चयन का मूल चार कारकों में निहित है: ताप प्रवाह घनत्व, स्थान की बाधाएं, कार्यशील परिस्थितियाँ, और विश्वसनीयता स्तर, जिसके लिए आमतौर पर अनुकूलित विकास की आवश्यकता होती है।
