पावर लिक्विड कूलिंग प्लेट

I. विशिष्ट अनुप्रयोग उपकरण

• फोटोवोल्टिक इनवर्टर / केंद्रीय इनवर्टर
• पवन ऊर्जा कन्वर्टर, पूर्ण-शक्ति कन्वर्टर
• ऊर्जा भंडारण कन्वर्टर (पीसीएस)
• उच्च-वोल्टेज इनवर्टर, ट्रांसमिशन उपकरण
• स्टेटिक VAR जनरेटर (SVG)
• लचीला HVDC (MMC), कन्वर्टर वाल्व
• उच्च-शक्ति रेक्टिफायर पावर सप्लाई, इलेक्ट्रोप्लेटिंग / इलेक्ट्रोलिसिस पावर सप्लाई
• चार्जिंग पाइल, अल्ट्रा-फास्ट चार्जिंग मॉड्यूल की पावर यूनिट

II. कोर डिज़ाइन विशेषताएँ

• उच्च शक्ति और उच्च ताप प्रवाह घनत्व



  एकल मॉड्यूल की शक्ति अक्सर दसियों किलोवाट से लेकर सैकड़ों किलोवाट तक होती है, जिसमें उच्च ताप प्रवाह घनत्व होता है, जिसके लिए कम प्रवाह प्रतिरोध और उच्च ताप विनिमय दक्षता की आवश्यकता होती है।

• उच्च दबाव प्रतिरोध और रिसाव-रोधी



  पावर उपकरण लंबे समय तक लगातार काम करते हैं, जिसके लिए 3-10 बार के जल दबाव प्रतिरोध की आवश्यकता होती है।



  लगभग शून्य रिसाव के साथ हीलियम मास स्पेक्ट्रोमीटर लीक डिटेक्शन पास करना होगा।

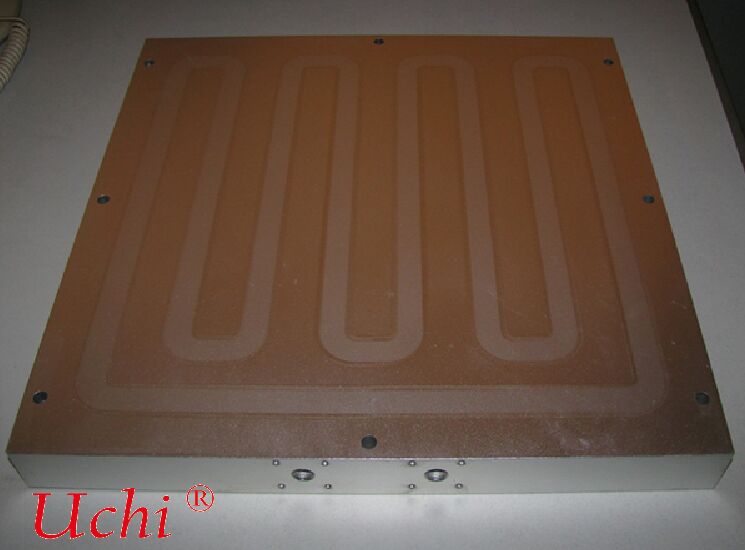

• उचित प्रवाह चैनल डिजाइन



  आमतौर पर इस्तेमाल किए जाने वाले डिज़ाइन:

  • एकल / दोहरी-परत सर्पिल प्रवाह चैनल
  • बहु-शाखा समानांतर प्रवाह चैनल
  • ताप हस्तांतरण बढ़ाने के लिए टर्ब्युलेटर / पिन फिन

    तापमान एकरूपता सुनिश्चित करता है और उपकरण विफलता का कारण बनने वाले स्थानीय हॉटस्पॉट से बचाता है।

• सामग्री चयन और संक्षारण संरक्षण



  मुख्यधारा सामग्री: एल्यूमीनियम मिश्र धातु 5052 / 3003 / 6061



  खराब पानी की गुणवत्ता, तटीय या रासायनिक वातावरण के लिए, सतह उपचार में शामिल हैं:

  • एनोडाइजिंग
  • इलेक्ट्रोफोरेटिक कोटिंग
  • आंतरिक संक्षारण-रोधी कोटिंग

    स्केलिंग, संक्षारण और पानी के रिसाव को रोकता है।

• संरचनात्मक शक्ति और कंपन-रोधी



  पावर उपकरण के कंपन, परिवहन और दीर्घकालिक संचालन के दौरान विरूपण से बचने के लिए मोटी बेस प्लेट और स्टिफ़नर डिज़ाइन।


III. मुख्यधारा निर्माण प्रक्रियाएँ

• ट्यूब-एम्बेडेड लिक्विड कूलिंग प्लेट



  एल्यूमीनियम प्लेटों में एम्बेडेड तांबा / एल्यूमीनियम ट्यूब



  कम लागत, परिपक्व और स्थिर



  कम से मध्यम शक्ति वाले पारंपरिक पावर उपकरणों के लिए उपयुक्त

• वैक्यूम ब्रेज़्ड लिक्विड कूलिंग प्लेट



  ब्रेज़िंग द्वारा निर्मित बहु-परत प्लेटें और प्रवाह चैनल



  मजबूत ताप विनिमय, अच्छी समतलता



  उच्च-शक्ति आईजीबीटी / एसआई सी मॉड्यूल के लिए उपयुक्त

• घर्षण स्टिर वेल्डेड लिक्विड कूलिंग प्लेट



  बड़े आकार, उच्च विश्वसनीयता



  उच्च-शक्ति पवन और फोटोवोल्टिक उपकरणों के लिए उपयुक्त

• स्किड / मशीनीकृत एकीकृत प्रकार



  उच्च शक्ति, लचीला प्रवाह चैनल डिजाइन



  ज्यादातर कस्टम पावर कैबिनेट कूलिंग के लिए उपयोग किया जाता है


IV. मुख्य प्रदर्शन संकेतक (पावर उद्योग में सामान्य)

• कार्यशील दबाव: 3-6 बार
• विस्फोट दबाव: ≥ 9 बार
• रिसाव का पता लगाने का मानक: हीलियम रिसाव दर ≤ 1×10⁻⁸ Pa·m³/s
• तापमान प्रतिरोध: -40℃ ~ 120℃
• सतह समतलता: ≤ 0.1 मिमी (पावर मॉड्यूल माउंटिंग के लिए)
• खुरदरापन: Ra ≤ 1.6–3.2
• इनलेट और आउटलेट पोर्ट: G1/4, G3/8, G1/2 थ्रेड या क्विक-कनेक्ट कनेक्टर

V. मानक लिक्विड कूलिंग प्लेटों से अंतर

• संचालन जीवन: 20 साल की निर्बाध सेवा, अल्पकालिक उपकरणों के लिए नहीं
• पर्यावरण: उच्च तापमान, उच्च आर्द्रता, धूल, तटीय नमक स्प्रे
• सुरक्षा: तरल रिसाव सीधे उच्च-वोल्टेज शॉर्ट सर्किट, विफलता और ब्लैकआउट का कारण बनता है, जिसके लिए अत्यंत उच्च विश्वसनीयता की आवश्यकता होती है
• रखरखाव: कम-रखरखाव या रखरखाव-मुक्त डिजाइन

VI. संक्षिप्त सारांश
