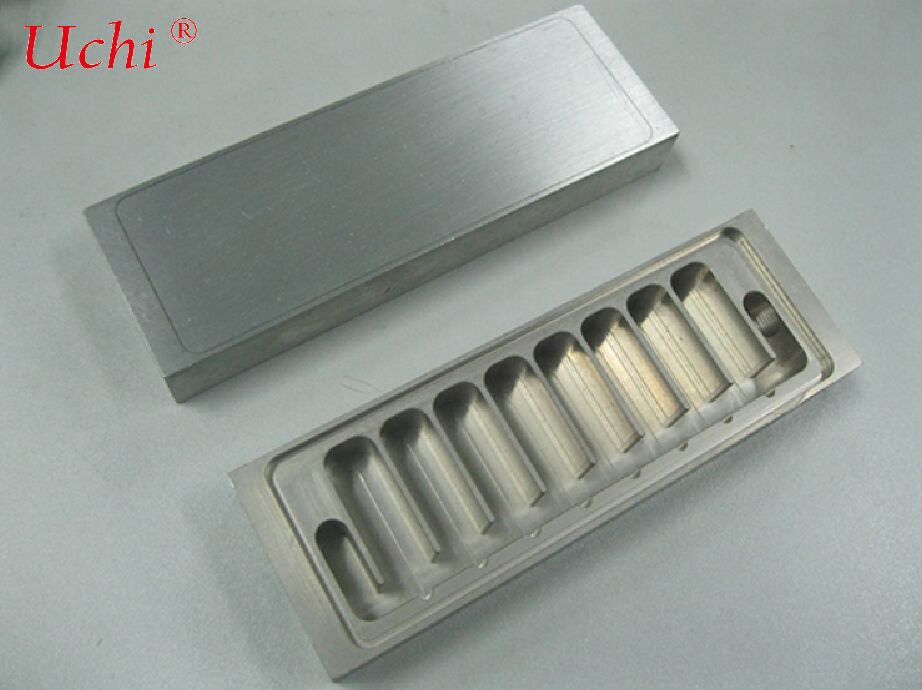

ब्राडेड तरल शीतलन प्लेट

I. बुनियादी संरचना

• ऊपरी कवर प्लेटः सील, इंटरफेस और माउंटिंग सतह प्रदान करता है
• मध्य परतः प्रवाह चैनल प्लेट / टर्बुलेंस फिन्स / पिन फिन्स
• निचला कवर प्लेटः गर्मी उत्पन्न करने वाले घटकों के लिए बंधने की सतह

II. मूल प्रक्रियाः वैक्यूम ब्रेज़िंग

1. शीट धातु का निर्माण → कोटिंग / प्री-प्लेसिंग ब्रेज़िंग फिलर धातु
2. स्टैकिंग और पोजिशनिंग → वैक्यूम ब्रेज़िंग फर्नेस में लोड करना
3. उच्च तापमान ताप (एल्यूमीनियम के लिए लगभग 600°C)
4. धातुकर्म भरने वाला धातु पिघलता है, गीला करता है और अंतराल भरता है
5. उच्च शक्ति वाले सीलबंद वेल्ड बनाने के लिए ठंडा करना और बनाना

• कोई छिद्रहीनता नहीं, कोई ठंडे जोड़ नहीं, अत्यधिक उच्च वायुरोधकता
• उच्च वेल्ड शक्ति और अच्छा संक्षारण प्रतिरोध
• जटिल और सटीक प्रवाह चैनल डिजाइन सक्षम बनाता है
• चिकनी सतह, उच्च शक्ति वाले उपकरणों को बांधने के लिए आदर्श

III. प्रमुख विशेषताएं

• उच्च गर्मी अपव्यय दक्षता



  मध्य परत में सूक्ष्म-चैनल, पंखदार पंख और छिद्रित पंख एकीकृत किए जा सकते हैं, जिससे बड़ा हीट एक्सचेंज क्षेत्र और कम थर्मल प्रतिरोध प्राप्त होता है।

• उच्च दबाव प्रतिरोध



  मानक दबाव रेटिंगः 3~10 बार; उच्च दबाव वाले संस्करण 15 बार से अधिक, तेजी से चार्जिंग, ऊर्जा भंडारण और इलेक्ट्रिक मोटर्स के लिए उपयुक्त हैं।

• विश्वसनीय सीलिंग



  लगभग शून्य रिसाव जोखिम के साथ पूरी तरह से वेल्डेड संरचना, हीलियम रिसाव परीक्षण के अनुरूप।

• उत्कृष्ट सतह समतलता



  IGBTs, SiC मॉड्यूल, बिजली उपकरणों, बैटरी पैक और अन्य सपाट घटकों के सतह-माउंटेड गर्मी अपव्यय के लिए उपयुक्त।

• मुख्यतः एल्यूमीनियम मिश्र धातु से बने



  आमतौर पर 3003, 5052, 6061 और अन्य मिश्र धातुओं का उपयोग किया जाता है, जो हल्के डिजाइन, उच्च ताप चालकता और मध्यम लागत प्रदान करता है।


IV. आम प्रवाह चैनल डिजाइन

• सर्पेंटिन प्रवाह चैनलः सरल संरचना, कम दबाव गिरावट
• चरणबद्ध/समानांतर बहु-चैनल: समान ताप हस्तांतरण
• माइक्रो-चैनल फिनः उच्च गर्मी प्रवाह घनत्व परिदृश्यों के लिए
• पिन फिन सरणीः अल्ट्रा उच्च गर्मी हस्तांतरण, GPUs / लेजर के लिए उपयुक्त

V. विशिष्ट अनुप्रयोग

• नई ऊर्जा वाहनः मोटर नियंत्रक, ओबीसी, डीसी-डीसी कन्वर्टर्स, 800 वी सीआईसी मॉड्यूल
• ऊर्जा भंडारण और तेजी से चार्जिंगः पीसीएस ऊर्जा भंडारण कनवर्टर, अल्ट्रा-फास्ट चार्जिंग स्टेशन, फ्लैश चार्जिंग शंट के लिए गर्मी अपव्यय
• औद्योगिक नियंत्रण और शक्तिः एसवीजी, फोटोवोल्टिक इन्वर्टर, उच्च वोल्टेज इन्वर्टर
• ऑप्टोइलेक्ट्रॉनिक्स और कंप्यूटिंग पावरः लेजर, जीपीयू सर्वर, रडार सिस्टम

अन्य तरल शीतलन प्लेटों के साथ तुलना

• बनाम घर्षण हलचल वेल्डेड तरल शीतलन प्लेट:



  सटीक प्रवाह चैनलों और उच्च गर्मी प्रवाह घनत्व के लिए ब्राज़िंग अधिक उपयुक्त है; घर्षण वेल्डिंग बड़े आकार और उच्च प्रवाह अनुप्रयोगों के लिए बेहतर प्रदर्शन करती है।

• बनाम एक्सट्रूडेड प्रोफाइल तरल शीतलन प्लेट:



  वेल्डेड प्लेट अधिक लागत पर अधिक लचीला प्रवाह चैनल डिजाइन और मजबूत गर्मी अपव्यय प्रदान करती है।

• बनाम ट्यूब-इम्बेडेड तरल शीतलन प्लेट:



  बेहतर बंधन प्रदर्शन और कम थर्मल प्रतिरोध, उच्च शक्ति वाले उपकरणों के लिए आदर्श।
