एम्बेडेड कॉपर-ट्यूब लिक्विड कोल्ड प्लेट 6061/3003 एल्यूमीनियम मिश्र धातु सब्सट्रेट को सीएनसी ग्रूविंग के साथ अपनाती है। एक मुड़ी हुई इंटीग्रल टीपी2 ऑक्सीजन-मुक्त तांबे की ट्यूब को एल्यूमीनियम ग्रूव में एम्बेड किया गया है। वैक्यूम ब्रेज़िंग या इंटरफेरेंस प्रेस-फिटिंग प्रक्रिया द्वारा, तांबे की ट्यूब को एल्यूमीनियम बेस के साथ कसकर बांधा जाता है ताकि एक एकीकृत घटक बन सके। कूलेंट आईजीबीटी, ऑन-बोर्ड ईसीयू और ऊर्जा भंडारण पीसीओएस कन्वर्टर्स जैसे उच्च-शक्ति घटकों से केंद्रित गर्मी को तेजी से हटाने के लिए निरंतर तांबे की ट्यूब के अंदर प्रसारित होता है। यह नई-ऊर्जा पावर इलेक्ट्रॉनिक उपकरणों के लिए एक मुख्यधारा का लिक्विड कूलिंग घटक है।



निरंतर एक-टुकड़ा तांबे की ट्यूब प्रवाह चैनल में कोई आंतरिक स्प्लिसिंग वेल्ड नहीं होता है, जिससे रिसाव के जोखिम बहुत कम हो जाते हैं और उत्कृष्ट दबाव प्रतिरोध मिलता है। यह उच्च-विश्वसनीयता वाले कूलिंग अनुप्रयोगों के लिए आदर्श है जिसमें उच्च-वोल्टेज उच्च-शक्ति वाहन-माउंटेड ईसीयू और इनवर्टर शामिल हैं।





✅ निरंतर तांबे की ट्यूब सर्किट, अल्ट्रा-लो रिसाव जोखिम मोड़ने के माध्यम से एक एकल निर्बाध ऑक्सीजन-मुक्त तांबे की ट्यूब से निर्मित, जिसमें कोई मध्यवर्ती वेल्डिंग जोड़ नहीं है; जोड़ केवल इनलेट और आउटलेट पोर्ट पर व्यवस्थित होते हैं। प्रत्येक इकाई को डिलीवरी से पहले हाइड्रोस्टैटिक और एयर टाइटनेस लीकेज टेस्ट से गुजरना पड़ता है, जो लंबे समय तक वाहन कंपन और उच्च-निम्न तापमान साइकलिंग स्थितियों के तहत स्थिर प्रदर्शन प्रदान करता है।



✅ उच्च ताप प्रवाह ताप अपव्यय के लिए तांबा-एल्यूमीनियम मिश्रित संरचना ऑक्सीजन-मुक्त तांबा उत्कृष्ट तापीय चालकता का दावा करता है ताकि स्थानीय हॉटस्पॉट से गर्मी को जल्दी से अवशोषित किया जा सके। एल्यूमीनियम मिश्र धातु सब्सट्रेट एक सपाट माउंटिंग सतह और संरचनात्मक समर्थन प्रदान करता है, जो ताप अपव्यय प्रदर्शन और हल्के डिजाइन को संतुलित करता है ताकि उच्च-शक्ति उपकरणों के स्थानीय ओवरहीटिंग मुद्दों को हल किया जा सके।



✅ थर्मल सिमुलेशन के साथ पूरी तरह से अनुकूलन योग्य प्रवाह चैनल सर्पेंटाइन, यू-आकार और विशेष-आकार के मल्टी-पाथ प्रवाह चैनलों को मांग पर डिजाइन किया जा सकता है। तांबे की ट्यूब रूटिंग को हीट सोर्स की स्थिति के अनुसार योजनाबद्ध किया जा सकता है। सब्सट्रेट रूपरेखा, माउंटिंग काउंटरबोर, पोजिशनिंग होल और इनलेट/आउटलेट कनेक्टर की स्थिति सभी गैर-मानक अनुकूलन योग्य हैं ताकि सीमित उपकरण स्थान में फिट हो सकें।



✅ उच्च-वोल्टेज कार्य स्थितियों के लिए उच्च दबाव प्रतिरोध ऑक्सीजन-मुक्त तांबे की ट्यूब में उच्च यांत्रिक शक्ति होती है। सामान्य कार्य दबाव 1.0 एमपीए तक पहुंचता है, और प्रबलित संस्करण 1.6 एमपीए तक समर्थन करता है, जो पारंपरिक कैविटी-प्रकार के कोल्ड प्लेट्स की तुलना में बहुत अधिक है। उच्च-वोल्टेज ईसीयू और ऊर्जा भंडारण कनवर्टर अनुप्रयोगों के लिए उपयुक्त।



✅ ऑटोमोटिव-ग्रेड गुणवत्ता नियंत्रण, IATF16949 उत्पादन मानक प्लेट फ्लैटनेस के सख्त नियंत्रण के साथ पूर्ण-प्रक्रिया मशीनिंग और निरीक्षण। एनोडाइजिंग, एंटी-कर्रोजन और इन्सुलेट कोटिंग उपलब्ध हैं। प्रोटोटाइप नमूनाकरण, छोटे-बैच परीक्षण और बड़े पैमाने पर मात्रा उत्पादन का समर्थन किया जाता है।



✅ नियंत्रणीय लीड टाइम कैविटी ब्रेज़्ड कोल्ड प्लेट्स की तुलना में, ट्यूब एम्बेडिंग प्रक्रिया में उत्पादन चक्र छोटा होता है, जो तेजी से परियोजना सत्यापन के लिए उपयुक्त है।





🔹 आईजीबीटी मॉड्यूल 🔹 उच्च-शक्ति लेजर उपकरण, चिकित्सा बिजली की आपूर्ति, रेल पारगमन बिजली मॉड्यूल 🔹 उच्च-शक्ति बिजली की आपूर्ति, एसवीजी, औद्योगिक उच्च-शक्ति आवृत्ति कन्वर्टर्स के लिए ताप अपव्यय

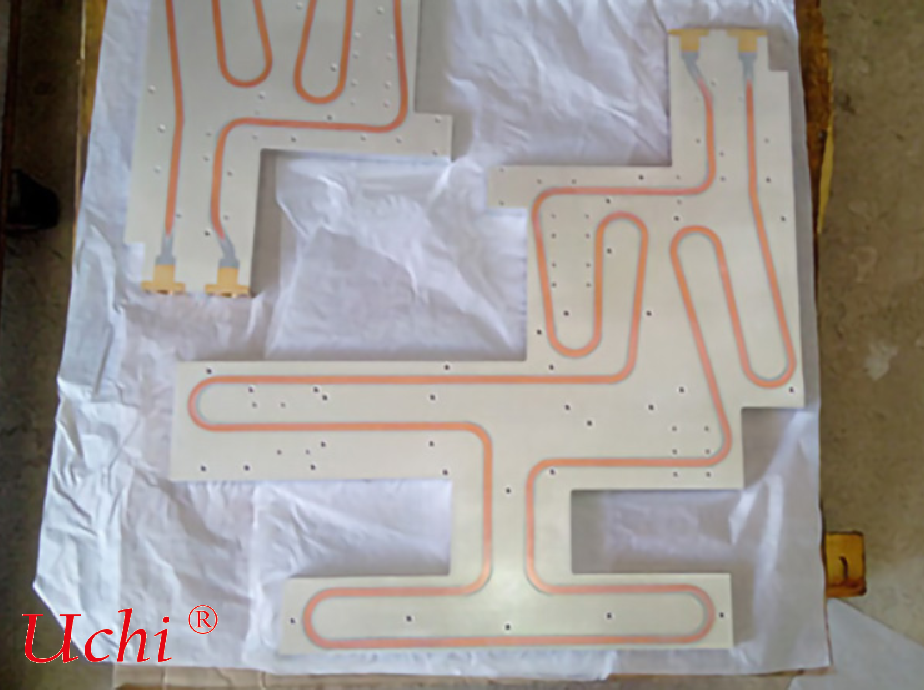

एम्बेडेड सर्पेंटाइन ऑक्सीजन-मुक्त तांबे के प्रवाह चैनलों के साथ कस्टम विशेष-आकार का एल्यूमीनियम कोल्ड प्लेट। सब्सट्रेट पर कई माउंटिंग छेद आरक्षित हैं। एकीकृत तांबा-एल्यूमीनियम ब्रेज़िंग निर्माण उच्च दबाव प्रतिरोध और लीक-प्रूफ प्रदर्शन प्राप्त करता है। इसे वाहन-माउंटेड इलेक्ट्रॉनिक नियंत्रण प्रणालियों के उच्च-शक्ति ताप अपव्यय के लिए डिज़ाइन किया गया है। रूपरेखा, प्रवाह चैनलों और कनेक्टर्स का अनुकूलन उपलब्ध है।
