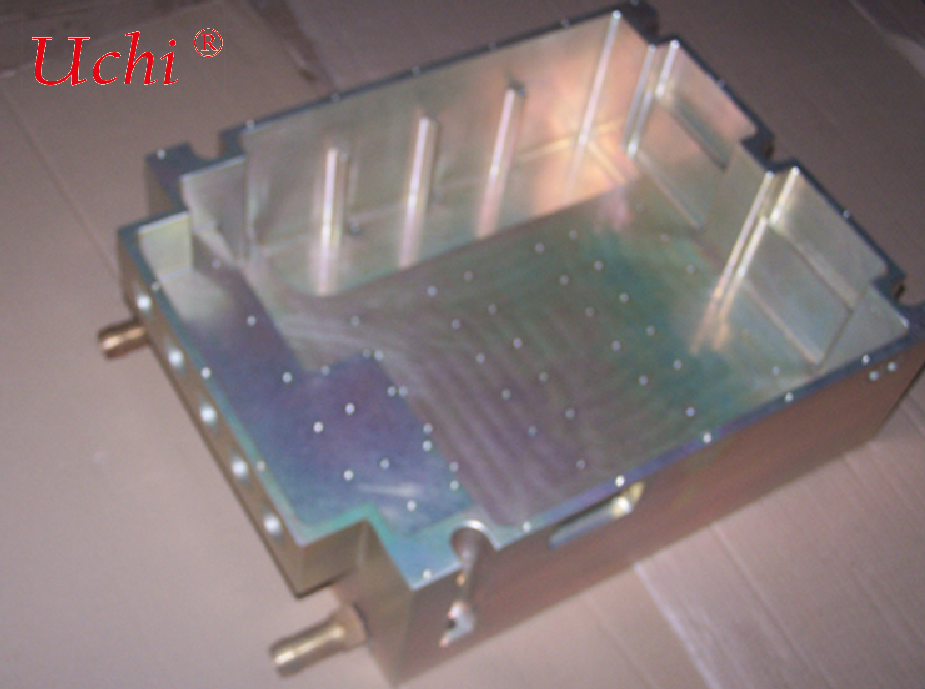

नई ऊर्जा वाहन बिजली बैटरी के लिए समर्पित गुहा प्रकार की जल शीतलन प्लेट





एकीकृत कैविटी फ्लो चैनल संरचना को अपनाते हुए, यह वाहन थर्मल प्रबंधन के लिए एक स्थिर और उच्च-कुशल तापमान नियंत्रण समाधान प्रदान करता है। यात्री और वाणिज्यिक वाहनों की बैटरी पैक के साथ-साथ CTP/CTC एकीकृत चेसिस के गर्मी अपव्यय के लिए उपयुक्त।





कैविटी-टाइप वाटर कूलिंग प्लेट को एल्यूमीनियम मिश्र धातु सब्सट्रेट से अभिन्न रूप से मशीन किया गया है। सीलबंद कैविटी फ्लो चैनल अंदर मिल किए जाते हैं, और वैक्यूम ब्रेजिंग / फ्रिक्शन स्टिर वेल्डिंग (FSW) सहित सीलिंग प्रक्रियाओं को पूरी तरह से संलग्न कूलिंग कैविटी बनाने के लिए लागू किया जाता है। शीतलक पावर बैटरी और ऑन-बोर्ड इलेक्ट्रॉनिक नियंत्रणों द्वारा उत्पन्न गर्मी को तेजी से हटाने के लिए कैविटी के अंदर प्रसारित होता है, जिससे बैटरी मॉड्यूल का निरंतर तापमान नियंत्रण महसूस होता है। यह फास्ट चार्जिंग के दौरान गर्मी उत्पादन, अत्यधिक तापमान अंतर और थर्मल रनवे जोखिम जैसी समस्याओं का समाधान करता है। यह नई ऊर्जा वाहनों के थर्मल प्रबंधन प्रणाली में एक मुख्य घटक के रूप में कार्य करता है, जिसे Sanhua Automotive Components द्वारा विकसित किया गया है।



पारंपरिक ट्यूब-एम्बेडेड वाटर कूलिंग प्लेटों के विपरीत, एकीकृत कैविटी संरचना में उत्कृष्ट सतह तापमान एकरूपता के साथ बड़ा हीट एक्सचेंज क्षेत्र और कम थर्मल प्रतिरोध होता है। इस बीच, इसमें संरचनात्मक भार-वहन क्षमता होती है और इसे सीधे बैटरी के नीचे भार-वहन आधार प्लेट के रूप में उपयोग किया जा सकता है, जिससे PACK असेंबली संरचना सरल हो जाती है।





✅ एकीकृत कैविटी फ्लो चैनल उत्कृष्ट तापमान एकरूपता के साथ आंतरिक सिमुलेशन डिजाइन के माध्यम से अनुकूलित मल्टी-चैनल समानांतर कैविटी फ्लो चैनल। बड़ा हीट एक्सचेंज क्षेत्र और समान प्रवाह वितरण प्रभावी ढंग से सेल तापमान अंतर को नियंत्रित करता है। यह फास्ट-चार्जिंग स्थितियों के तहत स्थिर तापमान बनाए रखता है, बैटरी की स्थिरता सुनिश्चित करता है और बैटरी चक्र जीवन का विस्तार करता है (Sanhua Automotive Components)।



✅ उच्च-शक्ति सीलिंग, कंपन और रिसाव प्रतिरोध वैक्यूम ब्रेजिंग / FSW फ्रिक्शन स्टिर वेल्डिंग द्वारा सॉलिड-स्टेट सीलिंग; वेल्डिंग शक्ति आधार सामग्री के करीब। डिलीवरी से पहले प्रत्येक पीस का हीलियम लीक डिटेक्शन किया जाता है। वाहन के झटके और कंपन, उच्च-निम्न तापमान चक्रीय प्रभाव के प्रतिरोधी, मजबूत दबाव वहन क्षमता के साथ। लंबे समय तक सेवा के दौरान कोई तरल रिसाव नहीं, सख्त ऑटोमोटिव ऑपरेटिंग स्थितियों को पूरा करता है।



✅ हल्का एल्यूमीनियम मिश्र धातु सब्सट्रेट उच्च तापीय चालकता और हल्के वजन के साथ उच्च-गुणवत्ता 3003/6061 एल्यूमीनियम मिश्र धातु। स्टील संरचनाओं की तुलना में काफी हल्का है जो वाहन की ड्राइविंग रेंज को बेहतर बनाने में मदद करता है। प्लेट के लिए एंटी-कर्रोजन और इन्सुलेटिंग सतह उपचार उपलब्ध है, जो एथिलीन ग्लाइकॉल शीतलक से जंग का प्रतिरोध करता है।



✅ असेंबली लागत को कम करने के लिए एकीकृत संरचना बेस प्लेट मॉड्यूल इंस्टॉलेशन के लिए काउंटरबोर, पोजिशनिंग पोस्ट और इनलेट/आउटलेट कनेक्टर आरक्षित करती है। यह गर्मी अपव्यय और माउंटिंग बेस को एक पीस में जोड़ती है, मिलान शीट धातु भागों को कम करती है, बैटरी पैक संरचना को सरल बनाती है और उत्पादन लाइनों पर असेंबली समय को छोटा करती है।



✅ पूर्ण विनिर्देशों के लिए कस्टम विकास ग्राहकों के बैटरी पैक ड्राइंग और थर्मल लोड आवश्यकताओं के अनुसार आउटलाइन, कैविटी फ्लो चैनल पथ, इनलेट और आउटलेट पोजीशन और मोटाई आयामों का अनुकूलन। रैपिड सिमुलेशन समाधान उपलब्ध हैं, जो छोटे से बड़े बैचों तक प्रोटोटाइप नमूनाकरण और बड़े पैमाने पर उत्पादन का समर्थन करते हैं, IATF16949 ऑटोमोटिव गुणवत्ता मानक के अनुरूप।





🔹 NEV यात्री वाहन पावर बैटरी PACK, CTP एकीकृत बैटरी पैक 🔹 नई ऊर्जा वाणिज्यिक वाहनों और भारी-भरकम ट्रकों की पावर बैटरी के लिए लिक्विड कूलिंग हीट डिसिपेशन 🔹 ऑन-बोर्ड ECU, OBC और मोटर कंट्रोलर के लिए उच्च-शक्ति हीट डिसिपेशन 🔹 ऊर्जा भंडारण बैटरी पैक और बैटरी स्वैप मॉड्यूल का थर्मल प्रबंधन





इन-हाउस प्रिसिजन सीएनसी वर्कशॉप और वैक्यूम ब्रेजिंग प्रोडक्शन लाइनों से लैस, प्लेट कटिंग, कैविटी मिलिंग, वेल्डिंग, सतह उपचार से लेकर एयर टाइटनेस निरीक्षण तक वन-स्टॉप निर्माण प्रदान करता है।



अपफ्रंट डिजाइन में थर्मल सिमुलेशन: दबाव ड्रॉप और तापमान एकरूपता को अनुकूलित करने और बाद में मोल्ड संशोधन को कम करने के लिए प्रारंभिक चरण में प्रवाह क्षेत्र और तापमान क्षेत्र सिमुलेशन।



ऑटोमोटिव-ग्रेड फुल-प्रोसेस क्वालिटी कंट्रोल। प्रत्येक कूलिंग प्लेट प्रेशर टेस्ट + हीलियम लीक निरीक्षण से गुजरती है। सामग्री, आयाम और उपस्थिति पर पूर्ण निरीक्षण स्थिर बड़े पैमाने पर डिलीवरी सुनिश्चित करता है।



ग्राहक कारखाने साइट विज़िट का समर्थन किया जाता है। DFM (डिजाइन फॉर मैन्युफैक्चरिबिलिटी) विश्लेषण उपलब्ध है, जिसमें समर्पित तकनीकी इंजीनियर थर्मल प्रबंधन समाधानों का समन्वय करते हैं।
