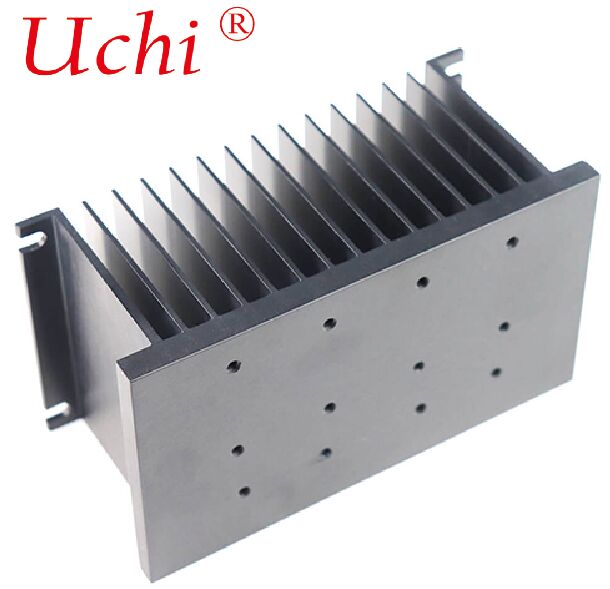

एनोडाइज्ड ब्लैक एल्युमिनियम एक्सट्रूज़न एक्सट्रूडेड हीट सिंक कूलिंग प्लेट
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | डोंगगुआन, गुआंग्डोंग, चीन |
| ब्रांड नाम: | UCHI |
| प्रमाणन: | UL.VDE,SGS,REACH,CQC,CSA.ISO.ROHS,CUL |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1000PCS |
|---|---|
| मूल्य: | विनिमय योग्य |
| पैकेजिंग विवरण: | थोक |
| प्रसव के समय: | 5-7 दिन |
| भुगतान शर्तें: | टी/टी, पेपैल, वेस्टर्न यूनियन, पैसा ग्राम |
| आपूर्ति की क्षमता: | प्रति माह 5000,000,000PCS |
|
विस्तार जानकारी |
|||
| DIMENSIONS: | अनुकूलन योग्य, आमतौर पर 100 मिमी x 100 मिमी x 10 मिमी | माउन्टिंग का प्रकार: | एम3 छेद के साथ स्क्रू माउंट |
|---|---|---|---|
| प्रोडक्ट का नाम: | तरल शीतलन प्लेट | वज़न: | लगभग 200 ग्राम |
| आकार: | 115x85x68 मिमी | कीवर्ड: | सीएनसी मैकिनिनिंग पार्ट्स |
| हीटसिंक सामग्री: | अल्युमीनियम | फिन घनत्व: | ≥ 8 पंख/सेमी |
| बिजली आपूर्ति की आवश्यकता: | एसी 220V, 50 हर्ट्ज | आवेदन: | इलेक्ट्रॉनिक्स कूलिंग, सीपीयू, जीपीयू, पावर इलेक्ट्रॉनिक्स में उपयोग किया जाता है |
| ताप अपव्यय क्षमता: | ≥ 22W | पुनरावृत्ति सटीकता: | एल्युमीनियम, तांबा |
| प्रमुखता देना: | एनोडाइज्ड ब्लैक एल्यूमीनियम हीट सिंक,लिक्विड कूलिंग के लिए एक्सट्रूडेड कूलिंग प्लेट,एल्यूमीनियम एक्सट्रूज़न हीट सिंक प्लेट |
||
उत्पाद विवरण
ब्लैक एनोडाइज्ड एल्यूमीनियम एक्सट्रूडेड एलईडी हीट सिंक
यह एक प्रमुख निष्क्रिय शीतलन मॉडल है, जिसे सक्रिय शीतलन मॉड्यूल बनाने के लिए एक पंखे से भी लैस किया जा सकता है। यह विशेष रूप से उच्च-शक्ति वाले एलईडी प्रकाश व्यवस्था के लिए डिज़ाइन किया गया है।
एनोडाइज्ड ब्लैक एल्यूमीनियम एक्सट्रूज़न एक्सट्रूडेड हीट सिंक में अच्छा गर्मी अपव्यय प्रदर्शन और अच्छा ऊर्जा बचत प्रभाव की विशेषताएं हैं।अनुकूलित किया जा सकता हैउत्पाद वजन: 0.5 किलोग्रामविशेषताः कम लागत और उच्च शीतलन अपव्ययसतह उपचारः एनोडाइज्ड ब्लैकहीट कंडक्टिंग पावरः 50 Wउत्पाद प्रौद्योगिकीः एक्सट्रूज़न और एनोडाइजिंग
I. आधार सामग्री और प्रसंस्करण प्रौद्योगिकी
- सब्सट्रेटः मुख्य प्रवाह 6063-T5 एल्यूमीनियम मिश्र धातु लगभग 237 W/(m·K की थर्मल चालकता के साथ। एक टुकड़े में बाहर निकाला गया, घने और समान पंखों, स्थिर संरचना और हल्के डिजाइन के साथ।
- बनाने की विधिः एल्यूमीनियम एक्सट्रूज़न। एक ही प्रक्रिया में निर्मित बहु-फिन संरचना, बड़े गर्मी अपव्यय क्षेत्र, कम लागत और असीमित काटने की लंबाई प्रदान करती है।
- सतह उपचारः काले रंग का एनोडाइजिंग (सल्फ्यूरिक एसिड एनोडाइजिंग) । फिल्म की मोटाईः इनडोर उपयोग के लिए 1015 μm, आउटडोर उपयोग के लिए 2025 μm तक मोटी। मैट ब्लैक फिनिश, फीका-प्रूफ और चिप-प्रतिरोधी।
II. मुख्य फायदे (सामान्य एल्यूमीनियम हीट डिस्क के मुकाबले)
- उत्कृष्ट गर्मी अपव्यय: काले रंग की एनोडाइज्ड परत इन्फ्रारेड उत्सर्जन क्षमता में काफी सुधार करती है, जो नंगे एल्यूमीनियम की तुलना में 15%~20% अधिक गर्मी अपव्यय दक्षता प्रदान करती है,प्राकृतिक अभिसरण के प्रदर्शन में काफी सुधार के साथ.
- टिकाऊ सुरक्षाः घनी ऑक्साइड फिल्म हवा और नमी को अलग करती है, जंग, नमक स्प्रे और यूवी किरणों के प्रतिरोध प्रदान करती है। 5 ̊10 वर्षों के लिए बाहर ऑक्सीकरण या जंग नहीं;पहनने और खरोंच प्रतिरोध के लिए उच्च सतह कठोरता.
- विद्युत सुरक्षाः अल्युमिनियम एलईडी पीसीबी के शॉर्ट सर्किट को रोकती है, जो उच्च वोल्टेज और उच्च शक्ति वाले दीपक के लिए उपयुक्त है।
- प्रीमियम उपस्थिति: मैट शुद्ध काले रंग की फिनिश हाई-बै लाइट्स, फ्लड लाइट्स, प्लांट ग्रो लाइट्स और स्टेज लाइट्स के इंडस्ट्रियल स्टाइल लुक से मेल खाती है।
- व्यापक संगतता: पूर्व में आवश्यक फैन-सहायित सक्रिय शीतलन मॉड्यूल बनाने के लिए डीसी शीतलन प्रशंसकों से लैस किया जा सकता है, जो 50 ≈ 300 W उच्च-शक्ति एलईडी के साथ संगत है।
III. संरचनात्मक प्रकार (एलईडी के लिए सामान्य)
- सीधे घने-फिन प्रकार: रैखिक बाढ़ रोशनी और दीवार धोने के लिए लंबे एक्सट्रूडेड प्रोफाइल।
- सनफ्लावर/राउंड एक्सट्रूडेड प्रकारः उच्च-शक्ति बल्ब रोशनी, उच्च-बैक रोशनी और सीओबी एलईडी के लिए।
- स्क्वायर कॉम्ब-फिन प्रकारः व्यापक रूप से उच्च-शक्ति एकीकृत सीओबी प्रकाश स्रोतों के लिए उपयोग किया जाता है, जो आमतौर पर प्रशंसकों के साथ जोड़ा जाता है।
IV. अनुप्रयोग परिदृश्य
उच्च-शक्ति वाले एलईडी बाढ़ प्रकाश, उच्च-बैक प्रकाश, स्टेडियम प्रकाश, सुरंग प्रकाश पौधों के बढ़ने के लिए प्रकाश, यूवी उपचार प्रकाश, चरण पीएआर प्रकाश आउटडोर औद्योगिक प्रकाश व्यवस्था, सुरक्षा भरने की रोशनी, ऊर्जा भंडारण बिजली आपूर्ति गर्मी अपव्यय उच्च-शक्ति और बंद वातावरण अनुप्रयोगों के लिए 12 वी / 24 वी मूक प्रशंसकों के साथ मेल खा सकता है।
V. प्रमुख चयन मापदंड
- पंखः उच्च और घने पंखों का मतलब बेहतर गर्मी अपव्यय होता है। पंखों के बीच का अंतर 8-12 मिमी है जो गर्मी अपव्यय और वेंटिलेशन को संतुलित करने के लिए इष्टतम है।
- एनोडाइजिंगः इनडोर उपयोग के लिए 10 μm; आउटडोर या तटीय वातावरण के लिए मोटी एनोडाइजिंग ≥ 20 μm।
- प्रशंसक मिलानः उच्च-शक्ति अनुप्रयोगों के लिए, कम थर्मल प्रतिरोध और बेहतर तापमान नियंत्रण के लिए सीधे एकीकृत एक्सट्रूडेड हीट सिंक प्रशंसक समाधानों को अपनाएं।
