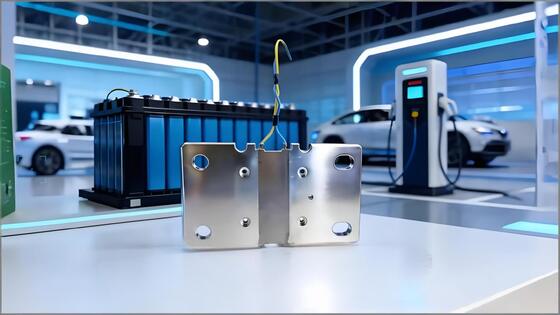

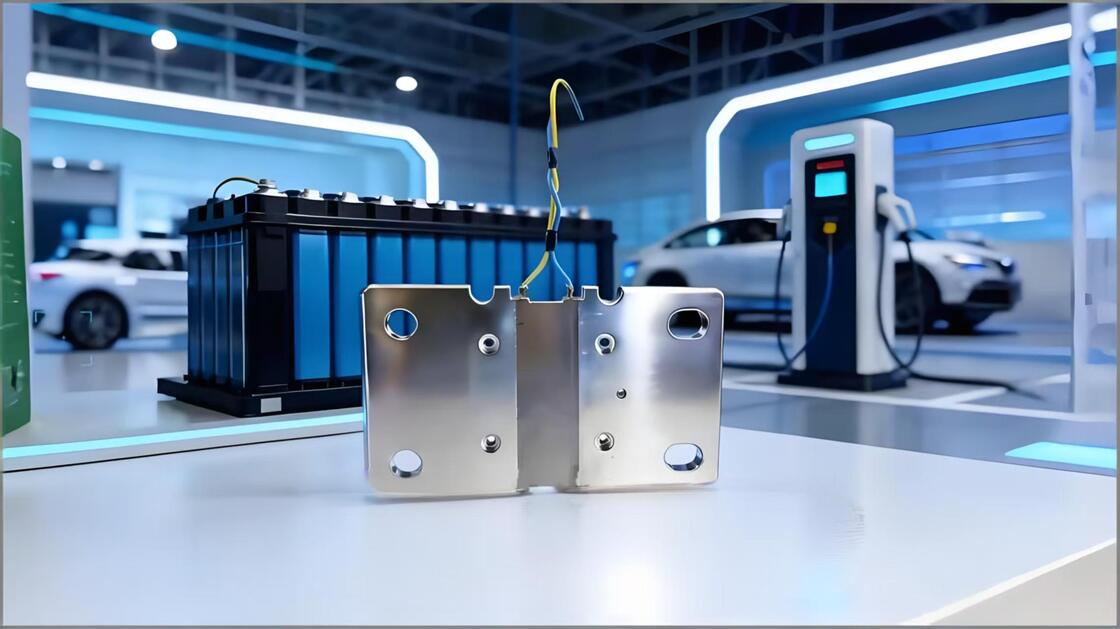

अल्ट्रा-फास्ट चार्जिंग शंट

I. मूल सिद्धांत

• वर्तमान नमूनाकरण: मुख्य फास्ट-चार्जिंग सर्किट में सीरीज में जुड़ा हुआ है। जब उच्च धारा गुजरती है, तो ओम के कानून (V=I×R) के अनुसार एक कमजोर मिलीवोल्ट स्तर के वोल्टेज सिग्नल उत्पन्न होता है।
• वास्तविक समय की निगरानी: बीएमएस (बैटरी मैनेजमेंट सिस्टम) इस वोल्टेज सिग्नल को इकट्ठा करता है और वास्तविक समय में चार्जिंग करंट की सटीक गणना करता है।
• सुरक्षा नियंत्रण: मॉनिटर किए गए आंकड़ों के आधार पर, बीएमएस बैटरी कोशिकाओं की सुरक्षा करते हुए ओवरकंट्रेंट और ओवरहीटिंग को रोकने के लिए चार्जिंग पावर को गतिशील रूप से समायोजित करता है।

II. मुख्य तकनीकी विशेषताएं

• अल्ट्रा-हाई करंट रेटिंग: मानक रेटिंग में 800A / 1000A / 1500A शामिल हैं, अधिकतम 2000A तक, 1000V+ उच्च वोल्टेज प्लेटफार्मों के लिए उपयुक्त है।
• अति-कम आंतरिक प्रतिरोध और कम शक्ति हानि: अनुकूलित संरचना के साथ विशेष मिश्र धातुओं (जैसे मैंगनीन और कर्मा) से बना है, जिसमें बेहद कम आंतरिक प्रतिरोध (आमतौर पर लगभग 50μΩ) है,कम गर्मी उत्पादन और तेजी से गर्मी अपव्यय प्राप्त करना.
• उच्च परिशुद्धता और स्थिरता: ±0.5% या उससे अधिक की सटीकता, पूर्ण तापमान सीमा (-40°C~125°C) में न्यूनतम प्रतिरोध बहाव के साथ, सटीक वर्तमान निगरानी सुनिश्चित करना।
• उच्च दक्षता वाली गर्मी विसर्जन संरचना: मुख्य रूप से एकीकृत तांबा सब्सट्रेट या टुकड़े टुकड़े गर्मी अपव्यय डिजाइन को अपनाता है, जो उच्च धारा द्वारा उत्पन्न गर्मी को जल्दी से संचालित करने के लिए हवा / तरल शीतलन के साथ संयुक्त है।
• उच्च विश्वसनीयता: AEC-Q200 ऑटोमोटिव योग्यता और IATF 16949 प्रमाणन के अनुरूप, कंपन प्रतिरोध, संक्षारण प्रतिरोध और लंबे सेवा जीवन की विशेषता है।

III. मुख्य कार्यात्मक लाभ

• बैटरी जीवन काल संरक्षण: बैटरी कोशिकाओं पर प्रत्यक्ष उच्च धारा प्रभाव से बचाता है, वर्तमान उतार-चढ़ाव को दबाता है, सुरक्षित सीमा के भीतर चार्जिंग तापमान को नियंत्रित करता है, और बैटरी उम्र बढ़ने को कम करता है।
• गारंटीकृत अल्ट्रा-फास्ट चार्जिंग गति: कम हानि वाला डिज़ाइन चार्जिंग दक्षता को खतरे में नहीं डालता है, 5 मिनट के चार्जिंग से 400 किमी की रेंज जैसे अल्ट्रा-फास्ट चार्जिंग मांगों का समर्थन करता है।
• सिस्टम सुरक्षा बाधा: वास्तविक समय में अतिप्रवाह का पता लगाता है, थर्मल रनवे के खिलाफ रक्षा की पहली महत्वपूर्ण रेखा के रूप में कार्य करता है और सिस्टम सुरक्षा को ट्रिगर करता है।
• चरम परिस्थितियों के अनुकूल: अत्यधिक ठंड या उच्च तापमान की स्थिति में -40°C पर भी स्थिर सटीकता और प्रदर्शन बनाए रखता है।

मुख्य अनुप्रयोग परिदृश्य

• नई ऊर्जा वाहन (ईवी/पीएचईवी): ऑनबोर्ड ओबीसी (ऑनबोर्ड चार्जर) और बीएमएस के लिए वर्तमान नमूनाकरण।
• अति-त्वरित चार्जिंग स्टेशन: 480 किलोवाट, 800 किलोवाट, 1500 किलोवाट की उच्च शक्ति वाली तरल शीतल चार्जिंग पाइलें।
• ऊर्जा भंडारण प्रणाली: बड़े पैमाने पर ऊर्जा भंडारण बिजली संयंत्रों के लिए उच्च वर्तमान चार्ज/डिस्चार्ज सर्किट की निगरानी।
• विशेष वाहन: विद्युत भारी ट्रकों, निर्माण मशीनरी और विद्युत जहाजों जैसे उच्च शक्ति वाले उपकरण।
