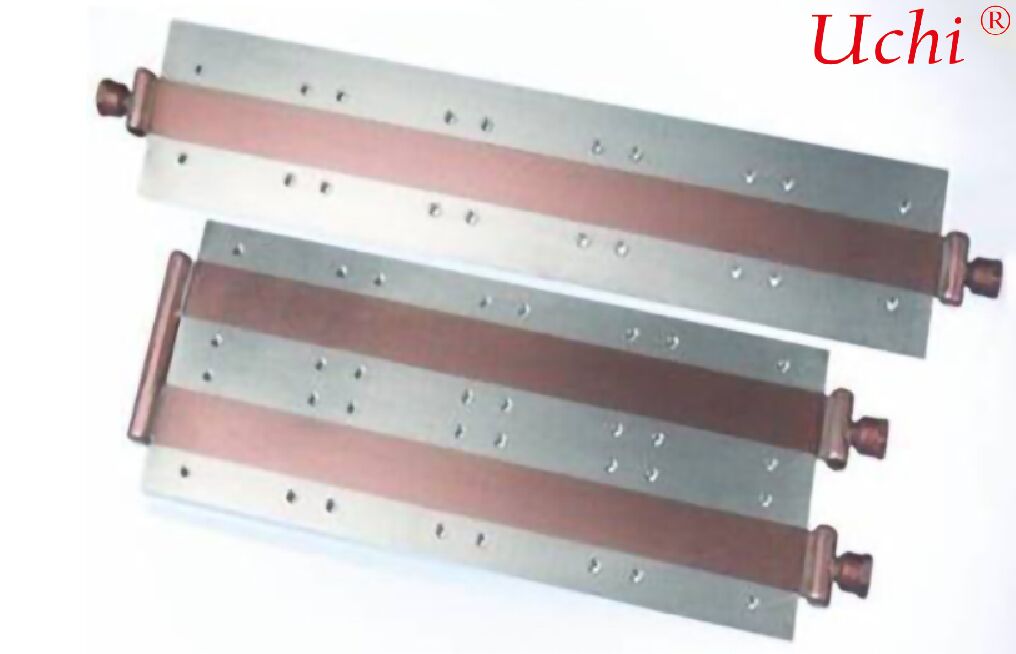

ऑटोमोटिव रेडिएटर प्रकार की तरल शीतलन प्लेट

I. उत्पाद का अवलोकन

मुख्य बिक्री बिंदु (संक्षिप्त संस्करण)

• एकीकृत रेडिएटर डिजाइन गर्मी विनिमय दक्षता को दोगुना करता है



  निर्मित घने हीट डिस्पैशन फिन्स और बहु-शाखा प्रवाह चैनलों से हीट एक्सचेंज क्षेत्र का काफी विस्तार होता है (पारंपरिक गुहा शीतलन प्लेटों की तुलना में 40%~60% बड़ा) ।हीट एक्सचेंज की दक्षता पारंपरिक शीतलन प्लेटों से 35%-55% अधिक है और दो-इनपुट दो-आउटपुट शीतलन प्लेटों से 15% अधिक है. बैटरी पैक तापमान अंतर ≤2°C, 6C8C अल्ट्रा-फास्ट चार्जिंग के साथ संगत, तेजी से उच्च गर्मी प्रवाह को दूर करता है और उच्च तापमान शक्ति सीमा और स्थानीय हॉटस्पॉट को समाप्त करता है।

• बेहतर हल्के वजन के प्रदर्शन के साथ कॉम्पैक्ट संरचना



  रेडिएटर और शीतलन प्लेट का एकीकृत डिजाइन बाहरी शीतलन रेडिएटर की आवश्यकता को समाप्त करता है, जिसके परिणामस्वरूप एक अधिक कॉम्पैक्ट संरचना होती है जो वाहन की स्थापना स्थान का 30% से अधिक बचाती है।6061 एल्यूमीनियम मिश्र धातु से बना, यह तांबे की शीतलन प्लेटों की तुलना में 40% से अधिक हल्का है और पारंपरिक रेडिएटर + शीतलन प्लेट संयोजनों की तुलना में 25% से अधिक हल्का है,वाहनों के हल्के वजन का समर्थन करना और अप्रत्यक्ष रूप से ड्राइविंग रेंज में सुधार करना.

• पूर्ण-क्षेत्र अनुकूलन क्षमता और विश्वसनीय ऑटोमोटिव-ग्रेड गुणवत्ता



  उच्च गर्मी प्रवाह और पारंपरिक गर्मी अपव्यय आवश्यकताओं दोनों को पूरा करता है, जिसमें -40°C से 120°C तक व्यापक तापमान अनुकूलन क्षमता है, कोई ठंड अवरुद्ध या विरूपण नहीं है।शून्य रिसाव के लिए वैक्यूम ब्रेज़िंग / एफएसडब्ल्यू ठोस-राज्य वेल्डिंग द्वारा निर्मित (हेलियम रिसाव दर ≤1×10−9 mbar·L/s), नमक छिड़काव और संक्षारण प्रतिरोध. यह ऑटोमोटिव-ग्रेड कंपन (20g) और प्रभाव (50g) परीक्षण पारित किया है, ≥10 साल की सेवा जीवन के साथ,जटिल सड़क परिस्थितियों और सभी मौसम संचालन के लिए उपयुक्त.

• लचीला अनुकूलन और सुविधाजनक, कुशल स्थापना



  अनुकूलन योग्य प्रवाह चैनल (सर्पेंटिन / समानांतर / इनलाइन), पंख घनत्व, और आयाम। सीटीसी / सीटीबी एकीकृत समाधानों और वाणिज्यिक वाहन 3 में 1 थर्मल प्रबंधन प्रणालियों के साथ संगत,ए००-वर्ग से लेकर भारी-व्यावसायिक वाहनों तक के मॉडलों को कवर करने वालाएकीकृत डिजाइन भागों की संख्या को कम करता है, स्थापना चरणों को 40% तक सरल बनाता है और असेंबली और रखरखाव लागत को कम करता है।

• नियंत्रित बड़े पैमाने पर उत्पादन और उत्कृष्ट पूर्ण जीवन चक्र लागत प्रभावशीलता



  बड़े पैमाने पर उत्पादन की उपज ≥98%, ¥ परंपरागत शीतलन प्लेट + स्वतंत्र रेडिएटर ¥ संयोजनों की तुलना में 30% कम और माइक्रोचैनल शीतलन प्लेटों की तुलना में 25% से अधिक कम।बैटरी और कोर घटक के जीवन को 20% से अधिक बढ़ाता है, विफलता और रखरखाव लागत को कम करता है, पूरे जीवन चक्र के टीसीओ को 15% से अधिक कम करता है और बड़े पैमाने पर बड़े पैमाने पर उत्पादन का समर्थन करता है।


III. मुख्य तकनीकी मापदंड (ऑटोमोटिव-ग्रेड मानक)

IV. विशिष्ट अनुप्रयोग परिदृश्य

• नई ऊर्जा वाले यात्री वाहन: लंबी दूरी के, उच्च-शक्ति वाले फास्ट-चार्जिंग BEV/PHEV मॉडल में बैटरी पैक के लिए निचला शीतलन, CTC/CTB एकीकृत शरीर डिजाइन के साथ संगत, स्थापना स्थान की बचत, रेंज स्थिरता में सुधार,और कुशलता से उच्च गर्मी प्रवाह को संभालने.
• वाणिज्यिक वाहन / भारी ट्रक: पावर बैटरी, मोटर्स और इलेक्ट्रॉनिक नियंत्रण के लिए 3-इन-1 थर्मल मैनेजमेंट। रेडिएटर-शैली की संरचना उच्च-लोड ऑपरेशन के लिए अनुकूलित होती है,तेजी से कई घटकों से एक साथ गर्मी हटाने, जटिल सड़क स्थितियों में स्थिर थर्मल प्रबंधन और उच्च-शक्ति वाले फास्ट चार्जिंग को सुनिश्चित करता है।
• ऊर्जा भंडारण प्रणाली: औद्योगिक और वाणिज्यिक ऊर्जा भंडारण कंटेनरों में बैटरी पैक के लिए तापमान नियंत्रण। घने पंख + बहु-शाखा प्रवाह चैनलों गर्मी अपव्यय दक्षता में सुधार,उच्च-शक्ति वाले चार्जिंग और डिस्चार्जिंग का समर्थन करना और सुरक्षित सुनिश्चित करना, स्थानीय ओवरहीटिंग के बिना स्थिर संचालन।
• विशेष वाहन: निर्माण मशीनरी और रसद वाहनों के लिए बैटरी शीतलन। एकीकृत रेडिएटर संरचना कंपन और प्रभाव प्रतिरोधी है,उच्च/निम्न तापमान और कठोर परिस्थितियों के लिए अनुकूलन, पंखों के अलग होने का कम जोखिम, सेवा जीवन को बढ़ाता है।

V. चयन और स्थापना के लिए दिशानिर्देश

1. शक्ति मिलान: 100~200 kWh बैटरी पैक के लिए, 10~25 kW रेडिएटर-प्रकार के तरल शीतलन प्लेटों का चयन करें; 200 kWh और उससे अधिक के लिए, 25~35 kW इकाइयों का उपयोग करें।वाहन शक्ति और गर्मी अपव्यय आवश्यकताओं के आधार पर पंख घनत्व चुनें.
2. प्रवाह चैनल और बंदरगाह का चयन: फास्ट-चार्जिंग मॉडल डबल-इनपुट डबल-आउटलेट + समानांतर बहु-शाखा चैनलों (कम दबाव गिरावट, उच्च प्रवाह संगत) को पसंद करते हैं;पारंपरिक मॉडलों में एकल-इनलेट एकल-आउटलेट + सर्पेंटिन चैनलों (उच्च गर्मी विनिमय) का उपयोग किया जा सकता है, समान तापमान नियंत्रण) ।
3. स्थापना की आवश्यकताएं: शीतलन प्लेट की समतलता ≤0.05 मिमी सुनिश्चित करें, थर्मल ग्रीस या चरण परिवर्तन सामग्री के साथ संलग्न करें, और स्थानीय तनाव के कारण गुहा के विकृति या पंखों के अलग होने से बचने के लिए बोल्ट को समान रूप से संलग्न करें।बंदरगाहों को वाहन थर्मल प्रबंधन पाइपलाइनों से जोड़ें और सील कनेक्शन सुनिश्चित करें.
4. मध्यम आवश्यकताएं: 50% एथिलीन ग्लाइकोल + 50% डीआयनयुक्त पानी का प्रयोग करें (संवाहकता < 1 μS/cm) हर 12 महीने में शीतलक को बदलें ताकि प्रवाह चैनलों को बंद करने और पंखों पर चिपकने वाले स्केलिंग को रोका जा सके।गर्मी विनिमय दक्षता को कम करनापंखुड़ी की अखंडता का नियमित रूप से निरीक्षण करें।
