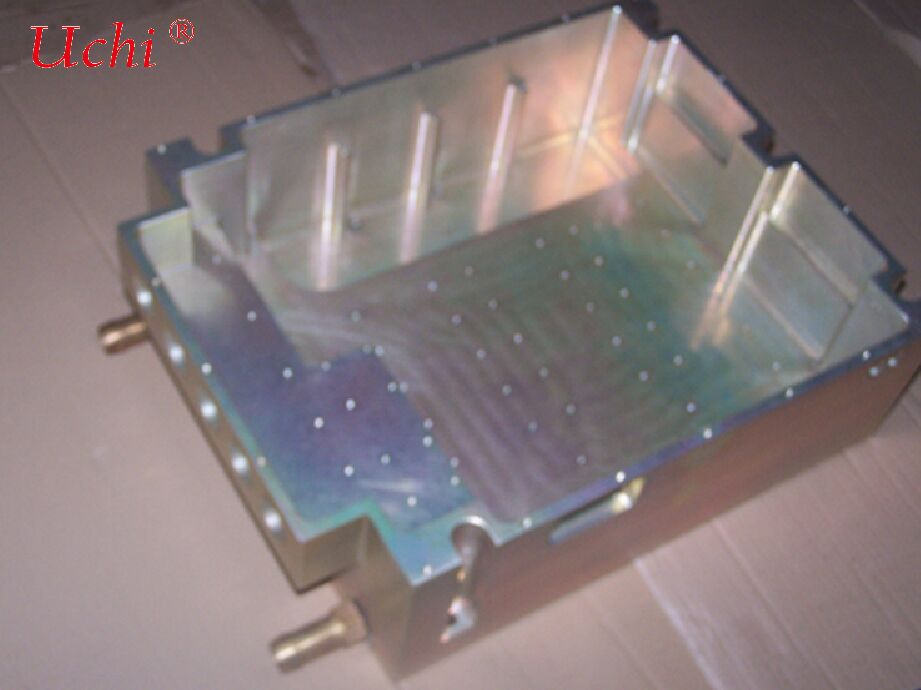

ऑटोमोटिव वाटर कूलिंग प्लेट/वाहन तरल शीतलन प्लेट
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | डोंगगुआन, गुआंग्डोंग, चीन |
| ब्रांड नाम: | Uchi |
| प्रमाणन: | SMC |
| मॉडल संख्या: | ताप सिंक |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 100 पीसी |
|---|---|
| मूल्य: | 1300-1500 dollars |
| प्रसव के समय: | सीमित नहीं |
| भुगतान शर्तें: | टी/टी, पेपैल, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति की क्षमता: | प्रति माह 50000000 पीसी |
|
विस्तार जानकारी |
|||
| ऊष्मीय चालकता: | उच्च तापीय चालकता सामग्री (तांबे के लिए>200 W/m·K) | आकार: | वर्ग |
|---|---|---|---|
| सतही समापन: | मिल फिनिश या एनोडाइजेशन | पैकिंग: | ग्राहकों की आवश्यकताएँ |
| गहरी प्रक्रिया: | सीएनसी मशीनिंग | शक्ति: | 400W |
| विशेषता: | प्रतिस्पर्धी लागत और कुशल शीतलन | अतिरिक्त प्रक्रिया: | सीएनसी मशीनिंग |
| श्रेणी: | ताँबा | लेख कोई: | तरल शीतलन प्लेट 14 |
| आवेदन: | आरजीबी लेजर प्रकाश स्रोत | अनुकूलन योग्य विशेषताएँ: | चैनल डिज़ाइन, आकार और पोर्ट स्थान |
| प्रमुखता देना: | ऑटोमोबाइल तरल शीतलन प्लेट,वाहन जल शीतलक प्लेट,वारंटी के साथ लिक्विड कूलिंग प्लेट |
||
उत्पाद विवरण
ऑटोमोबाइल गुहा प्रकार तरल शीतलन प्लेट
नई ऊर्जा वाहनों के थर्मल प्रबंधन का मुख्य घटक, सुरक्षा, उच्च दक्षता और लंबी दूरी की अनुमति देता है
I. उत्पाद का अवलोकन
ऑटोमोटिव गुहा प्रकार की तरल शीतलन प्लेट नई ऊर्जा वाहनों की थर्मल प्रबंधन प्रणाली में एक मुख्य सहायक घटक है।यह निर्मित प्रवाह चैनलों के साथ एक एकीकृत सील गुहा संरचना को अपनाता है, और शीतलक परिसंचरण के माध्यम से बैटरी पैक, मोटर्स और इलेक्ट्रॉनिक नियंत्रण जैसे मुख्य घटकों के तापमान को कुशलतापूर्वक विनियमित करता है।
पारंपरिक "फ्रेड ग्रूव + कवर प्लेट" संरचना से अलग, यह उत्पाद उच्च गर्मी अपव्यय दक्षता, संरचनात्मक स्थिरता और हल्के लाभों को जोड़ती है।यह सभी कार्य परिस्थितियों में नई ऊर्जा वाहनों के सुरक्षित संचालन को सुनिश्चित करने के लिए एक महत्वपूर्ण समाधान हैयह यात्री वाहनों, वाणिज्यिक वाहनों, ऊर्जा भंडारण प्रणालियों और विशेष वाहनों पर व्यापक रूप से लागू होता है।
मुख्य बिक्री बिंदु (संक्षिप्त संस्करण)
-
कुशल तापमान नियंत्रण, थर्मल भागने से मुक्तघने प्रवाह चैनलों के साथ एकीकृत गुहा पारंपरिक शीतलन प्लेटों की तुलना में 20%~40% तक गर्मी विनिमय दक्षता में सुधार करती है। बैटरी पैक तापमान अंतर ≤3°C,4C ∼ 6C अति तेज चार्जिंग के लिए उपयुक्त, उच्च तापमान शक्ति सीमा से बचने के लिए।
-
एकीकृत संरचना, हल्के और लागत प्रभावीगर्मी फैलाव और भार ढोने के दोहरे कार्य; बैटरी पैक के लिए भार ढोने वाली ट्रे के रूप में इस्तेमाल किया जा सकता है, 10%15% वजन को कम करता है। एल्यूमीनियम मिश्र धातु तांबे की शीतलन प्लेटों की तुलना में 40% से अधिक हल्का है,भागों और असेंबली की लागत में कटौती.
-
ऑटोमोटिव ग्रेड की गुणवत्ता, आजीवन विश्वसनीयतावैक्यूम ब्राज़िंग / एफएसडब्ल्यू सॉलिड-स्टेट वेल्डिंग शून्य रिसाव सुनिश्चित करती है। नमक स्प्रे प्रतिरोधी और संक्षारण प्रतिरोधी, व्यापक तापमान सीमा (-40 °C से 120 °C) के लिए अनुकूलन योग्य, सेवा जीवन ≥10 वर्ष।ऑटोमोटिव ग्रेड कंपन और प्रभाव परीक्षणों में उत्तीर्ण.
-
लचीला अनुकूलन, पूर्ण परिदृश्य अनुकूलन क्षमताअनुकूलन योग्य प्रवाह चैनलों (सर्पेंटिन / समानांतर) और आयामों, सीटीसी / सीटीबी एकीकृत समाधानों के साथ संगत।वैकल्पिक रूप से एकीकृत तापमान नियंत्रण सेंसर के साथ.
-
नियंत्रित बड़े पैमाने पर उत्पादन, लागत प्रभावी पूर्ण जीवन चक्रबड़े पैमाने पर उत्पादन की उपज ≥98%, माइक्रो-चैनल कूलिंग प्लेटों की तुलना में 30% कम लागत। बैटरी के जीवनकाल को 20% से अधिक बढ़ाता है और पूर्ण जीवन चक्र TCO को 15% से अधिक कम करता है।
III. मुख्य तकनीकी मापदंड (ऑटोमोटिव-ग्रेड मानक)
| पद | विशिष्ट मूल्य | ऑटोमोटिव-ग्रेड विवरण |
|---|---|---|
| सामग्री | 6061 एल्यूमीनियम मिश्र धातु / लेटेड कम्पोजिट एल्यूमीनियम | थर्मल चालकता 200-220 W/m·K, संतुलन हल्के वजन और थर्मल प्रदर्शन |
| गुहा की मोटाई | 3°8 मिमी | संरचनात्मक शक्ति और वाहन के हल्के वजन की आवश्यकताओं को संतुलित करता है |
| प्रवाह चैनल विनिर्देश | आंतरिक व्यास 1 ̊5 मिमी, सर्पेंटिन / समानांतर बहु-शाखा | दबाव में गिरावट ≤0.3 एमपीए @ 3 5 एल/मिनट, वाहन के थर्मल प्रबंधन प्रवाह से मेल खाती है |
| ऑपरेटिंग दबाव | 0.5 ∙1.2 एमपीए | ऑटोमोटिव ग्रेड कंपन (20g) और प्रभाव (50g) परीक्षणों में उत्तीर्ण |
| ऑपरेटिंग तापमान | -40 डिग्री सेल्सियस 120 डिग्री सेल्सियस | अत्यधिक ठंडे और गर्म जलवायु के अनुकूल, कोई ठंड अवरुद्ध या विरूपण नहीं |
| समतलता | ≤0.05 मिमी / 100 मिमी | गर्मी हस्तांतरण अंतराल के बिना गर्मी स्रोतों के लिए कसकर संलग्नता सुनिश्चित करता है |
| सीलिंग प्रदर्शन | हीलियम रिसाव दर ≤1×10−9 mbar·L/s | आजीवन लीक मुक्त, 1000 घंटे के नमक छिड़काव परीक्षण से गुजरता है |
| ताप विसर्जन क्षमता | 520 किलोवाट प्रति इकाई | विभिन्न बिजली मांगों को पूरा करने के लिए 100 ≈ 300 kWh बैटरी पैक के लिए उपयुक्त |
IV. विशिष्ट अनुप्रयोग परिदृश्य
- नई ऊर्जा वाले यात्री वाहन: बीईवी/पीएचईवी मॉडल के बैटरी पैक के लिए निचला कूलिंग, सीटीसी/सीटीबी एकीकृत बॉडी डिजाइन के साथ संगत, अंतरिक्ष उपयोग और क्रूजिंग रेंज में सुधार।
- वाणिज्यिक वाहन / भारी ट्रक: पावर बैटरी, मोटर्स और इलेक्ट्रॉनिक नियंत्रण के लिए थर्मल मैनेजमेंट तीन-इन-वन, जो उच्च-शक्ति वाले फास्ट चार्जिंग का समर्थन करता है और जटिल सड़क स्थितियों और उच्च भार संचालन के अनुकूल है।
- ऊर्जा भंडारण प्रणाली: औद्योगिक और वाणिज्यिक ऊर्जा भंडारण कंटेनरों में बैटरी पैक के लिए तापमान नियंत्रण, उच्च-शक्ति चार्जिंग और डिस्चार्जिंग का समर्थन, सुरक्षित और स्थिर संचालन सुनिश्चित करना।
- विशेष वाहन: निर्माण मशीनरी और रसद वाहनों के लिए बैटरी शीतलन, कठोर कार्य परिस्थितियों के अनुकूल और घटक विश्वसनीयता और सेवा जीवन में सुधार।
V. चयन और स्थापना के लिए दिशानिर्देश
- शक्ति मिलान: 100 किलोवाट की बैटरी पैक में 1015 किलोवाट की खोखली शीतलन प्लेट का उपयोग किया जाता है; 200 किलोवाट और उससे अधिक की बैटरी पैक में 1520 किलोवाट की यूनिट का उपयोग किया जाता है, जो विभिन्न क्रूजिंग रेंज मॉडल से मेल खाती है।
- प्रवाह चैनल का चयन: तेजी से चार्ज करने वाले मॉडलों के लिए समानांतर बहु-शाखा प्रवाह चैनलों को प्राथमिकता दी जाती है (कम दबाव गिरावट, उच्च प्रवाह संगत); लंबी दूरी के मॉडलों के लिए सर्पेंटिन प्रवाह चैनलों (उच्च गर्मी विनिमय,अधिक समान तापमान नियंत्रण).
- स्थापना की आवश्यकताएं: ठंडा करने की प्लेट की समतलता ≤0.05 मिमी सुनिश्चित करें। थर्मल ग्रीस या चरण परिवर्तन सामग्री के साथ संलग्न करें, स्थानीय तनाव के कारण विकृति से बचने के लिए समान रूप से बोल्ट को संलग्न करें।
- मध्यम आवश्यकताएं: 50% एथिलीन ग्लाइकोल + 50% डीआयनयुक्त पानी (चालकता < 1 μS/cm) का प्रयोग करें। गर्मी अपव्यय को खराब करने से बचने के लिए हर 12 महीने में नियमित रूप से प्रतिस्थापन की सिफारिश की जाती है।
