पानी-कूल्ड प्लेट सहायक प्रवाह विभाजक फिटिंग शंट तरल शीतलन प्लेट
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | डोंगगुआन, गुआंग्डोंग, चीन |
| ब्रांड नाम: | Uchi |
| प्रमाणन: | SMC |
| मॉडल संख्या: | ताप सिंक |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 100 पीसी |
|---|---|
| मूल्य: | dollars |
| प्रसव के समय: | सीमित नहीं |
| भुगतान शर्तें: | टी/टी, पेपैल, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति की क्षमता: | प्रति माह 50000000 पीसी |
|
विस्तार जानकारी |
|||
| सामग्री: | CU1020 | आकार: | 250x150x15 मिमी |
|---|---|---|---|
| वज़न: | 2.5 किग्रा | तकनीकी: | सीएनसी मशीनिंग |
| विशेषता: | अच्छी शीतलन क्षमता और कोई रिसाव डिफ़ॉल्ट नहीं | सतह का उपचार: | तेल साफ, साफ और निष्क्रियता |
| ताप संचालन शक्ति: | 1300W | ||
| प्रमुखता देना: | पानी से ठंडा तरल शीतलन प्लेट,प्रवाह विभाजक फिटिंग शंट,तरल शीतलन प्लेट सहायक उपकरण |
||
उत्पाद विवरण
मॉडल: OMWH12-H-6-IR-A
संस्करण: V1.0 दिनांक: 2026-XX-XX
अनुप्रयोग परिदृश्य: इलेक्ट्रॉनिक तरल शीतलन प्रणाली, उच्च शक्ति वाले औद्योगिक विद्युत आपूर्ति, चार्जिंग ढेर बीएमएस, औद्योगिक नियंत्रण धारा सेंसर
1उत्पाद का अवलोकन

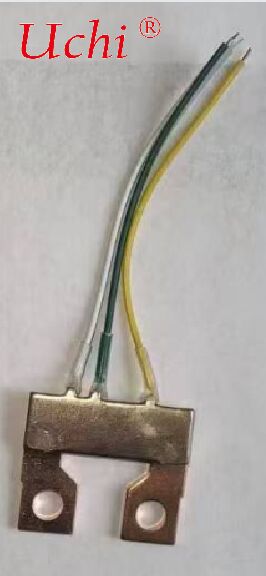

यह उत्पाद एक अनुकूलित केल्विन लीड प्रकार की शक्ति शंट प्रतिरोधक है। यह उच्च चालकता तांबे मिश्र धातु प्रतिरोध तत्व और इलेक्ट्रोलाइटिक तांबे ब्रैकेट की एक एकीकृत वेल्डिंग संरचना को अपनाता है। इसमेंकम प्रतिरोध, उच्च वर्तमान सहन क्षमता और उच्च परिशुद्धता नमूनाकरण, विशेष रूप से सैकड़ों एम्पियर पर औद्योगिक धारा के संवेदन के लिए डिज़ाइन किया गया है, जो कठोर उच्च तापमान और उच्च कंपन कार्य परिस्थितियों के लिए उपयुक्त है।
- वेल्डिंग: ब्रैकेट और तांबे के मिश्र धातु के प्रतिरोधक तत्व गैर-शेयर्ड सतहों पर वेल्डेड; कोई अंतराल, ठंडे जोड़ या झूठे वेल्ड नहीं। वेल्डिंग से पहले अचार करना, वेल्डिंग के बाद निष्क्रिय करना।
- उपस्थिति: सपाट, चिकनी और समान सतह; कोई burrs, जलन, slag, संदूषण या दरारें नहीं।
- कैप्सुलेशन: वेल्डेड क्षेत्रों को पारदर्शी हीट-श्राइप ट्यूब से कवर किया गया है, कस और झुर्रियों से मुक्त है। लीड दृढ़ता से तय है, रंग कोडिंग स्पष्ट है।
6परीक्षण और स्वीकृति मानदंड
- कारखाना परीक्षण: प्रतिरोध (200μΩ±3%) की 100% जांच, उपस्थिति और सीसा निरंतरता;फैक्ट्री परीक्षण रिपोर्टजारी किया गया।
- नमूना परीक्षण: GB/T 2828.1-2012 के अनुसार, प्रतिरोध वोल्टेज, इन्सुलेशन और तन्यता शक्ति के लिए नमूनाकरण, AQL=0.65.
- स्वीकृति दस्तावेज: कारखाना परीक्षण रिपोर्ट, सामग्री प्रमाण पत्र, RoHS/REACH अनुपालन (अनुरोध पर)
7पैकेजिंग और परिवहन
- पैकेजिंग: अलग-अलग एंटी-स्टैटिक बैग में पैक, 50/100 pcs प्रति बॉक्स. बाहरी बॉक्स मॉडल, मात्रा, तिथि और बैच नंबर के साथ लेबल किया गया।
- परिवहन: नमी-प्रूफ और एंटी-व्हाइब्रेशन पैकेजिंग, प्रभाव से बचें। अंतर्राष्ट्रीय रसद के लिए RoHS और REACH का अनुपालन करें।
मुख्य कार्य
- प्रवाह वितरण / संग्रह: मुख्य लाइन से शीतल द्रव को समान रूप से कई शीतल प्लेटों में वितरित करें; प्रत्येक शाखा से गरम द्रव एकत्र करें और इसे गर्मी विनिमय के बाद शीतलन स्रोत / सीडीयू में वापस करें।
- दबाव एवं प्रतिरोध प्रबंधन: असमान प्रवाह के कारण स्थानीय ओवरहीटिंग को रोकने के लिए प्रत्येक शाखा में दबाव में गिरावट को नियंत्रित करें।
- सरलीकृत पाइपिंग और रखरखाव: कनेक्टरों की संख्या को कम करें; त्वरित कनेक्टरों के साथ, एकल शीत प्लेटों को रखरखाव के लिए जल्दी से स्थापित या हटाया जा सकता है।
- निगरानी और विनियमन (उच्च अंत मॉडल): प्रत्येक शाखा में एकीकृत प्रवाह मीटर, तापमान/दबाव सेंसर और यहां तक कि प्रवाह को ठीक-ठीक करने के लिए वाल्व भी।
सामान्य प्रकार और संरचनाएं
आवेदन द्वारा
- मनिफोल्ड (आपूर्ति पक्ष): 1 इनलेट, N आउटलेट.
- कलेक्टर (वापसी पक्ष): एन इनलेट, 1 आउटलेट; आमतौर पर जोड़े में प्रयोग किया जाता है।
प्रवाह विभाजन पद्धति द्वारा
- वाई-टाइप / टी मैनिफोल्ड: 1 इनलेट, 2 आउटलेट; दो कोल्ड प्लेट वाले छोटे सिस्टम के लिए उपयुक्त।
- पट्टी / पंक्ति बहुभुज: 1 इनपुट, कई आउटलेट (उदाहरण के लिए, 1 से 4, 1 से 6); आमतौर पर डेटा केंद्रों / खनन रिग में उपयोग किया जाता है।
- अंगूठी बहुभुज: बंद-लूप तरल शीतलन सर्किट के लिए।
समायोज्यता के द्वारा
- स्थिर प्रकार: कोई वाल्व नहीं, कम लागत; ओरिफिस/चैनल डिजाइन द्वारा निर्धारित प्रवाह।
- समायोजित प्रकार: प्रत्येक शाखा सुई/गोला वाल्व से सुसज्जित है; प्रवाह को मैन्युअल या विद्युत रूप से समायोजित किया जा सकता है।
सामग्री और इंटरफेस
- सामग्री: मुख्यतः एल्यूमीनियम मिश्र धातु / स्टेनलेस स्टील / तांबा।एल्यूमीनियम मिश्र धातुः हल्का वजन, मध्यम लागत।स्टेनलेस स्टीलः उच्च दबाव प्रतिरोध, अच्छा संक्षारण प्रतिरोध।तांबा: उत्कृष्ट ताप प्रवाहकता लेकिन उच्च लागत।जंग को रोकने के लिए सिस्टम शीतलक के साथ संगत होना चाहिए।
- इंटरफेस:पीसी जल शीतलनः आम तौर परG1/4"धागा।औद्योगिक/डेटा सेंटरः फ्लैंग्स, संपीड़न फिटिंग, त्वरित कनेक्टर (जैसे, डीएमई, आईएसओ 8434) ।
- सील करना: रिसाव को रोकने के लिए ओ-रिंग / गास्केट का उपयोग करना चाहिए; अनुशंसित सामग्रीः नाइट्राइल रबर (एनबीआर) या फ्लोरो रबर (एफकेएम) ।
प्रमुख चयन मापदंड
- शाखाओं की संख्या और प्रवाह की मांग: प्रत्येक शीत प्लेट के लिए पर्याप्त प्रवाह सुनिश्चित करें ताकि शीतलन आवश्यकताओं को पूरा किया जा सके और अत्यधिक दबाव में गिरावट से बचा जा सके।
- कार्य दबाव/तापमान: औद्योगिक शीत प्लेटें आमतौर पर 0.3 ‰ 1 एमपीए, 30 ‰ 50 डिग्री सेल्सियस पर काम करती हैं।
- प्रवाह प्रतिरोध और एकरूपता: प्रवाह चैनल डिजाइन प्रवाह विचलन निर्धारित करता है; उच्च अंत प्रणालियों के लिए अंतर-शाखा प्रवाह विचलन < 5% की आवश्यकता होती है।
- इंटरफ़ेस आकार और संगतता: ट्यूब और कनेक्टर के प्रकार के आंतरिक व्यास से मेल खाएं।
- स्थापना स्थान: बार मनिफोल्ड की लंबाई और ऊंचाई कैबिनेट/उपकरण के लेआउट के अनुरूप होनी चाहिए।
अनुप्रयोग परिदृश्य
- व्यक्तिगत पीसी / कार्यस्थान: सीपीयू + जीपीयू डुअल कोल्ड प्लेट के लिए वाई-टाइप मनिफोल्ड।
- डाटा सेंटर एआई सर्वर: रैक-माउंट बार मनिफोल्ड्स, मल्टी-जीपीयू कोल्ड प्लेट्स के लिए 1 से 8/16।
- खनिक समूह: बहु-शाखाओं वाले मनिफोल्ड एक साथ कई हैशबोर्ड को ठंडा करते हैं।
- नई ऊर्जा वाहन बैटरी पैक: तरल शीतलन प्लेटों के लिए केंद्रीकृत आपूर्ति और वापसी।
स्थापना और नोट्स
- थर्मल शॉर्ट सर्किट से बचने के लिए आपूर्ति और वापसी लाइनों को अलग करें।
- कनेक्टर्स को समान रूप से कसें; टॉर्क कुंजी की सिफारिश की जाती है।
- प्रणाली के प्रारंभिक भरने के दौरान पूरी तरह से हवा को बाहर निकालें।
- सील की उम्र को नियमित रूप से जांचें ताकि लीक न हो।
- मनिफोल्ड को आसानी से सुलभ और अवलोकन योग्य स्थान पर स्थापित करें।
