सामग्री: CU1020 आकार: 250x150x15mm वजन: 2.5 किग्रा प्रौद्योगिकी: सीएनसी मशीनिंग सुविधा: अच्छी शीतलन क्षमता और डिफ़ॉल्ट रूप से कोई रिसाव नहीं सतह उपचार: तेल साफ, साफ और पैसिवेशन हीट कंडक्टिंग पावर: 1300W आप हमारे कारखाने से उपकरण हीट सिंक के लिए एल्यूमीनियम प्रोफाइल वाटर कूल्ड प्लेट खरीदने का आश्वासन कर सकते हैं और हम आपको सबसे अच्छी बिक्री के बाद सेवा और समय पर डिलीवरी प्रदान करेंगे।

उपकरण हीट सिंक के लिए एल्यूमीनियम प्रोफाइल वाटर कूल्ड प्लेट के उत्पाद पैरामीटर

सामग्री: CU1020

आकार: 250x150x15mm

वजन: 2.5 किग्रा

प्रौद्योगिकी: सीएनसी मशीनिंग

सुविधा: अच्छी शीतलन क्षमता और डिफ़ॉल्ट रूप से कोई रिसाव नहीं

सतह उपचार: तेल साफ, साफ और पैसिवेशन

हीट कंडक्टिंग पावर: 1300W



उपकरण हीट सिंक के लिए एल्यूमीनियम प्रोफाइल वाटर कूल्ड प्लेट का उत्पाद लाभ

जैसे हीट सिंक एक ऐसा शब्द है जिसे लोग जानेंगे कि यह शीतलन उपकरण है जो आधुनिक उपकरणों और मशीनों में एक महत्वपूर्ण भूमिका निभाता है, बिना शीतलन हीट सिंक के, यह संचालन प्रणाली को नष्ट कर सकता है और इस प्रकार नुकसान के लिए हजारों डॉलर खर्च होंगे, हालांकि, कुछ हीट सिंक, चाहे सक्रिय हीट सिंक हो या निष्क्रिय हीट सिंक, उनकी शीतलन शक्ति क्षमता सभी की सीमा लगभग 200-300W है, बहुत कम हीट सिंक 300W से अधिक ठंडा करने में मजबूत शक्ति रख सकते हैं, तो क्या यह आधुनिक रेडिएटर की सीमा है?

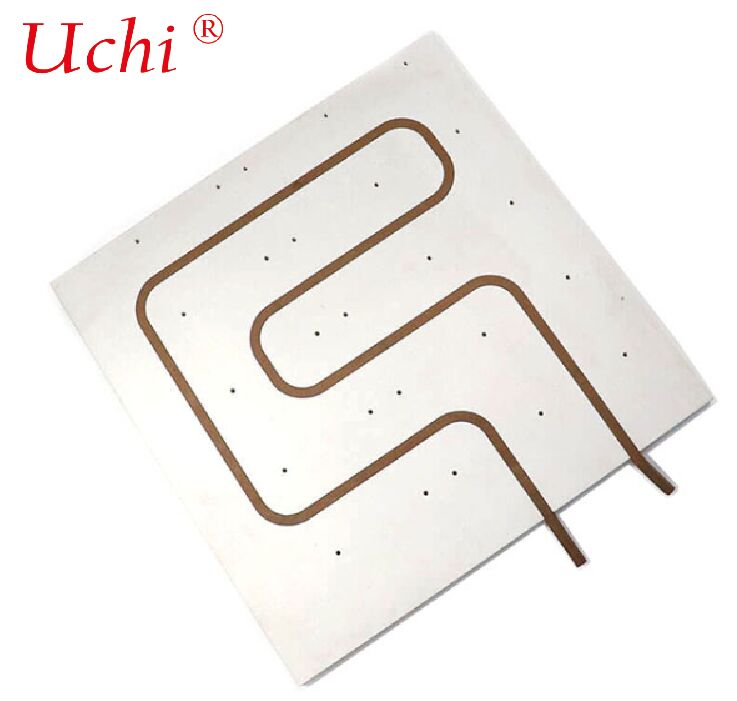

जवाब नहीं है, प्रौद्योगिकी समय के साथ बदल रही है, और अधिक से अधिक उन्नत तकनीक दिखाई दे रही है और ये सभी मानव बुद्धि और समर्पण से योगदान करते हैं, इसलिए जैसे-जैसे उपकरण अधिक उन्नत होता जा रहा है और इसके संचालन उपकरण उच्च शीतलन हीट सिंक की मांग कर रहे हैं, इसलिए अब बड़े उपकरणों की आवश्यकता को पूरा करने के लिए वाटर कूलिंग प्लेट का जन्म हुआ है, उदाहरण के लिए, लेजर उपकरण को बिजली में उच्च शक्ति की आवश्यकता होती है, और यह निश्चित रूप से अधिक गर्मी उत्पन्न करेगा, इसलिए यदि आप तापमान को सामान्य रखना चाहते हैं और संचालन को स्थिर रखना चाहते हैं, तो आपको लेजर उपकरण कोल्ड प्लेट की उच्च शीतलन शक्ति की आवश्यकता होगी, यह वाटर कूलिंग प्लेट लेजर उपकरण के लिए नामित है, यह 500W या 1000W से अधिक ठंडा कर सकती है, और यहां तक कि 3000W से अधिक भी उपलब्ध है, यह शीतलन विधि तरल प्रवाह का उपयोग कर रही है और प्रवाह गति और पानी की मात्रा के अनुसार शीतलन शक्ति को समायोजित कर सकती है। पानी को प्रसारित करने के लिए पानी तांबे की ट्यूब, और गर्मी को छूने और तापमान कम होने तक फैलाने के लिए हीट सोर्स वाटर कोल्ड प्लेट से जुड़ा होता है।

एल्यूमीनियम प्रोफाइल वाटर कूलिंग प्लेट

1. मूल परिचय

• सामग्री: AL6063 / AL6061 (एक्सट्रूज़न एल्यूमीनियम, अच्छी तापीय चालकता और मशीनिंग क्षमता)
• संरचना: अंदर पानी चैनल / प्रवाह मार्ग के साथ, बाहरी माउंटिंग सतह के साथ
• शीतलन माध्यम: पानी, ग्लाइकोल पानी, शीतलन तेल

2. मुख्य निर्माण प्रकार

(1) एक्सट्रूडेड एल्यूमीनियम प्रोफाइल + कवर प्लेट

• प्रक्रिया: एक तरफ नाली चैनल के साथ एक्सट्रूड करें और आरई; कवर प्लेट को वेल्ड/बॉन्ड करें और आरई; इनलेट/आउटलेट को ड्रिल करें
• विशेषताएं: कम लागत, बड़े पैमाने पर उत्पादन, फ्लैट, लंबी पट्टी वाले पानी शीतलन प्लेटों के लिए उपयुक्त

(2) डीप मशीनिंग + फ्रिक्शन स्टिर वेल्डिंग (FSW)

• प्रक्रिया: सीएनसी मिल डीप चैनल और आरई; फ्रिक्शन स्टिर वेल्डिंग कवर प्लेट
• विशेषताएं: उच्च शक्ति, कोई रिसाव नहीं, उच्च दबाव प्रतिरोध, उद्योग, नई ऊर्जा में व्यापक रूप से उपयोग किया जाता है

(3) स्किव्ड + बॉन्डेड / वेल्डेड

• उच्च-शक्ति घनत्व, जटिल प्रवाह क्षेत्र के लिए

3. विशिष्ट संरचना और आकार

• आयताकार फ्लैट प्लेट (IGBT, इन्वर्टर, बैटरी, लेजर के लिए सबसे आम)
• लंबी पट्टी प्रकार (उपकरण कैबिनेट, पावर मॉड्यूल सरणी के लिए)
• मल्टी-कैविटी, सर्पेंटाइन, समानांतर, जेड-प्रकार, एस-प्रकार पानी चैनल
• माउंटिंग छेद, थ्रेडेड छेद, कदम, छेद से बचने के साथ हो सकता है

4. लाभ

• उच्च गर्मी अपव्यय दक्षता: प्रत्यक्ष संपर्क तरल शीतलन, वायु शीतलन से कहीं बेहतर
• हल्का वजन: एल्यूमीनियम घनत्व कम, उपकरण एकीकरण के लिए उपयुक्त
• अच्छी प्लास्टिसिटी: एक्सट्रूडेड प्रोफाइल को जटिल अनुभाग में बनाया जा सकता है
• उच्च प्रसंस्करण लचीलापन: सीएनसी विभिन्न आकृतियों और इंटरफेस का एहसास कर सकता है
• सतह उपचार के साथ अच्छा संक्षारण प्रतिरोध

5. विशिष्ट अनुप्रयोग

• औद्योगिक बिजली की आपूर्ति / इन्वर्टर / IGBT / MOSFET
• लेजर उपकरण, लेजर हेड वाटर कूलिंग
• नई ऊर्जा वाहन मोटर नियंत्रक
• संचार बेस स्टेशन, सर्वर लिक्विड कूलिंग
• चिकित्सा उपकरण, उच्च-शक्ति एलईडी, ऊर्जा भंडारण उपकरण

6. मुख्य डिजाइन पैरामीटर

• शीतलन शक्ति और गर्मी प्रवाह
• इनलेट पानी का तापमान और प्रवाह दर
• दबाव प्रतिरोध (आमतौर पर 1-10 बार)
• चैनल की चौड़ाई, गहराई, प्रवाह पथ की लंबाई
• सतह समतल और खुरदरापन (गर्मी संपर्क के लिए)
• इंटरफ़ेस: G1/4, M5/M6 थ्रेड, त्वरित कनेक्टर

7. सतह उपचार

• एनोडाइजिंग (सामान्य, एंटी-कर्रोजन, इन्सुलेशन)
• निकल चढ़ाना
• पैसिवेशन
