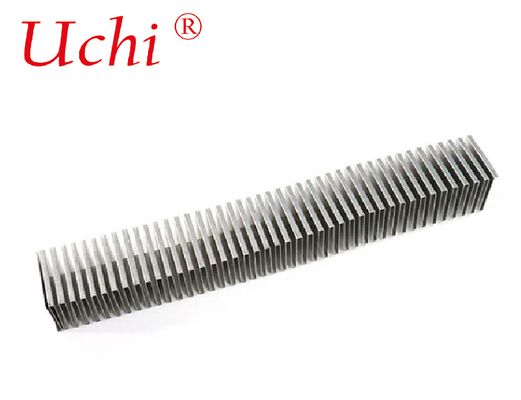

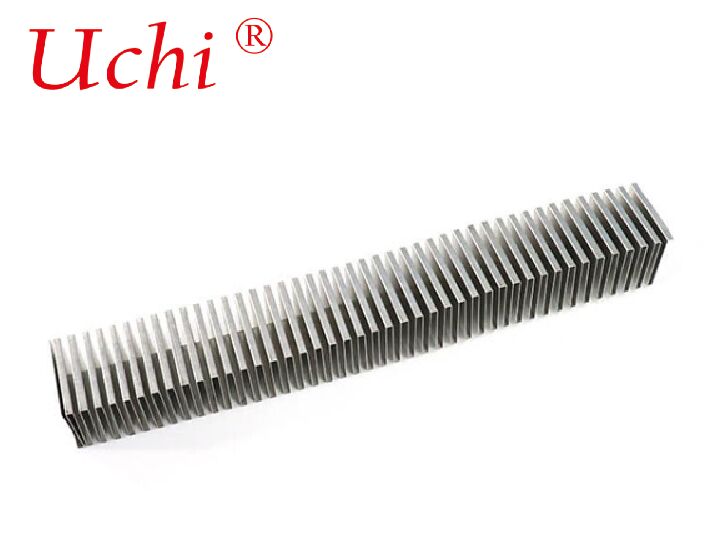

एल्यूमीनियम फोल्डेड फिन हीटसिंक के उत्पाद पैरामीटर

सामग्री: तांबा

आकार: 22.5*11.4*0.8CM

वजन: 0.08kg

प्रौद्योगिकी: स्टैम्पिंग

फ़ीचर: लचीला और समायोज्य

सतह उपचार: तेल-सफाई

गर्मी शीतलन शक्ति: 30W

एल्यूमीनियम फोल्डेड फिन हीटसिंक का उत्पाद लाभ

एक सर्किट में हर विद्युत और इलेक्ट्रॉनिक घटक कुछ मात्रा में गर्मी उत्पन्न करता है जबकि सर्किट को बिजली की आपूर्ति द्वारा निष्पादित किया जाता है। आम तौर पर उच्च-शक्ति अर्धचालक उपकरण जैसे पावर ट्रांजिस्टर और ऑप्टो इलेक्ट्रॉनिक्स जैसे प्रकाश उत्सर्जक डायोड, लेजर काफी मात्रा में गर्मी उत्पन्न करते हैं और ये घटक गर्मी को दूर करने में अपर्याप्त होते हैं, क्योंकि उनकी अपव्यय क्षमता काफी कम होती है।

इस वजह से, घटकों का गर्म होना समय से पहले विफलता की ओर ले जाता है और पूरे सर्किट या सिस्टम के प्रदर्शन की विफलता का कारण बन सकता है। इसलिए, इन नकारात्मक पहलुओं को दूर करने के लिए, शीतलन उद्देश्य के लिए हीट सिंक प्रदान किया जाना चाहिए।

हीट सिंक क्या है?

हीट सिंक एक इलेक्ट्रॉनिक घटक या एक इलेक्ट्रॉनिक सर्किट का एक उपकरण है जो सर्किट के अन्य घटकों (मुख्य रूप से पावर ट्रांजिस्टर से) से गर्मी को आसपास के माध्यम में फैलाता है और उनके प्रदर्शन, विश्वसनीयता में सुधार के लिए उन्हें ठंडा करता है और घटकों की समय से पहले विफलता से भी बचाता है। शीतलन उद्देश्य के लिए, इसमें एक पंखा या शीतलन उपकरण शामिल होता है।

निर्माण और सामग्री

1. प्रक्रिया: पतली एल्यूमीनियम शीट (0.1-0.5 मिमी विशिष्ट, 0.2-1.2 मिमी सामान्य सीमा) को एक नालीदार/ज़िग-ज़ैग सरणी में सटीक रूप से मोड़ा जाता है, फिर सोल्डरिंग, ब्रेज़िंग, या उच्च-प्रदर्शन थर्मल एपॉक्सी के माध्यम से एक एल्यूमीनियम बेस प्लेट से जोड़ा जाता है। यह फिन घनत्व और बेस मोटाई के स्वतंत्र अनुकूलन की अनुमति देता है, और यहां तक ​​कि मिश्रित-सामग्री संयोजन (जैसे, तांबा बेस + एल्यूमीनियम फिन)।
2. सामान्य मिश्र धातु: 1050/1100 (उच्च शुद्धता, उत्कृष्ट तापीय चालकता), 6061/6063 (अच्छा शक्ति + तापीय प्रदर्शन, लागत प्रभावी)।
3. मुख्य पैरामीटर: फिन पिच 0.5 मिमी तक, फिन ऊंचाई 100 मिमी तक, फिन चौड़ाई 500 मिमी तक।

मुख्य लाभ

• उच्च सतह क्षेत्र-से-आयतन अनुपात: एक्सट्रूडेड फिन की तुलना में बहुत सघन, अंतरिक्ष-बाधित, उच्च-गर्मी अनुप्रयोगों के लिए आदर्श, कम तापीय प्रतिरोध के साथ (कुछ पारंपरिक डिजाइनों के मुकाबले 60% तक)।
• हल्का और सामग्री-कुशल: शीतलन सतह को अधिकतम करते हुए न्यूनतम एल्यूमीनियम का उपयोग करता है।
• लचीला डिजाइन: मजबूर/प्राकृतिक संवहन के लिए फिन ऊंचाई, पिच और आकार का आसान अनुकूलन।
• हीट पाइप/वाष्प कक्षों के साथ संगत: उच्च-शक्ति प्रणालियों में संवर्धित तापीय प्रसार के लिए अक्सर एकीकृत किया जाता है।

अनुप्रयोग

चयन और अनुकूलन युक्तियाँ

1. तापीय भार और वायु प्रवाह: आवश्यक तापीय प्रतिरोध (Rθ) की गणना करें और वायु प्रवाह (LFM/CFM) से मिलान करें; मजबूर हवा घने मुड़े हुए फिन के साथ बहुत बेहतर काम करती है।
2. फिन पिच और ऊंचाई: तंग पिच = अधिक सतह क्षेत्र, लेकिन वायु प्रवाह को प्रतिबंधित कर सकता है; लंबी फिन संवहन को बढ़ाती है लेकिन वजन/बैकप्रेशर बढ़ाती है।
3. बॉन्डिंग गुणवत्ता: खराब सोल्डरिंग/ब्रेज़िंग संपर्क प्रतिरोध पैदा करता है - तापीय इमेजिंग या प्रतिरोध परीक्षण के माध्यम से बॉन्ड अखंडता को सत्यापित करें।
4. सतह उपचार: एनोडाइजिंग संक्षारण प्रतिरोध में सुधार करता है और विकिरण को थोड़ा बढ़ा सकता है; काले एनोडाइज विकिरण शीतलन परिदृश्यों में मदद करता है।
