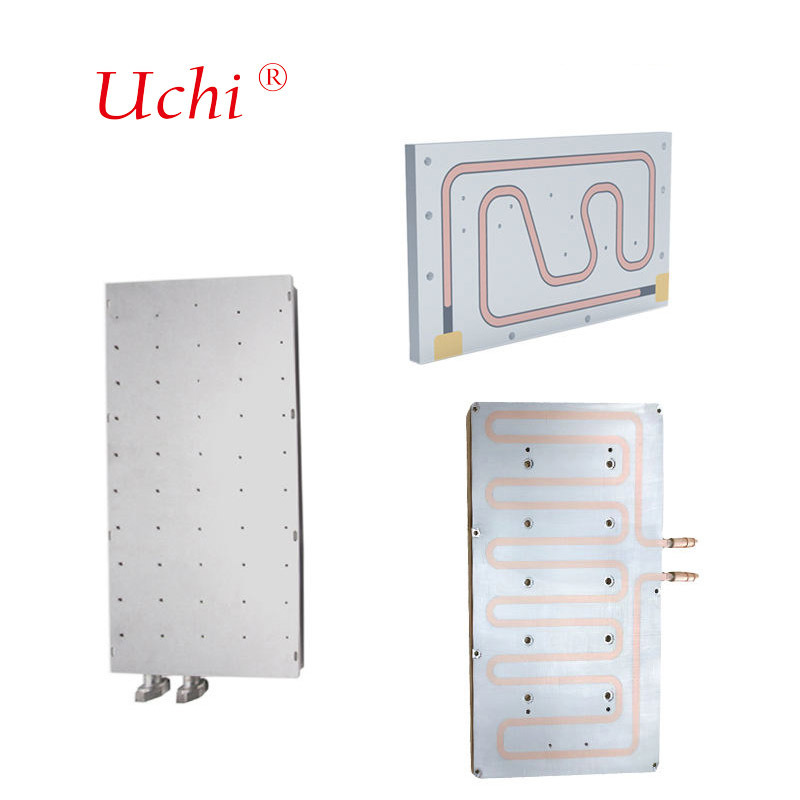

पानी से ठंडा शीतलन प्रणाली का मुख्य ताप विनिमय घटक

तरल शीत प्लेट तरल शीतलन प्रणाली के मुख्य गर्मी विनिमय घटक है। धातु सब्सट्रेट और आंतरिक सील प्रवाह चैनल के माध्यम से,हीटिंग डिवाइस से गर्मी परिसंचारी शीतलन तरल में कुशलता से स्थानांतरित हो जाती है, और फिर हीट एक्सचेंजर के माध्यम से बाहरी दुनिया में फैलाया जाता है। गर्मी अपव्यय दक्षता पारंपरिक हवा शीतलन से बहुत अधिक है और व्यापक रूप से उच्च शक्ति घनत्व परिदृश्यों में उपयोग किया जाता है।
मूल संरचना और सिद्धांत
मुख्य घटक: नीचे की प्लेट (एल्यूमीनियम/कॉपर, सीधे गर्मी स्रोत से जुड़ी), आंतरिक प्रवाह चैनल (सर्पेंटिन/समानांतर/माइक्रोचैनल), कवर प्लेट (सील प्रवाह चैनल),और तरल इनलेट और आउटलेट जोड़ोंआम तौर पर प्रशीतन तरल पदार्थों का उपयोग किया जाता है, जो पानी-ग्लाइकोल मिश्रण, डी-आयनयुक्त पानी है।
कार्यप्रवाह:गर्मी स्रोत → धातु तल प्लेट गर्मी प्रवाह → प्रवाह चैनल की दीवार → बहते शीतल पदार्थ गर्मी को अवशोषित → शीतल पदार्थ सीडीयू / रेडिएटर में गर्मी को दूर करने के लिए बहता है → ठंडा करने के बाद ठंडा प्लेट में वापस ठंडा, एक बंद लूप बनाते हैं।
मुख्य लाभः कम थर्मल प्रतिरोध (0.02 - 0.05°C/W), उच्च गर्मी अपव्यय शक्ति, अच्छी तापमान एकरूपता, और कम शोर; 50kW + की स्टैंडअलोन कैबिनेट शक्ति वाले डेटा केंद्रों के लिए उपयुक्त,एआई चिप्स, नई ऊर्जा वाहन बैटरी पैक, आदि
