CNC मशीनीकृत स्टेनलेस स्टील त्वरित-कनेक्ट फिटिंग तरल शीतलन घटकों के लिए
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | Dongguan, Guangdong, चीन |
| ब्रांड नाम: | Uchi |
| प्रमाणन: | SMC |
| मॉडल संख्या: | त्वरित-कनेक्ट फिटिंग |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 100 पीसी |
|---|---|
| मूल्य: | विनिमय योग्य |
| भुगतान शर्तें: | टी/टी, पेपैल, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति की क्षमता: | प्रति माह 50000000pcs |
|
विस्तार जानकारी |
|||
| सामग्री: | एल्यूमीनियम, स्टेनलेस स्टील, पीतल, कार्बन स्टील, टाइटेनियम... | शुद्धता: | ±0.002 ~ ±0.005मिमी |
|---|---|---|---|
| प्रमाणन: | ISO 9001,ROSH,CE,ISO16949 | मशीनिंग प्रकार: | सीएनसी टर्निंग, सीएनसी मिलिंग, सीएनसी ड्रिलिंग, आदि। |
| प्रमुखता देना: | CNC मशीनीकृत स्टेनलेस स्टील फिटिंग,त्वरित-कनेक्ट तरल शीतलन फिटिंग,स्टेनलेस स्टील तरल शीतलन घटक |
||
उत्पाद विवरण

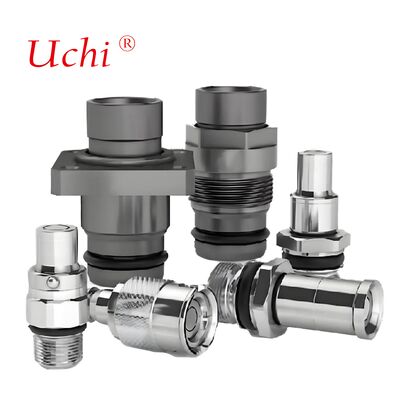

सीएनसी मशीनीकृत स्टेनलेस स्टील त्वरित-कनेक्ट फिटिंग
तरल शीतलन प्रणालियों के लिए डिज़ाइन की गई सटीक-इंजीनियर्ड त्वरित-कनेक्ट फिटिंग, बेहतर प्रदर्शन और विश्वसनीयता के लिए उन्नत सीएनसी मशीनिंग प्रक्रियाओं का उपयोग करके निर्मित की जाती है।
विनिर्माण विशिष्टताएँ
| प्रसंस्करण | सीएनसी टर्निंग, सीएनसी मिलिंग |
|---|---|
| सामग्री |
एल्यूमिनियम:2000 श्रृंखला, 6000 श्रृंखला, 7075, 5052, आदि। स्टेनलेस स्टील:SUS303, SUS304, SS316, SS316L, 17-4PH, आदि। टाइटेनियम:ग्रेड F1-F5 पीतल:260, सी360, एच59, एच60, एच62, एच63, एच65, एच68, एच70, आदि। इस्पात:1214एल/1215/1045/4140/एससीएम440/40सीआरएमओ, आदि। |
| सतह का उपचार | एनोडाइज्ड, बीड ब्लास्टेड, सिल्क स्क्रीन, पीवीडी प्लेटिंग, जिंक/निकल/क्रोम/टाइटेनियम प्लेटिंग, ब्रशिंग, पेंटिंग, पाउडर कोटेड, पैसिवेशन, इलेक्ट्रोफोरेसिस, इलेक्ट्रो पॉलिशिंग, नूर्ल, लेजर/एच/एनग्रेव आदि। |
| सहनशीलता | ±0.002 ~ ±0.005मिमी |
| सतह का खुरदरापन | न्यूनतम रा 0.1~3.2 |
प्रदर्शन पैरामीटर्स
दबाव प्रतिरोध
दबाव प्रतिरोध क्षमता एक महत्वपूर्ण प्रदर्शन संकेतक है जो तरल शीतलन प्रणालियों के साथ दबाव रेटिंग संगतता निर्धारित करती है।
मानक औद्योगिक ग्रेड:1.0-3.0 एमपीए (लगभग 10-30 बार) - डेटा सेंटर सर्वर लिक्विड कूलिंग प्लेट्स और छोटे चार्जिंग पाइल्स सहित कम दबाव वाले सर्कुलेशन सिस्टम के लिए उपयुक्त।
उच्च दबाव प्रतिरोध ग्रेड:3.0-6.0 एमपीए - नई ऊर्जा वाहन पावर बैटरियों में तरल शीतलन सर्किट के लिए डिज़ाइन किया गया है जहां सिस्टम दबाव में काफी उतार-चढ़ाव होता है और उच्च प्रभाव दबाव प्रतिरोध की आवश्यकता होती है।
परीक्षण मानक:सभी उत्पाद रिसाव या विरूपण के बिना 1.5 गुना रेटेड दबाव पर हाइड्रोस्टैटिक परीक्षण से गुजरते हैं। उच्च-मांग वाले अनुप्रयोगों में दीर्घकालिक दबाव में उतार-चढ़ाव का अनुकरण करने के लिए अतिरिक्त पल्स दबाव परीक्षण शामिल है।
उच्च दबाव प्रतिरोध ग्रेड:3.0-6.0 एमपीए - नई ऊर्जा वाहन पावर बैटरियों में तरल शीतलन सर्किट के लिए डिज़ाइन किया गया है जहां सिस्टम दबाव में काफी उतार-चढ़ाव होता है और उच्च प्रभाव दबाव प्रतिरोध की आवश्यकता होती है।
परीक्षण मानक:सभी उत्पाद रिसाव या विरूपण के बिना 1.5 गुना रेटेड दबाव पर हाइड्रोस्टैटिक परीक्षण से गुजरते हैं। उच्च-मांग वाले अनुप्रयोगों में दीर्घकालिक दबाव में उतार-चढ़ाव का अनुकरण करने के लिए अतिरिक्त पल्स दबाव परीक्षण शामिल है।
विनिर्माण क्षमताएँ
हमारी उन्नत मोल्ड कार्यशाला में सटीक विनिर्माण के लिए व्यापक उपकरण उपलब्ध हैं:
- इलेक्ट्रिक डिस्चार्ज मशीनों (ईडीएम) के 22 सेट, जिनमें 2 मेकिनो मिरर ईडीएम मशीनें शामिल हैं
- जापान से आयातित 3 सीबू और 1 सोडिक मशीनों सहित 9 वायर-कट ईडीएम मशीनें (कम गति)
- 7 चिंगारी कटाव मशीनें, 10 पीसने वाली मशीनें, 2 मिलिंग मशीनें और 1 खराद
तकनीकी निर्देश
तालिका का आकार:500×350 मिमी
तीव्र पारगमन गति:5000 मिमी/मिनट
अधिकतम वर्कपीस वजन:500 किग्रा
अधिकतम इलेक्ट्रोड वजन:50 किग्रा
तीव्र पारगमन गति:5000 मिमी/मिनट
अधिकतम वर्कपीस वजन:500 किग्रा
अधिकतम इलेक्ट्रोड वजन:50 किग्रा
मशीनिंग परिशुद्धता
ईडीएम प्रक्रिया को स्थिर करने और मशीनिंग परिशुद्धता को बढ़ाने के लिए उन्नत अनुकूली बिजली आपूर्ति और जंप नियंत्रण के लिए सुपरस्पार्क4 और आईईएस (इंटेलिजेंट एक्सपर्ट सिस्टम) प्रौद्योगिकियों का उपयोग करना। असाधारण सतह फिनिश और धातुकर्म गुणवत्ता के लिए अल्ट्रा-सतह और अल्ट्रा-एज जनरेटर प्रौद्योगिकियों से लैस।
तरल शीतलन प्रणाली प्रौद्योगिकी
उच्च-शक्ति तरल शीतलन प्रणालियों को तेजी से गर्मी अवशोषण में सक्षम हीट सिंक की आवश्यकता होती है। तरल पदार्थों की उच्च विशिष्ट ऊष्मा क्षमता का लाभ उठाते हुए, हमारे सिस्टम तरल प्रवाह के माध्यम से बड़ी मात्रा में ऊष्मा स्थानांतरित करते हैं, जो कई सौ वॉट से लेकर एक किलोवाट से अधिक तक की ऊष्मा को नष्ट करने में सक्षम है।
लिक्विड कोल्ड प्लेट की किस्में
- बरीड-ट्यूब लिक्विड कोल्ड प्लेट:प्लेटों को ग्रूव करके, अंदर तांबे की ट्यूबों को गाड़कर और वेल्डिंग करके, फिर वेल्डिंग के माध्यम से भली भांति सील करके निर्मित किया गया। उत्कृष्ट थर्मल संपर्क के लिए विश्वसनीय तरल जकड़न, परिचालन सुरक्षा और उच्च समतलता सुनिश्चित करता है।
- सम्मिलित-ट्यूब तरल शीत प्लेट:न्यूनतम थर्मल प्रतिरोध के लिए सख्त समतलता नियंत्रण के साथ, वेल्डिंग या बॉन्डिंग प्रक्रियाओं का उपयोग करके एल्यूमीनियम प्लेट सतहों पर तांबे की ट्यूबों को एम्बेड करके निर्मित किया जाता है।
- चैनल-प्रकार तरल शीत प्लेट:ड्रिलिंग, एक्सट्रूज़न और सटीक मशीनिंग के माध्यम से तांबे या एल्यूमीनियम सब्सट्रेट्स पर आंतरिक प्रवाह चैनल बनाए जाते हैं, जिन्हें घर्षण वेल्डिंग या उच्च तापमान टांकने के माध्यम से सील किया जाता है।
- तरल शीतलक ब्लॉक:ऊष्मा विनिमय सतह क्षेत्र को अधिकतम करने के लिए स्किविंग फिन तकनीक के माध्यम से बनाए गए आंतरिक प्रवाह चैनलों के साथ उच्च-शक्ति चिप गर्मी अपव्यय के लिए।
उत्पाद अनुप्रयोग
गुणवत्ता आश्वासन
हम व्यापक परीक्षण उपकरणों के साथ कठोर गुणवत्ता मानकों को बनाए रखते हैं जिनमें शामिल हैं:
- 1 समन्वय मापने की मशीन
- 1 प्रोजेक्टर उपकरण
- 2 जल उच्च दबाव परीक्षण मशीनें
- 4 थर्मल प्रतिरोध परीक्षण मशीनें
- 2 तरल रिसाव परीक्षण मशीनें
ग्राहक सेवा प्रतिबद्धता
- सभी पूछताछों का त्वरित उत्तर
- गुणवत्ता की गारंटी के साथ प्रतिस्पर्धी मूल्य निर्धारण
- कुशल उत्पादन शेड्यूलिंग
- इष्टतम परिवहन समाधान
- व्यापक तकनीकी सहायता
अक्सर पूछे जाने वाले प्रश्नों
क्या आप एक ट्रेडिंग कंपनी या निर्माता हैं?
हम व्यापक अनुभव और एक मजबूत तकनीकी टीम के साथ स्वचालित और मशीनीकृत उत्पादन की विशेषता वाले हीट सिंक और वॉटर कूलिंग प्लेटों के एक पेशेवर निर्माता हैं।
क्या आपने पहले और किन क्षेत्रों में माल निर्यात किया है?
हमारे कुल उत्पादन का 60% जापान, भारत, ब्रिटेन, कनाडा, अमेरिका और ब्राजील को निर्यात किया जाता है।
आपके यहां कितने कर्मचारी हैं?
बिक्री, क्रय, इंजीनियरिंग, क्यूए, गोदाम और उत्पादन विभागों में लगभग 100 कर्मचारी।
यदि हम डिज़ाइन से सहमत हैं तो क्या आप नमूने प्रदान कर सकते हैं?
हाँ, हम बड़े पैमाने पर उत्पादन से पहले पुष्टि के लिए नमूने प्रदान करते हैं, साथ ही यदि आवश्यक हो तो तकनीकी चित्र भी प्रदान करते हैं।
आप किन पैकिंग विधियों का उपयोग करते हैं?
परिवहन के दौरान इष्टतम सुरक्षा के लिए सामान्य डिब्बों और टाइट-प्रूफ कपड़े या लकड़ी के डिब्बों के साथ अनुकूलित पैकिंग।
क्या आप उत्पाद संबंधी समस्याओं के लिए तकनीकी सहायता प्रदान करते हैं?
शिपिंग से पहले सभी उत्पादों का पूरी तरह से निरीक्षण किया जाता है। किसी भी समस्या के लिए, हम तत्काल तकनीकी समाधान प्रदान करते हैं।
