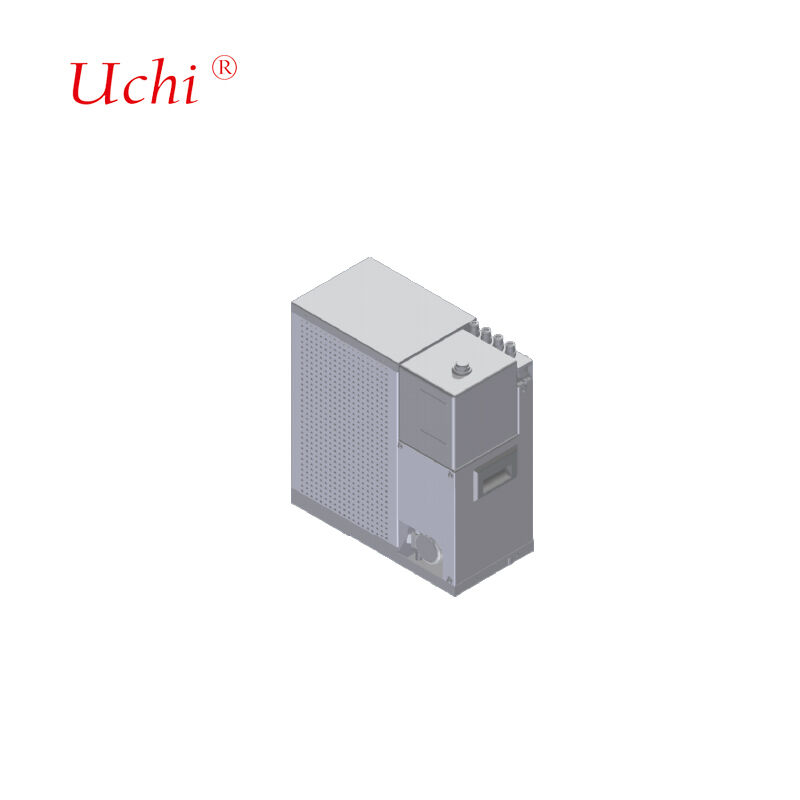

पूरी तरह से लिक्विड-कूल्ड चार्जिंग स्टैक लिक्विड कूलिंग सिस्टम जिसमें 2.4KW हीट सोर्स पावर है
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | Dongguan, Guangdong, चीन |
| ब्रांड नाम: | Uchi |
| प्रमाणन: | SMC |
| मॉडल संख्या: | २.४ |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 100 पीसी |
|---|---|
| मूल्य: | विनिमय योग्य |
| भुगतान शर्तें: | टी/टी, पेपैल, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति की क्षमता: | प्रति माह 50000000pcs |
|
विस्तार जानकारी |
|||
| ऊष्मा स्रोत शक्ति: | 2.4kW | शीतलक प्रकार: | एथिलीन ग्लाइकोल घोल या सिलिकॉन तेल |
|---|---|---|---|
| लागू लिक्विड-कूल्ड गन करंट: | 600A से 800A (5m-7m चार्जिंग केबल, सिंगल गन के लिए 600A) | शोर: | ≤60DB |
| परिवेश का तापमान: | -30~55° सेल्सियस | नमी: | 5%～90% |
| ऊंचाई: | ≤2000m | तरल शीतलन इकाई आयाम: | 380×220×550मिमी (डब्ल्यू*एल*एच) |
| इनपुट वोल्टेज: | 24V डीसी | आगत बहाव: | ≤10A |
| प्रवाह दर: | 0 से 5L/मिनट | ||
| प्रमुखता देना: | 2.4KW पावर वाली लिक्विड कूलिंग प्लेट,पूरी तरह से लिक्विड-कूल्ड चार्जिंग स्टैक,हीट सोर्स के साथ लिक्विड कूलिंग सिस्टम |
||
उत्पाद विवरण
पूरी तरह से लिक्विड-कूल्ड चार्जिंग स्टैक सिस्टम
अल्ट्रा-फास्ट चार्जिंग अनुप्रयोगों के लिए डिज़ाइन की गई 2.4KW ताप स्रोत शक्ति के साथ उन्नत तरल शीतलन प्रणाली।
तंत्र अवलोकन
रेडिएटर, सर्कुलेटिंग पंप, मेक-अप पंप, पानी के टैंक, सेंसर, पंखे और नियंत्रण प्रणालियों से बना व्यापक तरल शीतलन समाधान। पूर्ण अनुकूलन क्षमताओं के साथ लिक्विड-कूल्ड चार्जिंग पाइल्स के नीचे स्थापना के लिए डिज़ाइन किया गया।
- आवेदन पत्र:लिक्विड-कूल्ड अल्ट्रा-फास्ट चार्जिंग टर्मिनल
तकनीकी निर्देश
- लिक्विड-कूल्ड गन करंट: 600A से 800A (5m-7m चार्जिंग केबल, सिंगल गन के लिए 600A)
- ताप स्रोत शक्ति: 2.4KW
- शीतलक प्रकार: एथिलीन ग्लाइकोल समाधान या सिलिकॉन तेल
- ऑपरेटिंग वातावरण का तापमान: -40°C से 55°C
- इनपुट वोल्टेज: 24V DC; इनपुट करंट: ≤10A; प्रवाह दर: 0 से 5L/मिनट
- संचार: 485 (मोडबस आरटीयू प्रोटोकॉल)
- शोर स्तर: ≤60dB
- परिवेश का तापमान: -30°C से 55°C
- आर्द्रता: 5% से 90%
- ऊंचाई: ≤2000 मी
- इकाई आयाम: 380×220×550 मिमी (डब्ल्यू×एल×एच)
कोल्ड प्लेट रेडिएटर डिजाइन
ग्राहक बिजली खपत डेटा और गर्मी वितरण पैटर्न के आधार पर कस्टम आंतरिक प्रवाह चैनल डिजाइन। हमारी इंजीनियरिंग प्रक्रिया में इष्टतम थर्मल और हाइड्रोलिक प्रदर्शन लक्ष्यों को प्राप्त करने के लिए पुनरावृत्त पैरामीटर समायोजन के साथ व्यापक सिमुलेशन विश्लेषण शामिल है।
उत्पादन उपकरण क्षमताएँ
| उपकरण प्रकार | मात्रा | तकनीकी मापदंड |
|---|---|---|
| टनल ब्रेज़िंग फर्नेस | 2 इकाइयाँ | अधिकतम वेल्डिंग आयाम: 1000 मिमी (डब्ल्यू) * 250 मिमी (एच), लंबाई असीमित अधिकतम वेल्डिंग तापमान: 950℃ लागू सामग्री: तांबा, एल्यूमिनियम |
| वैक्यूम ब्रेज़िंग फर्नेस | 2 इकाइयाँ | अधिकतम वेल्डिंग आयाम: 800 मिमी * 1200 मिमी * 800 मिमी अधिकतम वेल्डिंग तापमान: 1200℃ लागू सामग्री: तांबा, एल्यूमीनियम, स्टेनलेस स्टील |
| हीलियम रिसाव का पता लगाने वाले उपकरण | 2 इकाइयाँ | अधिकतम परीक्षण आयाम: 2500 मिमी * 750 मिमी * 700 मिमी परीक्षण दबाव सीमा: 0-3MPa परीक्षण परिशुद्धता: 2g/वर्ष या ≤1*10⁻⁶ Pa*m³/s |
| हाइड्रोस्टैटिक परीक्षण उपकरण | 2 इकाइयाँ | अधिकतम परीक्षण आयाम: 2500 मिमी * 1500 मिमी * 1000 मिमी परीक्षण दबाव सीमा: 0-5MPa |
| वायवीय परीक्षण उपकरण | 2 इकाइयाँ | अधिकतम परीक्षण आयाम: असीमित परीक्षण दबाव सीमा: 0-5MPa परीक्षण परिशुद्धता: 1Pa |
उन्नत टांकना प्रौद्योगिकी
हमारी वैक्यूम ब्रेज़िंग प्रक्रिया आधार सामग्री की तुलना में कम पिघलने बिंदु वाले भराव धातु का उपयोग करके एल्यूमीनियम प्लेटों को जोड़ती है, जिससे अवशिष्ट संक्षारक प्रवाह के बिना बेहद मजबूत जोड़ बनते हैं। यह उच्च-स्तरीय तकनीक एक समान हीटिंग, सटीक तापमान नियंत्रण प्रदान करती है, सफाई के बाद की आवश्यकताओं को समाप्त करती है, और भाग विरूपण को कम करती है।
तरल शीतलन प्रणाली प्रौद्योगिकी
उच्च-शक्ति तरल शीतलन प्रणालियों को तेजी से गर्मी अवशोषण में सक्षम हीट सिंक की आवश्यकता होती है। तरल पदार्थों की उच्च विशिष्ट ऊष्मा क्षमता का लाभ उठाते हुए, हमारे सिस्टम तरल प्रवाह के माध्यम से बड़ी मात्रा में ऊष्मा स्थानांतरित करते हैं, जो कई सौ वॉट से लेकर एक किलोवाट से अधिक तक की ऊष्मा को नष्ट करने में सक्षम है।
लिक्विड कोल्ड प्लेट की किस्में
- बरीड-ट्यूब लिक्विड कोल्ड प्लेट:प्लेटों को ग्रूव करके, अंदर तांबे की ट्यूबों को गाड़कर और वेल्डिंग करके, फिर वेल्डिंग के माध्यम से भली भांति सील करके निर्मित किया गया। उत्कृष्ट थर्मल संपर्क के लिए विश्वसनीय तरल जकड़न, परिचालन सुरक्षा और उच्च समतलता सुनिश्चित करता है।
- सम्मिलित-ट्यूब तरल शीत प्लेट:न्यूनतम थर्मल प्रतिरोध के लिए सख्त समतलता नियंत्रण के साथ, वेल्डिंग या बॉन्डिंग प्रक्रियाओं का उपयोग करके एल्यूमीनियम प्लेट सतहों पर तांबे की ट्यूबों को एम्बेड करके निर्मित किया जाता है।
- चैनल-प्रकार तरल शीत प्लेट:ड्रिलिंग, एक्सट्रूज़न और सटीक मशीनिंग के माध्यम से तांबे या एल्यूमीनियम सब्सट्रेट्स पर आंतरिक प्रवाह चैनल बनाए जाते हैं, जिन्हें घर्षण वेल्डिंग या उच्च तापमान टांकने के माध्यम से सील किया जाता है।
- तरल शीतलक ब्लॉक:ऊष्मा विनिमय सतह क्षेत्र को अधिकतम करने के लिए स्किविंग फिन तकनीक के माध्यम से बनाए गए आंतरिक प्रवाह चैनलों के साथ उच्च-शक्ति चिप गर्मी अपव्यय के लिए।
सामग्री-विशिष्ट शीतलन उत्पाद
कॉपर-ब्रेज़्ड तरल शीतलन उत्पाद:GB200 लिक्विड कूलिंग मॉड्यूल, H20 लिक्विड कूलिंग मॉड्यूल, ऑप्टिकल मॉड्यूल लिक्विड कूलिंग मॉड्यूल और अन्य कॉपर कोल्ड प्लेटें। फॉस्फोर कॉपर, सिल्वर-आधारित, निकल-आधारित और सोना-आधारित सोल्डर के साथ संगत।
एल्यूमिनियम-ब्रेज़्ड तरल शीतलक उत्पाद:एलटीएस साइफन रेडिएटर, डाई-कास्ट इलेक्ट्रॉनिक कंट्रोल लिक्विड कूलिंग बॉक्स, पावर सप्लाई स्टैम्प्ड लिक्विड कूलिंग प्लेट, मोटर इलेक्ट्रॉनिक कंट्रोल लिक्विड कूलिंग प्लेट, 6G-3DRVC रेडिएटर, और अन्य ब्रेज़्ड लिक्विड कूलिंग रेडिएटर।
स्टेनलेस स्टील-ब्रेज़्ड तरल शीतलक उत्पाद:लिक्विड कूलिंग मैनिफोल्ड, DIMM लिक्विड कूलिंग मॉड्यूल, और अन्य स्टेनलेस स्टील लिक्विड कूलिंग मैनिफोल्ड।
प्रमुख अनुप्रयोग
- लेजर और चिकित्सा उपकरण
- ईवी पावर बैटरी पैक कूलिंग
- पावर इलेक्ट्रॉनिक्स और मोटर ड्राइव डिवाइस
- माइक्रोवेव 5G ट्रांसमिशन सिस्टम
- नवीकरणीय ऊर्जा प्रणालियाँ
- आईजीबीटी और पावर सेमी-कंडक्टर सिस्टम
- डेटा केंद्र और औद्योगिक बिजली अनुप्रयोग
- रक्षा प्रणालियाँ और एवियोनिक्स
- ईंधन सेल और कर्षण प्रणाली
गुणवत्ता आश्वासन
हम व्यापक परीक्षण उपकरणों के साथ कठोर गुणवत्ता मानकों को बनाए रखते हैं जिनमें शामिल हैं:
- 1 समन्वय मापने की मशीन
- 1 प्रोजेक्टर उपकरण
- 2 जल उच्च दबाव परीक्षण मशीनें
- 4 थर्मल प्रतिरोध परीक्षण मशीनें
- 2 तरल रिसाव परीक्षण मशीनें
ग्राहक सेवा प्रतिबद्धता
- सभी पूछताछों का त्वरित उत्तर
- गुणवत्ता की गारंटी के साथ प्रतिस्पर्धी मूल्य निर्धारण
- कुशल उत्पादन शेड्यूलिंग
- इष्टतम परिवहन समाधान
- व्यापक तकनीकी सहायता
अक्सर पूछे जाने वाले प्रश्नों
क्या आप एक ट्रेडिंग कंपनी या निर्माता हैं?
हम व्यापक अनुभव और एक मजबूत तकनीकी टीम के साथ हीट सिंक और वॉटर कूलिंग प्लेट्स के एक पेशेवर निर्माता हैं, जिसमें स्वचालित और मशीनीकृत उत्पादन शामिल है।
हम व्यापक अनुभव और एक मजबूत तकनीकी टीम के साथ हीट सिंक और वॉटर कूलिंग प्लेट्स के एक पेशेवर निर्माता हैं, जिसमें स्वचालित और मशीनीकृत उत्पादन शामिल है।
क्या आपने पहले और किन क्षेत्रों में माल निर्यात किया है?
हमारे कुल उत्पादन का 60% जापान, भारत, ब्रिटेन, कनाडा, अमेरिका और ब्राजील को निर्यात किया जाता है।
हमारे कुल उत्पादन का 60% जापान, भारत, ब्रिटेन, कनाडा, अमेरिका और ब्राजील को निर्यात किया जाता है।
आपके यहां कितने कर्मचारी हैं?
बिक्री, क्रय, इंजीनियरिंग, क्यूए, गोदाम और उत्पादन विभागों में लगभग 100 कर्मचारी।
बिक्री, क्रय, इंजीनियरिंग, क्यूए, गोदाम और उत्पादन विभागों में लगभग 100 कर्मचारी।
यदि हम डिज़ाइन से सहमत हैं तो क्या आप नमूने प्रदान कर सकते हैं?
हाँ, हम बड़े पैमाने पर उत्पादन से पहले पुष्टि के लिए नमूने प्रदान करते हैं, साथ ही यदि आवश्यक हो तो तकनीकी चित्र भी प्रदान करते हैं।
हाँ, हम बड़े पैमाने पर उत्पादन से पहले पुष्टि के लिए नमूने प्रदान करते हैं, साथ ही यदि आवश्यक हो तो तकनीकी चित्र भी प्रदान करते हैं।
आप किन पैकिंग विधियों का उपयोग करते हैं?
परिवहन के दौरान इष्टतम सुरक्षा के लिए सामान्य डिब्बों और टाइट-प्रूफ कपड़े या लकड़ी के डिब्बों के साथ अनुकूलित पैकिंग।
परिवहन के दौरान इष्टतम सुरक्षा के लिए सामान्य डिब्बों और टाइट-प्रूफ कपड़े या लकड़ी के डिब्बों के साथ अनुकूलित पैकिंग।
क्या आप उत्पाद संबंधी समस्याओं के लिए तकनीकी सहायता प्रदान करते हैं?
शिपिंग से पहले सभी उत्पादों का पूरी तरह से निरीक्षण किया जाता है। किसी भी समस्या के लिए, हम तत्काल तकनीकी समाधान प्रदान करते हैं।
शिपिंग से पहले सभी उत्पादों का पूरी तरह से निरीक्षण किया जाता है। किसी भी समस्या के लिए, हम तत्काल तकनीकी समाधान प्रदान करते हैं।
