चार्जिंग कनेक्टर की लिक्विड कूलिंग प्रणाली का उपयोग चार्जिंग गन के थर्मल प्रबंधन के लिए किया जाता है
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | Dongguan, Guangdong, चीन |
| ब्रांड नाम: | Uchi |
| प्रमाणन: | SMC |
| मॉडल संख्या: | चार्जिंग कनेक्टर लिक्विड कूलिंग सिस्टम |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 100 पीसी |
|---|---|
| मूल्य: | विनिमय योग्य |
| भुगतान शर्तें: | टी/टी, पेपैल, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति की क्षमता: | प्रति माह 50000000pcs |
|
विस्तार जानकारी |
|||
| प्रमुखता देना: | लिक्विड कूलिंग सिस्टम चार्जिंग कनेक्टर,थर्मल प्रबंधन चार्जिंग गन,लिक्विड कूलिंग प्लेट थर्मल समाधान |
||
|---|---|---|---|
उत्पाद विवरण

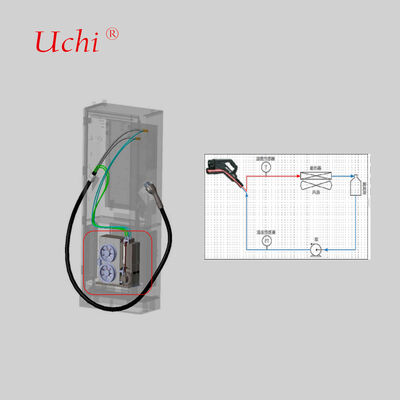

चार्जिंग कनेक्टर थर्मल प्रबंधन के लिए लिक्विड कूलिंग सिस्टम
उच्च-शक्ति चार्जिंग अनुप्रयोगों में चार्जिंग गन के थर्मल प्रबंधन के लिए विशेष रूप से डिज़ाइन किया गया उन्नत लिक्विड कूलिंग सिस्टम।
सिस्टम घटक और संरचना
- लिक्विड-कूल्ड हीट एक्सचेंजर्स, सर्कुलेटिंग पंप, मेक-अप पंप, वाटर टैंक, सेंसर, पंखे और नियंत्रण प्रणालियों सहित व्यापक प्रणाली
- मुख्य चार्जिंग पाइल कैबिनेट के ऊपर स्थापना के लिए डिज़ाइन किया गया
- 600KW अल्ट्रा-फास्ट चार्जिंग पाइल रेक्टिफायर कैबिनेट के लिए उपयुक्त
अनुप्रयोग क्षेत्र
मुख्य रूप से चार्जिंग गन के थर्मल प्रबंधन के लिए उपयोग किया जाता है। सिस्टम में चार्जिंग पाइल के अंदर स्थापना के लिए कॉम्पैक्ट डिज़ाइन, आसान रखरखाव और ग्राहक आवश्यकताओं के आधार पर अनुकूलन योग्य कॉन्फ़िगरेशन हैं। होस्ट के लिए RS-485 संचार के साथ PLC या सिंगल-चिप माइक्रो कंप्यूटर के माध्यम से सिस्टम नियंत्रण।
एकाधिक पावर रेटिंग के लिए मौजूदा लिक्विड-कूल्ड चार्जिंग गन के साथ संगत: 1.5/1.8/2.4/4.5/6.5/9.5 kW, कनेक्टर्स मुख्यधारा के चार्जिंग केबलों और कनेक्टर्स के साथ संगत हैं।
कोल्ड प्लेट रेडिएटर डिज़ाइन
ग्राहक बिजली खपत डेटा और गर्मी वितरण पैटर्न के आधार पर कस्टम आंतरिक प्रवाह चैनल डिज़ाइन। हमारी इंजीनियरिंग प्रक्रिया में इष्टतम थर्मल और हाइड्रोलिक प्रदर्शन लक्ष्यों को प्राप्त करने के लिए पुनरावृत्ति पैरामीटर समायोजन के साथ व्यापक सिमुलेशन विश्लेषण शामिल है।
उत्पादन उपकरण क्षमताएं
| उपकरण का प्रकार | मात्रा | तकनीकी पैरामीटर |
|---|---|---|
| टनल ब्रेज़िंग फर्नेस | 2 इकाइयाँ | अधिकतम वेल्डिंग आयाम: 1000 मिमी (डब्ल्यू) * 250 मिमी (एच), लंबाई असीमित अधिकतम वेल्डिंग तापमान: 950℃ लागू सामग्री: तांबा, एल्यूमीनियम |
| वैक्यूम ब्रेज़िंग फर्नेस | 2 इकाइयाँ | अधिकतम वेल्डिंग आयाम: 800 मिमी * 1200 मिमी * 800 मिमी अधिकतम वेल्डिंग तापमान: 1200℃ लागू सामग्री: तांबा, एल्यूमीनियम, स्टेनलेस स्टील |
| हीलियम लीक डिटेक्शन उपकरण | 2 इकाइयाँ | अधिकतम परीक्षण आयाम: 2500 मिमी * 750 मिमी * 700 मिमी परीक्षण दबाव रेंज: 0-3MPa परीक्षण परिशुद्धता: 2g/वर्ष या ≤1*10⁻⁶ Pa*m³/s |
| हाइड्रोस्टैटिक परीक्षण उपकरण | 2 इकाइयाँ | अधिकतम परीक्षण आयाम: 2500 मिमी * 1500 मिमी * 1000 मिमी परीक्षण दबाव रेंज: 0-5MPa |
| वायवीय परीक्षण उपकरण | 2 इकाइयाँ | अधिकतम परीक्षण आयाम: असीमित परीक्षण दबाव रेंज: 0-5MPa परीक्षण परिशुद्धता: 1Pa |
उन्नत ब्रेज़िंग तकनीक
हमारी वैक्यूम ब्रेज़िंग प्रक्रिया आधार सामग्री की तुलना में कम गलनांक वाले भराव धातु का उपयोग करके एल्यूमीनियम प्लेटों को जोड़ती है, बिना अवशिष्ट संक्षारक फ्लक्स के बेहद मजबूत जोड़ बनाती है। यह उच्च-अंत तकनीक समान हीटिंग, सटीक तापमान नियंत्रण प्रदान करती है, पोस्ट-सफाई आवश्यकताओं को समाप्त करती है, और भाग विरूपण को कम करती है।
लिक्विड कूलिंग सिस्टम तकनीक
उच्च-शक्ति लिक्विड कूलिंग सिस्टम को तेजी से गर्मी अवशोषण में सक्षम हीट सिंक की आवश्यकता होती है। तरल पदार्थों की उच्च विशिष्ट ताप क्षमता का लाभ उठाते हुए, हमारे सिस्टम तरल प्रवाह के माध्यम से बड़ी मात्रा में गर्मी स्थानांतरित करते हैं, जो सैकड़ों वाट से लेकर एक किलोवाट से अधिक तक गर्मी को नष्ट करने में सक्षम हैं।
लिक्विड कोल्ड प्लेट किस्में
- दफन-ट्यूब लिक्विड कोल्ड प्लेट: प्लेटों को ग्रूविंग करके, अंदर तांबे की ट्यूबों को दफन और वेल्डिंग करके, फिर वेल्डिंग के माध्यम से एयरटाइट सीलिंग करके निर्मित। उत्कृष्ट थर्मल संपर्क के लिए विश्वसनीय तरल तंगी, परिचालन सुरक्षा और उच्च सपाटता सुनिश्चित करता है।
- इन्सर्टेड-ट्यूब लिक्विड कोल्ड प्लेट: वेल्डिंग या बॉन्डिंग प्रक्रियाओं का उपयोग करके एल्यूमीनियम प्लेट सतहों पर तांबे की ट्यूबों को एम्बेड करके निर्मित, न्यूनतम थर्मल प्रतिरोध के लिए सख्त सपाटता नियंत्रण के साथ।
- चैनल-प्रकार लिक्विड कोल्ड प्लेट: आंतरिक प्रवाह चैनल ड्रिलिंग, एक्सट्रूज़न और सटीक मशीनिंग के माध्यम से तांबे या एल्यूमीनियम सब्सट्रेट पर बनते हैं, घर्षण वेल्डिंग या उच्च तापमान ब्रेज़िंग के माध्यम से सील किए जाते हैं।
- लिक्विड कूलिंग ब्लॉक: उच्च-शक्ति चिप गर्मी अपव्यय के लिए आंतरिक प्रवाह चैनल स्किविंग फिन तकनीक के माध्यम से बनाए जाते हैं ताकि गर्मी विनिमय सतह क्षेत्र को अधिकतम किया जा सके।
सामग्री-विशिष्ट कूलिंग उत्पाद
कॉपर-ब्रेज़्ड लिक्विड कूलिंग उत्पाद: GB200 लिक्विड कूलिंग मॉड्यूल, H20 लिक्विड कूलिंग मॉड्यूल, ऑप्टिकल मॉड्यूल लिक्विड कूलिंग मॉड्यूल, और अन्य तांबे की कोल्ड प्लेट। फॉस्फोर कॉपर, सिल्वर-आधारित, निकल-आधारित और गोल्ड-आधारित सोल्डर के साथ संगत।
एल्यूमीनियम-ब्रेज़्ड लिक्विड कूलिंग उत्पाद: LTS साइफन रेडिएटर, डाई-कास्ट इलेक्ट्रॉनिक कंट्रोल लिक्विड कूलिंग बॉक्स, पावर सप्लाई स्टैम्प्ड लिक्विड कूलिंग प्लेट, मोटर इलेक्ट्रॉनिक कंट्रोल लिक्विड कूलिंग प्लेट, 6G-3DRVC रेडिएटर, और अन्य ब्रेज़्ड लिक्विड कूलिंग रेडिएटर।
स्टेनलेस स्टील-ब्रेज़्ड लिक्विड कूलिंग उत्पाद: लिक्विड कूलिंग मैनिफोल्ड, DIMM लिक्विड कूलिंग मॉड्यूल, और अन्य स्टेनलेस स्टील लिक्विड कूलिंग मैनिफोल्ड।
मुख्य अनुप्रयोग
- लेजर और चिकित्सा उपकरण
- ईवी पावर बैटरी पैक कूलिंग
- पावर इलेक्ट्रॉनिक्स और मोटर ड्राइव डिवाइस
- माइक्रोवेव 5जी ट्रांसमिशन सिस्टम
- नवीकरणीय ऊर्जा प्रणाली
- आईजीबीटी और पावर सेमी-कंडक्टर सिस्टम
- डेटा सेंटर और औद्योगिक बिजली अनुप्रयोग
- रक्षा प्रणाली और एवियोनिक्स
- ईंधन सेल और कर्षण प्रणाली
गुणवत्ता आश्वासन
हम व्यापक परीक्षण उपकरणों के साथ कठोर गुणवत्ता मानकों को बनाए रखते हैं जिनमें शामिल हैं:
- 1 समन्वय मापने की मशीन
- 1 प्रोजेक्टर उपकरण
- 2 पानी उच्च दबाव परीक्षण मशीनें
- 4 थर्मल प्रतिरोध परीक्षण मशीनें
- 2 तरल रिसाव परीक्षण मशीनें
ग्राहक सेवा प्रतिबद्धता
- सभी पूछताछ का तुरंत जवाब
- गारंटीकृत गुणवत्ता के साथ प्रतिस्पर्धी मूल्य निर्धारण
- कुशल उत्पादन शेड्यूलिंग
- इष्टतम परिवहन समाधान
- व्यापक तकनीकी सहायता
अक्सर पूछे जाने वाले प्रश्न
क्या आप एक ट्रेडिंग कंपनी या निर्माता हैं? हम गर्मी सिंक और पानी ठंडा करने वाली प्लेटों के एक पेशेवर निर्माता हैं जिनके पास व्यापक अनुभव और एक मजबूत तकनीकी टीम है, जिसमें स्वचालित और मशीनीकृत उत्पादन शामिल है।
क्या आपने पहले माल का निर्यात किया है और किन क्षेत्रों में? हमारे कुल उत्पादन का 60% जापान, भारत, यूके, कनाडा, यूएसए और ब्राजील को निर्यात किया जाता है।
आपके कितने कर्मचारी हैं? बिक्री, खरीद, इंजीनियरिंग, क्यूए, गोदाम और उत्पादन विभागों में लगभग 100 कर्मचारी।
क्या आप डिजाइन से सहमत होने पर नमूने प्रदान कर सकते हैं? हाँ, हम बड़े पैमाने पर उत्पादन से पहले पुष्टि के लिए नमूने प्रदान करते हैं, साथ ही यदि आवश्यक हो तो तकनीकी चित्र भी प्रदान करते हैं।
आप किन पैकिंग विधियों का उपयोग करते हैं? परिवहन के दौरान इष्टतम सुरक्षा के लिए सामान्य डिब्बों और तंग-प्रूफ कपड़े या लकड़ी के डिब्बों के साथ अनुकूलित पैकिंग।
क्या आप उत्पाद संबंधी समस्याओं के लिए तकनीकी सहायता प्रदान करते हैं? शिपिंग से पहले सभी उत्पादों का पूरी तरह से निरीक्षण किया जाता है। किसी भी समस्या के लिए, हम तत्काल तकनीकी समाधान प्रदान करते हैं।
