720 फुल लिक्विड-कूल्ड चार्जिंग पाइल कूलिंग सिस्टम 720kW अल्ट्रा-फास्ट चार्जिंग पाइल्स के रेक्टिफायर कैबिनेट के लिए उपयुक्त है।
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | Dongguan, Guangdong, चीन |
| ब्रांड नाम: | Uchi |
| प्रमाणन: | SMC |
| मॉडल संख्या: | 600S |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 100 पीसी |
|---|---|
| मूल्य: | विनिमय योग्य |
| भुगतान शर्तें: | टी/टी, पेपैल, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति की क्षमता: | प्रति माह 50000000pcs |
|
विस्तार जानकारी |
|||
| लागू अल्ट्रा-फास्ट चार्जिंग पाइल पावर: | 600kW | ऊष्मा स्रोत शक्ति: | 30 किलोवाट |
|---|---|---|---|
| शीतलक प्रकार: | शीतलक प्रकार | सिस्टम मॉड्यूल की संख्या: | 15 पीसीएस |
| एकल मॉड्यूल प्रवाह दर: | 6 एल / मिनट | सिस्टम आवृत्ति कमी तापमान:: | 60 ℃ |
| बिजली आपूर्ति की आवश्यकता: | एसी 220V, 50 हर्ट्ज | संरक्षण वर्ग: | आईपी54 |
| शोर: | ≤60DB | परिवेश का तापमान: | -30~55° सेल्सियस |
| नमी: | 5%～90% | ऊंचाई: | ≤2000m |
| तरल शीतलन इकाई आयाम: | 1600×900×475 मिमी (पंखे सहित ऊंचाई) | ||
| प्रमुखता देना: | 720kW लिक्विड कूलिंग प्लेट,फुल लिक्विड-कूल्ड चार्जिंग पाइल,रेक्टिफायर कैबिनेट कूलिंग सिस्टम |
||
उत्पाद विवरण

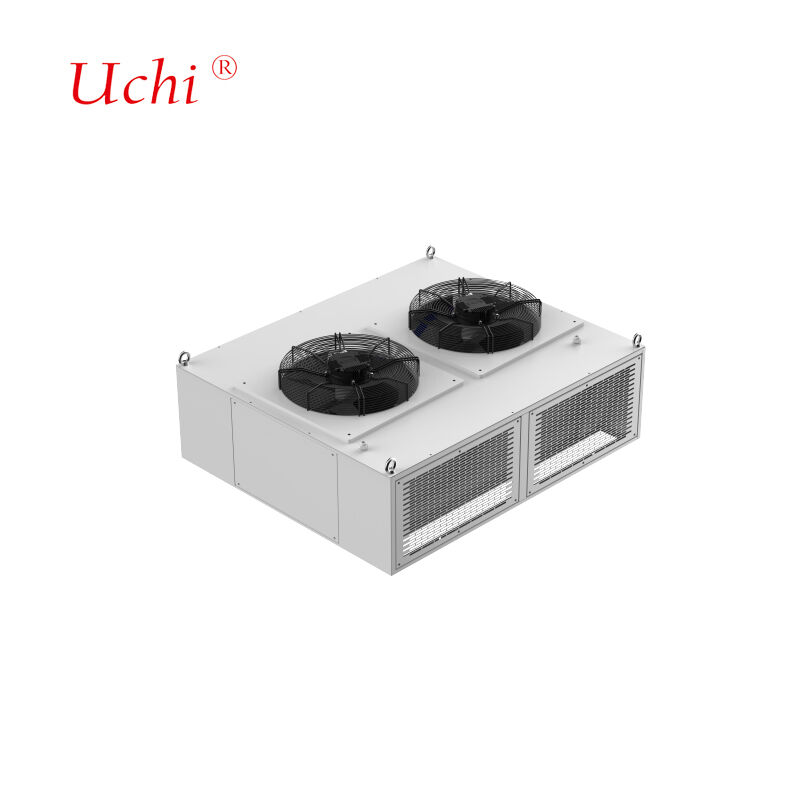

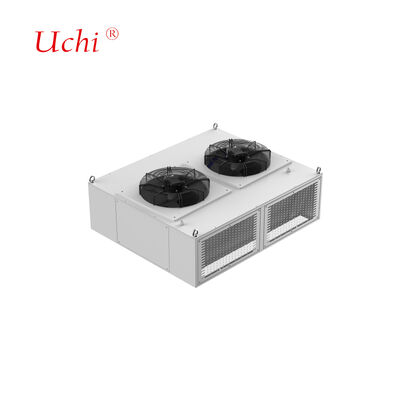

720kW पूर्ण तरल-ठंडा चार्जिंग ढेर शीतलन प्रणाली
उन्नत शीतलन समाधान विशेष रूप से 720 किलोवाट के अल्ट्रा-फास्ट चार्जिंग ढेरों के रेक्टिफायर कैबिनेट के लिए डिज़ाइन किया गया है, जो उत्कृष्ट थर्मल प्रबंधन प्रदर्शन प्रदान करता है।
संरचनात्मक डिजाइन और तकनीकी मापदंड
द्रव-कूल्ड हीट एक्सचेंजर, सर्कुलेशन पंप, मेकअप पंप, पानी के टैंक, सेंसर, प्रशंसक और नियंत्रण प्रणालियों से युक्त व्यापक प्रणाली।चार्जिंग ढेर मुख्य कैबिनेट पर शीर्ष पर स्थापित करने के लिए डिज़ाइन किया गया.
तकनीकी विनिर्देश
- लागू अति तेज चार्जिंग ढेर शक्तिः 600 किलोवाट
- गर्मी स्रोत की शक्तिः 30 किलोवाट
- शीतलक का प्रकारः 40% एथिलीन ग्लाइकोल समाधान
- सिस्टम मॉड्यूल की संख्याः 18 पीसी (एकल मॉड्यूल प्रवाह दरः 6L/मिनट)
- सिस्टम आवृत्ति घटाने का तापमानः 60°C
- बिजली की आपूर्ति की आवश्यकताः AC 220V, 50Hz
- सुरक्षा वर्गः IP54
- विद्युत कैबिनेट के साथ संचार विधिः RS485 (Modbus RTU प्रोटोकॉल)
- शोरः ≤60dB
- परिवेश का तापमानः -30~55°C
- आर्द्रताः 5%~90%
- ऊंचाईः ≤2000 मीटर
- तरल शीतलन इकाई के आयामः 1600*900*475 मिमी (ऊंचाई प्रशंसकों सहित)
शीत प्लेट रेडिएटर डिजाइन
ग्राहक की बिजली खपत डेटा और गर्मी वितरण पैटर्न के आधार पर कस्टम आंतरिक प्रवाह चैनल डिजाइन।हमारी इंजीनियरिंग प्रक्रिया में इष्टतम थर्मल और हाइड्रोलिक प्रदर्शन लक्ष्यों को प्राप्त करने के लिए पुनरावर्ती पैरामीटर समायोजन के साथ व्यापक सिमुलेशन विश्लेषण शामिल है.
उत्पादन उपकरण क्षमता
| उपकरण का प्रकार | मात्रा | तकनीकी मापदंड |
|---|---|---|
| टनेल ब्राज़िंग फर्नेस | 2 इकाइयाँ | अधिकतम वेल्डिंग आयामः 1000 मिमी (डब्ल्यू) * 250 मिमी (एच), लंबाई असीमित अधिकतम वेल्डिंग तापमानः 950°C लागू सामग्री: तांबा, एल्यूमीनियम |
| वैक्यूम ब्रेज़िंग फर्नेस | 2 इकाइयाँ | अधिकतम वेल्डिंग आयामः 800mm * 1200mm * 800mm अधिकतम वेल्डिंग तापमानः 1200°C लागू सामग्री: तांबा, एल्यूमीनियम, स्टेनलेस स्टील |
| हीलियम लीक का पता लगाने वाला उपकरण | 2 इकाइयाँ | अधिकतम परीक्षण आयामः 2500 मिमी * 750 मिमी * 700 मिमी परीक्षण दबाव सीमाः 0-3MPa परीक्षण परिशुद्धताः 2 ग्राम/वर्ष या ≤1*10−6 Pa*m3/s |
| हाइड्रोस्टैटिक परीक्षण उपकरण | 2 इकाइयाँ | अधिकतम परीक्षण आयामः 2500 मिमी * 1500 मिमी * 1000 मिमी परीक्षण दबाव सीमाः 0-5 एमपीए |
| वायवीय परीक्षण उपकरण | 2 इकाइयाँ | अधिकतम परीक्षण आयामः असीमित परीक्षण दबाव सीमाः 0-5 एमपीए परीक्षण सटीकताः 1Pa |
उन्नत ब्रेज़िंग तकनीक
हमारी वैक्यूम ब्रेज़िंग प्रक्रिया में बेस सामग्री की तुलना में कम पिघलने के बिंदुओं के साथ भरने वाली धातु का उपयोग करके एल्यूमीनियम प्लेटों को जोड़ा जाता है, जिससे अवशिष्ट संक्षारक प्रवाह के बिना बेहद मजबूत जोड़ होते हैं।यह उन्नत तकनीक समान ताप प्रदान करती है, सटीक तापमान नियंत्रण, सफाई के बाद की आवश्यकताओं को समाप्त करता है, और भाग विकृति को कम करता है।
तरल शीतलन प्रणाली प्रौद्योगिकी
उच्च-शक्ति वाले तरल शीतलन प्रणालियों के लिए तेजी से गर्मी अवशोषण करने में सक्षम हीट सिंक की आवश्यकता होती है। तरल पदार्थों की उच्च विशिष्ट गर्मी क्षमता का लाभ उठाते हुए,हमारे सिस्टम तरल प्रवाह के माध्यम से गर्मी की बड़ी मात्रा में स्थानांतरित, कई सौ वाट से लेकर एक किलोवाट से अधिक तक गर्मी फैलाने में सक्षम है।
तरल शीत प्लेट की किस्में
- दफन ट्यूब तरल शीत प्लेटःनली प्लेटों, दफन और अंदर वेल्डिंग तांबे के ट्यूबों, फिर वेल्डिंग के माध्यम से हेर्मेटिक सील द्वारा निर्मित। विश्वसनीय तरलता tightness, संचालन सुरक्षा सुनिश्चित करता है,और उत्कृष्ट थर्मल संपर्क के लिए उच्च सपाटता.
- सम्मिलित ट्यूब तरल शीत प्लेटःवेल्डिंग या बंधन प्रक्रियाओं का उपयोग करके एल्यूमीनियम प्लेट सतहों पर तांबे के ट्यूबों को एम्बेड करके निर्मित किया जाता है, न्यूनतम थर्मल प्रतिरोध के लिए सख्त समतलता नियंत्रण के साथ।
- चैनल प्रकार की तरल शीत प्लेट:घर्षण वेल्डिंग या उच्च तापमान वेल्डिंग के माध्यम से सील, ड्रिलिंग, एक्सट्रूज़न और सटीक मशीनिंग के माध्यम से तांबे या एल्यूमीनियम सब्सट्रेट पर निर्मित आंतरिक प्रवाह चैनल।
- तरल शीतलन ब्लॉक:उच्च शक्ति वाले चिप गर्मी अपव्यय के लिए आंतरिक प्रवाह चैनलों के साथ जो कि गर्मी विनिमय सतह क्षेत्र को अधिकतम करने के लिए स्किविंग फिन तकनीक के माध्यम से बनाए गए हैं।
सामग्री-विशिष्ट शीतलन उत्पाद
तांबे से बने तरल शीतलन उत्पाद:GB200 तरल शीतलन मॉड्यूल, H20 तरल शीतलन मॉड्यूल, ऑप्टिकल मॉड्यूल तरल शीतलन मॉड्यूल, और अन्य तांबे की ठंडी प्लेटें।निकेल आधारित और सोने आधारित सोल्डर्स.
एल्यूमीनियम से बने तरल शीतलन उत्पाद:एलटीएस सिफॉन रेडिएटर, डाई-कास्ट इलेक्ट्रॉनिक कंट्रोल लिक्विड कूलिंग बॉक्स, पावर सप्लाई स्टैम्प्ड लिक्विड कूलिंग प्लेट, मोटर इलेक्ट्रॉनिक कंट्रोल लिक्विड कूलिंग प्लेट, 6जी-3डीआरवीसी रेडिएटर,और अन्य पट्टेदार तरल शीतलन रेडिएटर.
स्टेनलेस स्टील से बने तरल शीतलन उत्पाद:तरल शीतलन मंडल, डीआईएमएम तरल शीतलन मॉड्यूल और अन्य स्टेनलेस स्टील तरल शीतलन मंडल।
प्रमुख अनुप्रयोग
- लेजर और चिकित्सा उपकरण
- ईवी पावर बैटरी पैक शीतलन
- पावर इलेक्ट्रॉनिक्स और मोटर ड्राइव डिवाइस
- माइक्रोवेव 5जी ट्रांसमिशन सिस्टम
- नवीकरणीय ऊर्जा प्रणाली
- आईजीबीटी और पावर सेमीकंडक्टर सिस्टम
- डाटा सेंटर और औद्योगिक बिजली अनुप्रयोग
- रक्षा प्रणाली और एवियोनिक्स
- ईंधन सेल और ट्रैक्शन सिस्टम
गुणवत्ता आश्वासन
हम व्यापक परीक्षण उपकरण सहित सख्त गुणवत्ता मानकों को बनाए रखते हैंः
- 1 निर्देशांक मापने की मशीन
- 1 प्रोजेक्टर उपकरण
- 2 जल उच्च दबाव परीक्षण मशीनें
- 4 थर्मल रेजिस्टेंस टेस्टिंग मशीन
- 2 तरल लीक परीक्षण मशीनें
ग्राहक सेवा प्रतिबद्धता
- सभी पूछताछों के लिए शीघ्र प्रतिक्रिया
- गुणवत्ता की गारंटी के साथ प्रतिस्पर्धी मूल्य निर्धारण
- कुशल उत्पादन अनुसूची
- इष्टतम परिवहन समाधान
- व्यापक तकनीकी सहायता
अक्सर पूछे जाने वाले प्रश्न
क्या आप एक व्यापारिक कंपनी या निर्माता हैं?हम व्यापक अनुभव और एक मजबूत तकनीकी टीम के साथ हीट सिंक और पानी शीतलन प्लेटों के एक पेशेवर निर्माता हैं, जिसमें स्वचालित और मशीनीकृत उत्पादन है।
क्या आपने पहले भी माल निर्यात किया है और किस क्षेत्र में?हमारे कुल उत्पादन का 60% जापान, भारत, यूके, कनाडा, अमेरिका और ब्राजील को निर्यात किया जाता है।
आपके कितने कर्मचारी हैं?बिक्री, खरीद, इंजीनियरिंग, गुणवत्ता नियंत्रण, गोदाम और उत्पादन विभागों में लगभग 100 कर्मचारी।
यदि हम डिजाइन के साथ सहमत हैं तो क्या आप नमूने प्रदान कर सकते हैं?हां, हम बड़े पैमाने पर उत्पादन से पहले पुष्टि के लिए नमूने प्रदान करते हैं, यदि आवश्यक हो तो तकनीकी चित्रों के साथ।
आप किस प्रकार की पैकिंग का प्रयोग करते हैं?परिवहन के दौरान इष्टतम सुरक्षा के लिए सामान्य कार्डबोर्ड और तंग-प्रूफ कपड़े या लकड़ी के कार्डबोर्ड के साथ अनुकूलित पैकिंग।
क्या आप उत्पाद के मुद्दों के लिए तकनीकी सहायता प्रदान करते हैं?शिपिंग से पहले सभी उत्पादों का पूर्ण निरीक्षण किया जाता है। किसी भी समस्या के लिए, हम तत्काल तकनीकी समाधान प्रदान करते हैं।
