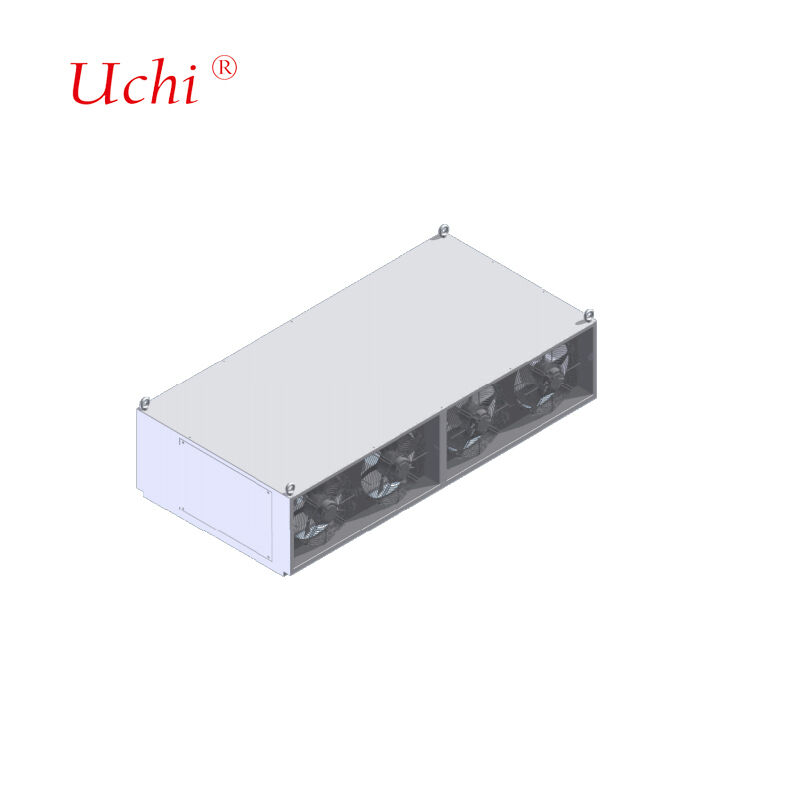

600 एस पूर्ण तरल-कूल्ड चार्जिंग पाइल कूलिंग सिस्टम 600 किलोवाट के अल्ट्रा-फास्ट चार्जिंग पाइल के रेक्टिफायर कैबिनेट के लिए उपयुक्त है।
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | Dongguan, Guangdong, चीन |
| ब्रांड नाम: | Uchi |
| प्रमाणन: | SMC |
| मॉडल संख्या: | 600S |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 100 पीसी |
|---|---|
| मूल्य: | विनिमय योग्य |
| भुगतान शर्तें: | टी/टी, पेपैल, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति की क्षमता: | प्रति माह 50000000pcs |
|
विस्तार जानकारी |
|||
| लागू अल्ट्रा-फास्ट चार्जिंग पाइल पावर: | 600kW | ऊष्मा स्रोत शक्ति: | 30 किलोवाट |
|---|---|---|---|
| शीतलक प्रकार: | शीतलक प्रकार | सिस्टम मॉड्यूल की संख्या: | 15 पीसीएस |
| एकल मॉड्यूल प्रवाह दर: | 6 एल / मिनट | सिस्टम आवृत्ति कमी तापमान:: | 60 ℃ |
| बिजली आपूर्ति की आवश्यकता: | एसी 220V, 50 हर्ट्ज | संरक्षण वर्ग: | आईपी54 |
| शोर: | ≤60DB | परिवेश का तापमान: | -30~55° सेल्सियस |
| नमी: | 5%～90% | ऊंचाई: | ≤2000m |
| तरल शीतलन इकाई आयाम: | 1600×900×475 मिमी (पंखे सहित ऊंचाई) | ||
| प्रमुखता देना: | 600S तरल शीतल चार्जिंग पाइल प्रणाली,600 किलोवाट के अल्ट्रा फास्ट चार्जिंग पाइल रेक्टिफायर,रेक्टिफायर कैबिनेट के लिए तरल शीतलन प्लेट |
||
उत्पाद विवरण
600S फुल लिक्विड-कूल्ड चार्जिंग पाइल कूलिंग सिस्टम
600kW अल्ट्रा-फास्ट चार्जिंग पाइल रेक्टिफायर कैबिनेट के लिए विशेष रूप से डिज़ाइन किया गया उन्नत कूलिंग समाधान, जो उच्च-शक्ति अनुप्रयोगों के लिए बेहतर थर्मल प्रबंधन प्रदान करता है।
सिस्टम डिज़ाइन और तकनीकी विनिर्देश
हीट एक्सचेंजर्स, सर्कुलेटिंग पंप, मेक-अप पंप, वाटर टैंक, सेंसर, पंखे और इंटेलिजेंट कंट्रोल सिस्टम से युक्त संपूर्ण लिक्विड-कूल्ड थर्मल मैनेजमेंट सिस्टम। चार्जिंग पाइल मेन कैबिनेट पर टॉप-माउंट इंस्टॉलेशन के लिए डिज़ाइन किया गया।
तकनीकी पैरामीटर
- लागू चार्जिंग पावर: 600kW
- हीट सोर्स पावर: 30kW
- शीतलक: 40% एथिलीन ग्लाइकोल सॉल्यूशन
- सिस्टम मॉड्यूल: 15 यूनिट (सिंगल मॉड्यूल फ्लो रेट: 6L/min)
- फ़्रीक्वेंसी रिडक्शन तापमान: 60℃
- बिजली की आपूर्ति: AC 220V, 50Hz
- सुरक्षा वर्ग: IP54
- संचार इंटरफ़ेस: RS485 (Modbus RTU प्रोटोकॉल)
- शोर स्तर: ≤60dB
- ऑपरेटिंग तापमान: -30°C से 55°C
- आर्द्रता सीमा: 5% से 90%
- अधिकतम ऊंचाई: 2000m
- लिक्विड कूलिंग यूनिट आयाम: 1600×900×475mm
कोल्ड प्लेट रेडिएटर डिज़ाइन
विशिष्ट बिजली खपत डेटा और गर्मी वितरण पैटर्न के आधार पर कस्टम आंतरिक प्रवाह चैनल डिज़ाइन। हमारी इंजीनियरिंग प्रक्रिया में सटीक थर्मल और हाइड्रोलिक प्रदर्शन लक्ष्यों को प्राप्त करने के लिए पुनरावृत्त पैरामीटर अनुकूलन के साथ व्यापक सिमुलेशन विश्लेषण शामिल है, जबकि इष्टतम तरल प्रवाह प्रतिरोध को बनाए रखा जाता है।
उत्पादन उपकरण क्षमताएं
| उपकरण का प्रकार | मात्रा | तकनीकी पैरामीटर |
|---|---|---|
| टनल ब्रेज़िंग फर्नेस | 2 यूनिट | अधिकतम वेल्डिंग आयाम: 1000mm (W) * 250mm (H), लंबाई असीमित अधिकतम वेल्डिंग तापमान: 950℃ लागू सामग्री: तांबा, एल्यूमीनियम |
| वैक्यूम ब्रेज़िंग फर्नेस | 2 यूनिट | अधिकतम वेल्डिंग आयाम: 800mm * 1200mm * 800mm अधिकतम वेल्डिंग तापमान: 1200℃ लागू सामग्री: तांबा, एल्यूमीनियम, स्टेनलेस स्टील |
| हीलियम लीक डिटेक्शन उपकरण | 2 यूनिट | अधिकतम परीक्षण आयाम: 2500mm * 750mm * 700mm परीक्षण दबाव रेंज: 0-3MPa परीक्षण परिशुद्धता: 2g/वर्ष या ≤1*10⁻⁶ Pa*m³/s |
| हाइड्रोस्टैटिक परीक्षण उपकरण | 2 यूनिट | अधिकतम परीक्षण आयाम: 2500mm * 1500mm * 1000mm परीक्षण दबाव रेंज: 0-5MPa |
| वायवीय परीक्षण उपकरण | 2 यूनिट | अधिकतम परीक्षण आयाम: असीमित परीक्षण दबाव रेंज: 0-5MPa परीक्षण परिशुद्धता: 1Pa |
उन्नत ब्रेज़िंग तकनीक
हमारी वैक्यूम ब्रेज़िंग प्रक्रिया एल्यूमीनियम प्लेटों को आधार सामग्री की तुलना में कम पिघलने वाले बिंदुओं के साथ विशेष भराव धातुओं का उपयोग करके जोड़ती है, बिना अवशिष्ट संक्षारक फ्लक्स के असाधारण रूप से मजबूत जोड़ बनाती है। यह उच्च-परिशुद्धता तकनीक समान हीटिंग, सटीक तापमान नियंत्रण सुनिश्चित करती है, पोस्ट-सफाई आवश्यकताओं को समाप्त करती है, और भाग विरूपण को कम करती है।
लिक्विड कूलिंग सिस्टम तकनीक
उच्च-शक्ति लिक्विड कूलिंग सिस्टम को तेजी से गर्मी अवशोषण में सक्षम उन्नत हीट सिंक की आवश्यकता होती है। तरल पदार्थों की बेहतर विशिष्ट ताप क्षमता का लाभ उठाते हुए, हमारे सिस्टम अनुकूलित तरल प्रवाह के माध्यम से पर्याप्त गर्मी भार को कुशलतापूर्वक स्थानांतरित करते हैं, जो कई सौ वाट से लेकर एक किलोवाट से अधिक तक गर्मी को नष्ट करने में सक्षम है।
लिक्विड कोल्ड प्लेट किस्में
- दफ़न-ट्यूब लिक्विड कोल्ड प्लेट: प्लेटों को ग्रूविंग करके, आंतरिक रूप से तांबे की ट्यूबों को दफ़नाकर और वेल्डिंग करके, फिर सटीक वेल्डिंग के माध्यम से सील करके बनाया गया। विश्वसनीय तरल तंगी, परिचालन सुरक्षा और उत्कृष्ट थर्मल संपर्क के लिए उच्च चपलता सुनिश्चित करता है।
- इन्सर्टेड-ट्यूब लिक्विड कोल्ड प्लेट: उन्नत वेल्डिंग या बॉन्डिंग प्रक्रियाओं का उपयोग करके एल्यूमीनियम प्लेट सतहों पर तांबे की ट्यूबों को एम्बेड करके निर्मित, न्यूनतम थर्मल प्रतिरोध के लिए सख्त चपलता नियंत्रण के साथ।
- चैनल-प्रकार लिक्विड कोल्ड प्लेट: आंतरिक प्रवाह चैनल सटीक ड्रिलिंग, एक्सट्रूज़न और मशीनिंग के माध्यम से तांबे या एल्यूमीनियम सब्सट्रेट पर बनते हैं, घर्षण वेल्डिंग या उच्च तापमान ब्रेज़िंग के माध्यम से सील किए जाते हैं।
- लिक्विड कूलिंग ब्लॉक: उच्च-शक्ति चिप गर्मी अपव्यय के लिए आंतरिक प्रवाह चैनल स्किविंग फिन तकनीक के माध्यम से बनाए जाते हैं ताकि गर्मी विनिमय सतह क्षेत्र को अधिकतम किया जा सके।
सामग्री-विशिष्ट कूलिंग समाधान
कॉपर-ब्रेज़्ड लिक्विड कूलिंग उत्पाद: GB200 लिक्विड कूलिंग मॉड्यूल, H20 लिक्विड कूलिंग मॉड्यूल, ऑप्टिकल मॉड्यूल लिक्विड कूलिंग मॉड्यूल, और अन्य तांबे की कोल्ड प्लेट। फॉस्फोर कॉपर, सिल्वर-आधारित, निकल-आधारित और गोल्ड-आधारित सोल्डर के साथ संगत।
एल्यूमीनियम-ब्रेज़्ड लिक्विड कूलिंग उत्पाद: LTS साइफन रेडिएटर, डाई-कास्ट इलेक्ट्रॉनिक कंट्रोल लिक्विड कूलिंग बॉक्स, पावर सप्लाई स्टैम्प्ड लिक्विड कूलिंग प्लेट, मोटर इलेक्ट्रॉनिक कंट्रोल लिक्विड कूलिंग प्लेट, 6G-3DRVC रेडिएटर, और अन्य ब्रेज़्ड लिक्विड कूलिंग रेडिएटर।
स्टेनलेस स्टील-ब्रेज़्ड लिक्विड कूलिंग उत्पाद: लिक्विड कूलिंग मैनिफोल्ड, DIMM लिक्विड कूलिंग मॉड्यूल, और अन्य स्टेनलेस स्टील लिक्विड कूलिंग मैनिफोल्ड।
मुख्य अनुप्रयोग क्षेत्र
- लेजर और चिकित्सा उपकरण
- EV पावर बैटरी पैक कूलिंग
- पावर इलेक्ट्रॉनिक्स और मोटर ड्राइव डिवाइस
- माइक्रोवेव 5G ट्रांसमिशन सिस्टम
- अक्षय ऊर्जा प्रणाली
- IGBT और पावर सेमी-कंडक्टर सिस्टम
- डेटा सेंटर और औद्योगिक बिजली अनुप्रयोग
- रक्षा प्रणाली और एवियोनिक्स
- ईंधन सेल और कर्षण प्रणाली
गुणवत्ता आश्वासन मानक
हम व्यापक परीक्षण उपकरणों के साथ कठोर गुणवत्ता मानकों को बनाए रखते हैं जो उत्पाद विश्वसनीयता और प्रदर्शन स्थिरता सुनिश्चित करते हैं।
- 1 समन्वय मापने की मशीन
- 1 प्रोजेक्टर उपकरण
- 2 पानी उच्च दबाव परीक्षण मशीनें
- 4 थर्मल प्रतिरोध परीक्षण मशीनें
- 2 तरल रिसाव परीक्षण मशीनें
ग्राहक सेवा प्रतिबद्धता
- सभी पूछताछ का तुरंत जवाब
- गारंटीकृत गुणवत्ता के साथ प्रतिस्पर्धी मूल्य निर्धारण
- कुशल उत्पादन शेड्यूलिंग
- इष्टतम परिवहन समाधान
- व्यापक तकनीकी सहायता
अक्सर पूछे जाने वाले प्रश्न
क्या आप एक ट्रेडिंग कंपनी या निर्माता हैं?
हम हीट सिंक और वाटर कूलिंग प्लेटों के एक पेशेवर निर्माता हैं जिनके पास व्यापक अनुभव और एक मजबूत तकनीकी टीम है, जिसमें स्वचालित और मशीनीकृत उत्पादन शामिल है।
क्या आपने पहले माल का निर्यात किया है और किन क्षेत्रों में?
हमारी कुल उत्पादन का 60% जापान, भारत, यूके, कनाडा, यूएसए और ब्राजील को निर्यात किया जाता है।
आपके कितने कर्मचारी हैं?
लगभग 100 कर्मचारी बिक्री, खरीद, इंजीनियरिंग, क्यूए, गोदाम और उत्पादन विभागों में।
क्या आप नमूने प्रदान कर सकते हैं यदि हम डिज़ाइन से सहमत हैं?
हाँ, हम बड़े पैमाने पर उत्पादन से पहले पुष्टि के लिए नमूने प्रदान करते हैं, साथ ही यदि आवश्यक हो तो तकनीकी चित्र भी प्रदान करते हैं।
आप किन पैकिंग विधियों का उपयोग करते हैं?
परिवहन के दौरान इष्टतम सुरक्षा के लिए सामान्य डिब्बों और तंग-प्रूफ कपड़े या लकड़ी के डिब्बों के साथ अनुकूलित पैकिंग।
क्या आप उत्पाद संबंधी समस्याओं के लिए तकनीकी सहायता प्रदान करते हैं?
शिपिंग से पहले सभी उत्पादों का पूरी तरह से निरीक्षण किया जाता है। किसी भी समस्या के लिए, हम तत्काल तकनीकी समाधान प्रदान करते हैं।
