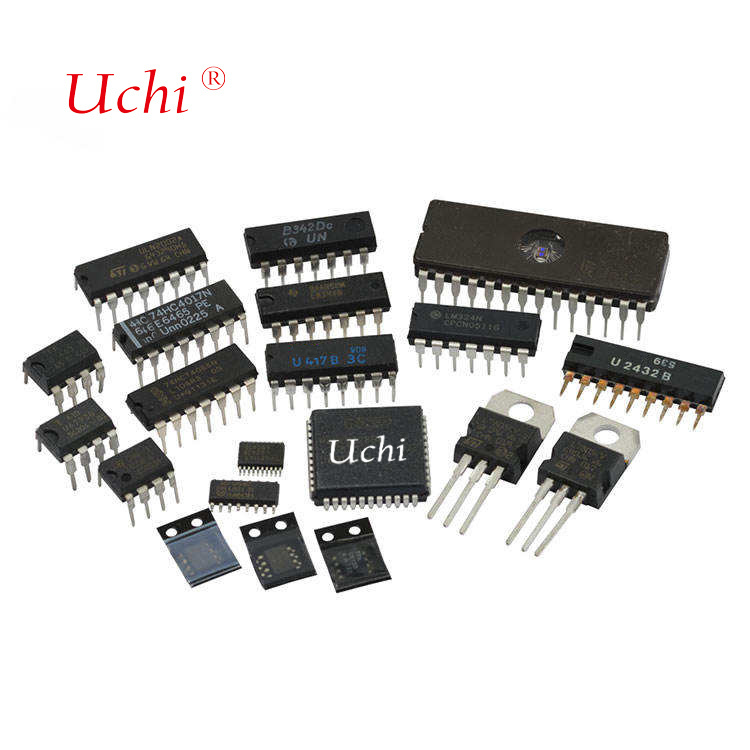

ईएसडी सुरक्षा आईसी 5 वी द्विदिश ईएसडी और ओवरजेट सुरक्षा उपकरण
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | डोंगगुआन चाइना |
| ब्रांड नाम: | UCHI |
| प्रमाणन: | Completed |
| मॉडल संख्या: | SGM05HB1AM |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1000pcs |
|---|---|
| मूल्य: | विनिमय योग्य |
| पैकेजिंग विवरण: | मानक |
| प्रसव के समय: | 3weeks |
| भुगतान शर्तें: | टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | 5000pcs |
|
विस्तार जानकारी |
|||
| पीक पल्स करंट (tP = 8/20μs): | 30 ए | ईएसडी आईईसी 61000-4-2 (वायु): | ±30kV |
|---|---|---|---|
| ईएसडी आईईसी 61000-4-2 (संपर्क): | ±30kV | तापमान रेंज आपरेट करना: | -40 से + 125 ℃ |
| भंडारण तापमान सीमा: | -55 से +150℃ | लीड तापमान (सोल्डरिंग, 10s): | + 260 ℃ |
| प्रमुखता देना: | 5V द्विदिशात्मक ईएसडी सुरक्षा आईसी,ईएसडी के साथ अधिभार सुरक्षा उपकरण,उच्च शक्ति MOSFET सुरक्षा आईसी |
||
उत्पाद विवरण
ईएसडी सुरक्षा आईसी 5 वी द्विदिश ईएसडी और ओवरजेट सुरक्षा उपकरण
SGM05HB1AM को ईएसडी से वोल्टेज संवेदनशील घटकों की सुरक्षा के लिए डिज़ाइन किया गया है। उत्कृष्ट क्लैंपिंग क्षमता, कम रिसाव,उच्च पीक पल्स करंट हैंडलिंग क्षमता और तेजी से प्रतिक्रिया समय ईएसडी के संपर्क में आने वाले डिजाइनों पर अपनी कक्षा में सर्वश्रेष्ठ सुरक्षा प्रदान करते हैंअपने छोटे आकार के कारण यह सेल फोन, टैबलेट, डिजिटल कैमरे और कई अन्य पोर्टेबल अनुप्रयोगों में उपयोग के लिए उपयुक्त है जहां बोर्ड स्थान प्रीमियम है।
प्रमुख विशेषताएं
● कम क्लैंपिंग वोल्टेज
● कम रिसाव
● छोटा पैकेजः UTDFN-1×0.6-2AL
● निम्नलिखित आईईसी मानकों के लिए सुरक्षाःआईईसी 61000-4-2 स्तर 4: ±30kV संपर्क डिस्चार्जआईईसी 61000-4-5 (बिजली) 30A (8/20μs)
● ये उपकरण पीबी-फ्री, हेलोजन-फ्री/बीएफआर-फ्री हैं और RoHS के अनुरूप हैं
आवेदन
बैटरी लाइन सुरक्षा
ऑडियो लाइन सुरक्षा
जीपीआईओ
ऑडियो लाइन सुरक्षा
जीपीआईओ
पिन विन्यास
उत्पाद चयन गाइड
| नहर | भाग संख्या |
विन्यास
|
वीआरडब्ल्यूएम
अधिकतम
(V)
|
आईपीपीएम
अधिकतम
(A)
|
सीआईएनप्रकार(पीएफ)
|
पैकेज
|
विशेषताएं |
|---|---|---|---|---|---|---|---|
| 1 | SGM05CB1A4 |
द्विदिशात्मक
|
5 | 4 | 2.7 |
UTDFN-1×0.6-2L,XTDFN-0.6×0.3-2L
|
कम क्षमता, 1-चैनल ईएसडी सुरक्षा
|
| 1 | SGM05CB1A7 |
द्विदिशात्मक
|
5 | 7 | 9 |
X4DFN-0.63×0.33-2L
|
कम क्षमता, 1-चैनल ईएसडी सुरक्षा
|
| 1 | SGM05CB1A8 |
द्विदिशात्मक
|
5 | 8.5 | 9.6 |
UTDFN-1×0.6-2L
|
कम क्षमता, 1-चैनल ईएसडी सुरक्षा
|
| 1 | SGM05FB1E2 |
द्विदिशात्मक
|
5 | 2.4 | 0.3 |
UTDFN-1×0.6-2L,XTDFN-0.6×0.3-2L
|
फेमटो-फाराड क्षमता, 1-चैनल ईएसडी सुरक्षा
|
| 2 | SGM05FB2E2 |
द्विदिशात्मक
|
5 | 2.5 | 0.3 |
UTDFN-1×0.6-3L
|
फेमटो-फाराड क्षमता, 2-चैनल ईएसडी सुरक्षा
|
| SGM05HB1AM |
द्विदिशात्मक
|
4.8/5.5 | 30 | 36 |
UTDFN-1×0.6-2AL
|
5V द्विदिशात्मक ईएसडी और अधिभार सुरक्षा उपकरण
|
|
| 1 | SGM05UB1B3 |
द्विदिशात्मक
|
5 | 4.2 | 0.5 |
UTDFN-1×0.6-2L,XTDFN-0.6×0.3-2L
|
अल्ट्रा-लो कैपेसिटी, 1-चैनल ईएसडी सुरक्षा
|
| 1 | SGM12CB1A5 |
द्विदिशात्मक
|
12 | 5 | 1 |
UTDFN-1×0.6-2L
|
कम क्षमता, 1-चैनल ईएसडी सुरक्षा
|
| 1 | SGM12UB1D2 |
द्विदिशात्मक
|
12 | 2 | 0.35 |
UTDFN-1×0.6-2L,XTDFN-0.6×0.3-2L
|
अल्ट्रा-लो कैपेसिटी, 1-चैनल ईएसडी सुरक्षा
|
| 1 | SGM15CB1A4 |
द्विदिशात्मक
|
15 | 4 | 1 |
UTDFN-1×0.6-2L
|
कम क्षमता, 1-चैनल ईएसडी सुरक्षा
|
| 1 | SGM15UB1E2 |
द्विदिशात्मक
|
15 | 2 | 0.35 |
UTDFN-1×0.6-2L,XTDFN-0.6×0.3-2L
|
अल्ट्रा-लो कैपेसिटी, 1-चैनल ईएसडी सुरक्षा
|
उची इलेक्ट्रॉनिक्स औद्योगिक स्वचालन, नई ऊर्जा, ऑटोमोटिव, संचार, कंप्यूटिंग,उपभोक्ता इलेक्ट्रॉनिक्स और चिकित्सा उपकरण अनुप्रयोग.
यह समाधान पोर्टेबल पीओएस मशीनों में एकीकृत सर्किट के अनुप्रयोग का प्रदर्शन करता है। सही उत्पाद का चयन करने में सहायता के लिए, कृपया हमारी तकनीकी सहायता टीम से संपर्क करें।
