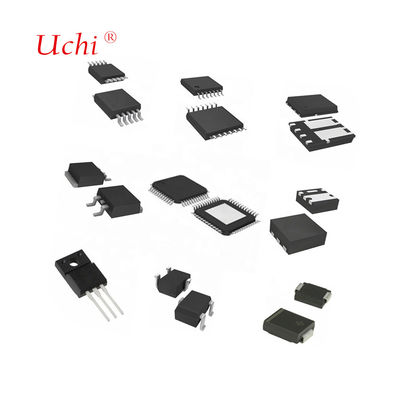

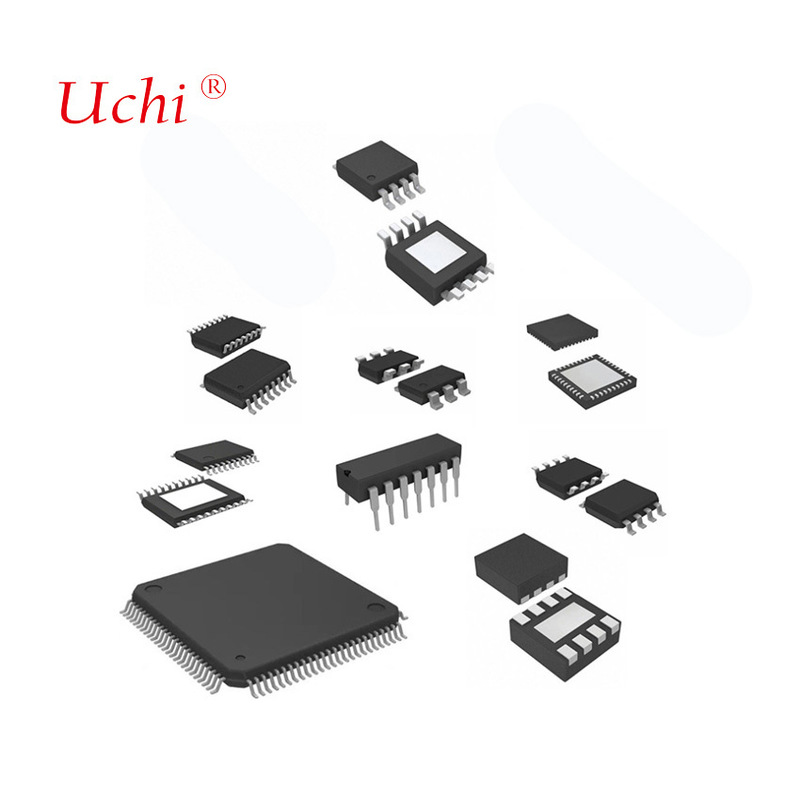

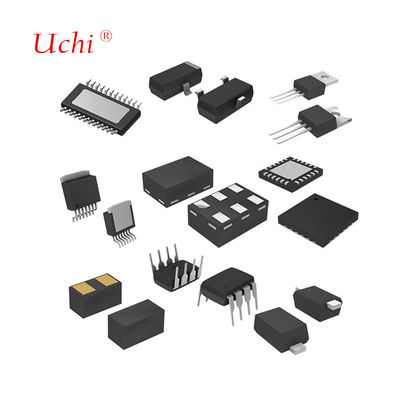

120V बूट, 4A पीक, उच्च आवृत्ति हाई-साइड और लो-साइड ड्राइवर इंटीग्रेटेड सर्किट IC चिप
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | डोंगगुआन चाइना |
| ब्रांड नाम: | UCHI |
| प्रमाणन: | Completed |
| मॉडल संख्या: | एसजीएम48211 |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1000pcs |
|---|---|
| मूल्य: | विनिमय योग्य |
| पैकेजिंग विवरण: | मानक |
| प्रसव के समय: | 3weeks |
| भुगतान शर्तें: | टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | 5000pcs |
|
विस्तार जानकारी |
|||
| आपूर्ति वोल्टेज रेंज, वीडीडी (1), वीएचबी - वीएचएस: | -0.3v से 20V | LI और HI, VLI, VHI पर इनपुट वोल्टेज: | -10V से 20V |
|---|---|---|---|
| एलओ आउटपुट वोल्टेज, वीएलओ: | -0.3V से VDD + 0.3V | एचओ आउटपुट वोल्टेज, वीएचओ: | वीएचएस - 0.3V से VHB + 0.3V |
| एचएस वोल्टेज, वीएचएस डीसी: | -1V से 115V | दोहरावदार पल्स <100ns: | -(24वी - वीडीडी) से 115वी |
| एचबी वोल्टेज, वीएचबी: | -0.3V से 120V | SOIC-8, θJA: | 104.9℃/W |
| SOIC-8, θJB: | 50.7℃/डब्ल्यू | SOIC-8, θJC: | 49.4℃/W |
| जंक्शन तापमान: | + 150 ℃ | भंडारण तापमान सीमा: | -65 से +150 ℃ |
| लीड तापमान (सोल्डरिंग, 10s): | + 260 ℃ | एचबीएम: | 2000V |
| सीडीएम: | 1000V | ||
| प्रमुखता देना: | 120V बूट इंटीग्रेटेड सर्किट IC चिप,4A पीक हाई-साइड लो-साइड ड्राइवर,उच्च शक्ति MOSFET ड्राइवर IC |
||
उत्पाद विवरण
120 वी बूट, 4 ए पीक, उच्च आवृत्तिउच्च पक्ष और निम्न पक्ष चालक एकीकृत सर्किट आईसी चिप
SGM48211 एक हाफ-ब्रिज MOSFET ड्राइवर है जिसमें 4A पीक स्रोत और सिंक आउटपुट करंट क्षमता है, जो कम स्विचिंग नुकसान के साथ बड़ी शक्ति वाले MOSFET को चलाना संभव बनाता है।उच्च पक्ष और निम्न पक्ष के दो चैनल एक दूसरे के चालू और बंद होने के बीच 3ns (TYP) देरी के साथ पूरी तरह से स्वतंत्र हैं।.
SGM48211 के इनपुट चरण का अधिकतम प्रतिरोधक वोल्टेज 20V है। इसके इनपुट चरण की -10VDC वोल्टेज प्रतिरोध क्षमता के कारण,ड्राइवर की मज़बूती बढ़ी है और इसे सीधे पल्सट्रांसफार्मर से कनेक्ट किया जा सकता है।व्यापक इनपुट हाइस्टेरिसिस के साथ, उपकरण बेहतर शोर प्रतिरोध के साथ एनालॉग या डिजिटल पीडब्ल्यूएम संकेत प्राप्त कर सकता है।बाहरी डायोड को बचाने और पीसीबी आयाम आकार को कम करने के लिए एक 120V नामित बूटस्ट्रैप डायोड आंतरिक रूप से एकीकृत है.
उच्च पक्ष और निम्न पक्ष दोनों ड्राइवरों में कम वोल्टेज लॉकआउट (यूवीएलओ) एकीकृत है।प्रत्येक चैनल का आउटपुट कम हो जाता है यदि संबंधित ड्राइविंग वोल्टेज निर्दिष्ट सीमा से नीचे गिर जाता है.
SGM48211 ग्रीन SOIC-8, SOIC-8 ((Exposed Pad) और TDFN-4×4-8AL पैकेज में उपलब्ध है।
SGM48211 के इनपुट चरण का अधिकतम प्रतिरोधक वोल्टेज 20V है। इसके इनपुट चरण की -10VDC वोल्टेज प्रतिरोध क्षमता के कारण,ड्राइवर की मज़बूती बढ़ी है और इसे सीधे पल्सट्रांसफार्मर से कनेक्ट किया जा सकता है।व्यापक इनपुट हाइस्टेरिसिस के साथ, उपकरण बेहतर शोर प्रतिरोध के साथ एनालॉग या डिजिटल पीडब्ल्यूएम संकेत प्राप्त कर सकता है।बाहरी डायोड को बचाने और पीसीबी आयाम आकार को कम करने के लिए एक 120V नामित बूटस्ट्रैप डायोड आंतरिक रूप से एकीकृत है.
उच्च पक्ष और निम्न पक्ष दोनों ड्राइवरों में कम वोल्टेज लॉकआउट (यूवीएलओ) एकीकृत है।प्रत्येक चैनल का आउटपुट कम हो जाता है यदि संबंधित ड्राइविंग वोल्टेज निर्दिष्ट सीमा से नीचे गिर जाता है.
SGM48211 ग्रीन SOIC-8, SOIC-8 ((Exposed Pad) और TDFN-4×4-8AL पैकेज में उपलब्ध है।
प्रमुख विशेषताएं
● व्यापक कार्य सीमा: 8V से 17V
● दो एन-एमओएसएफईटी को आधा ब्रिज में कॉन्फ़िगर करें
● अधिकतम अवरुद्ध वोल्टेज: 120V DC
● लागत बचत के लिए इंटीग्रेटेड इंटरनल बूटस्ट्रैप डायोड
● 4ए पीक सिंक और सोर्स करंट
● -10V से 20V इनपुट पिन की सहिष्णुता
● सीओएमएस/टीटीएल संगत इनपुट
● 6.5ns (TYP) वृद्धि समय और 4.5ns (TYP) गिरने का समय 1000pF भार के साथ
● फैलने में देरी का समय: 31 एनएस (टीवाईपी)
● देरी मिलानः 3ns (TYP)
● उच्च पक्ष और निम्न पक्ष दोनों ड्राइवरों के लिए UVLO कार्य
● -40°C से +140°C ऑपरेटिंग जंक्शन तापमान
● ग्रीन SOIC-8, SOIC-8 (एक्सपोजेड पैड) और TDFN-4×4-8AL पैकेज में उपलब्ध है
आवेदन
दूरसंचार, डाटाकॉम, पोर्टेबल स्टोरेज आदि में प्रयुक्त 48 वी या निम्न प्रणाली में पावर कन्वर्टर्स
अर्ध-ब्रिज, पूर्ण-ब्रिज, पुश-पुल, सिंक्रोनस-बैक एंड फॉरवर्ड कन्वर्टर्स
सिंक्रोनस रेक्टिफायर
कक्षा-डी ऑडियो एम्पलीफायर
अर्ध-ब्रिज, पूर्ण-ब्रिज, पुश-पुल, सिंक्रोनस-बैक एंड फॉरवर्ड कन्वर्टर्स
सिंक्रोनस रेक्टिफायर
कक्षा-डी ऑडियो एम्पलीफायर
विशिष्ट अनुप्रयोग
बूटस्ट्रैप कैपेसिटर को चार्ज करते समय बूटस्ट्रैप डायोड के अत्यधिक अस्थायी धारा टूटने से रोकने के लिए बूटस्ट्रैप कैपेसिटर के कैपेसिटेंस मान को 1μF से अधिक नहीं होने की सिफारिश की जाती है।
यदि पावर ट्रांजिस्टर का QG विशेष रूप से बड़ा है और 1μF से अधिक क्षमता की आवश्यकता होती है,यह अनुशंसा की जाती है कि एक प्रतिरोध को सीधे एचबीपिन पर बूटस्ट्रैप कैपेसिटर के साथ सीरीज में कनेक्ट किया जाए ताकि ट्रांजिंट करंट को कम किया जा सके. 1Ω से 2Ω श्रृंखला प्रतिरोध की सिफारिश की जाती है। यह ध्यान रखना महत्वपूर्ण है कि यह श्रृंखला प्रतिरोध कुल चालू प्रतिरोध को भी बढ़ाता है।
यदि श्रृंखला प्रतिरोध को बढ़ाना संभव नहीं है, it isrecommended to add an external Schottky diodebetween the VDD and HB pins in parallel with the internal diode to share the transient current and reducethe effect of the transient current on the body diodeएस115एफपी जैसे एस्कोट्की डायोड का चयन तब किया जाना चाहिए जब वीएफ ≤ 0.8 वी @100 एमए हो।
एक बड़ा di/dt एचएस पिन पर एक बड़ा नकारात्मक वोल्टेज उत्पन्न करेगा। एक आरएचएस प्रतिरोधक जोड़ने से नकारात्मक वोल्टेज के शिखर को सीमित किया जा सकता है। यदि नकारात्मक वोल्टेज को बाहरी आरएचएस के साथ दबाया नहीं जा सकता है,नकारात्मक वोल्टेज को क्लैंप करने के लिए एचएस और वीएसएस के बीच एक शॉटकी डायोड जोड़ने की सिफारिश की जाती है।इसका न्यूनतम अवरोधन वोल्टेज आधा पुल के अधिकतम सकारात्मक वोल्टेज से अधिक होना चाहिए.
पिन विन्यास
पिन विवरण
उत्पाद चयन गाइड
बूटस्ट्रैप कैपेसिटर को चार्ज करते समय बूटस्ट्रैप डायोड के अत्यधिक अस्थायी धारा टूटने से रोकने के लिए बूटस्ट्रैप कैपेसिटर के कैपेसिटेंस मान को 1μF से अधिक नहीं होने की सिफारिश की जाती है।
यदि पावर ट्रांजिस्टर का QG विशेष रूप से बड़ा है और 1μF से अधिक क्षमता की आवश्यकता होती है,यह अनुशंसा की जाती है कि एक प्रतिरोध को सीधे एचबीपिन पर बूटस्ट्रैप कैपेसिटर के साथ सीरीज में कनेक्ट किया जाए ताकि ट्रांजिंट करंट को कम किया जा सके. 1Ω से 2Ω श्रृंखला प्रतिरोध की सिफारिश की जाती है। यह ध्यान रखना महत्वपूर्ण है कि यह श्रृंखला प्रतिरोध कुल चालू प्रतिरोध को भी बढ़ाता है।
यदि श्रृंखला प्रतिरोध को बढ़ाना संभव नहीं है, it isrecommended to add an external Schottky diodebetween the VDD and HB pins in parallel with the internal diode to share the transient current and reducethe effect of the transient current on the body diodeएस115एफपी जैसे एस्कोट्की डायोड का चयन तब किया जाना चाहिए जब वीएफ ≤ 0.8 वी @100 एमए हो।
एक बड़ा di/dt एचएस पिन पर एक बड़ा नकारात्मक वोल्टेज उत्पन्न करेगा। एक आरएचएस प्रतिरोधक जोड़ने से नकारात्मक वोल्टेज के शिखर को सीमित किया जा सकता है। यदि नकारात्मक वोल्टेज को बाहरी आरएचएस के साथ दबाया नहीं जा सकता है,नकारात्मक वोल्टेज को क्लैंप करने के लिए एचएस और वीएसएस के बीच एक शॉटकी डायोड जोड़ने की सिफारिश की जाती है।इसका न्यूनतम अवरोधन वोल्टेज आधा पुल के अधिकतम सकारात्मक वोल्टेज से अधिक होना चाहिए.
पिन विन्यास
पिन विवरण
उत्पाद चयन गाइड
| भाग संख्या |
संख्या
का
चैनल
|
आउटपुट पीक
वर्तमान
(A)
|
Vcc
(V)
|
उठो
समय
(ns)
|
गिरना
समय
(ns)
|
तर्क कम
इनपुट वोल्ट
(V)
|
तर्क उच्च
इनपुट वोल्ट
(V)
|
इनपुट
हिस्टेरिसिस
(V)
|
आईसीसी प्रकार
(एमए)
|
पैकेज
|
विशेषताएं |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
SGM48005
|
1 |
9/12
|
3 ~ 15
|
2.9
|
3.6
|
1.2 | 2.4 | 0.12 | 1 |
टीएसएसओपी-14
|
शून्य ओवरशोट, लार्ज स्विंग SiC और IGBT ड्राइवर के साथ प्रेसिजन डबल पावर रेल जनरेशन सर्किट
|
|
SGM48010
|
1 |
8/12
|
4.5 ~ 20
|
10 | 10 | 0.9 | 2.5 | 0.45 | 0.13 |
टीडीएफएन-2×2-6एल
|
एकल-चैनल हाई स्पीड लो साइड गेट ड्राइवर
|
|
SGM48013C
|
1 |
8/13
|
4.5 ~ 20
|
7 | 8 | 0.7 | 2.5 | 0.45 | 0.09 |
SOT-23-5
|
एकल-चैनल हाई स्पीड लो साइड गेट ड्राइवर
|
|
SGM48017C
|
1 |
8/13
|
4.5 ~ 20
|
7 | 8 | 0.7 | 2.5 | 0.45 | 0.09 |
SOT-23-5
|
एकल-चैनल हाई स्पीड लो साइड गेट ड्राइवर
|
|
SGM48018C
|
1 |
8/13
|
4.5 ~ 20
|
7 | 8 | 0.7 | 2.5 | 0.45 | 0.09 |
SOT-23-5
|
एकल-चैनल हाई स्पीड लो साइड गेट ड्राइवर
|
|
SGM48019C
|
1 |
8/13
|
4.5 ~ 20
|
7 | 8 | 0.7 | 2.5 | 0.45 | 0.09 | SOT-23-5 |
एकल-चैनल हाई स्पीड लो साइड गेट ड्राइवर
|
|
SGM48209
|
2 |
4/5
|
8 ~ 17
|
6.5 | 4.5 | 1.5 | 2.25 | 0.7 | 0.13 |
SOIC-8,TDFN-4×4-8AL
|
120 वी बूट, 4 ए पीक, उच्च आवृत्ति उच्च पक्ष और निम्न पक्ष ड्राइवर
|
|
SGM48211
|
2 |
4/5
|
8 ~ 17
|
6.5 | 4.5 | 1.5 | 2.25 | 0.7 | 0.13 |
SOIC-8,SOIC-8 (एक्सपोजेड पैड),TDFN-4×4-8AL
|
120 वी बूट, 4 ए पीक, उच्च आवृत्ति उच्च पक्ष और निम्न पक्ष ड्राइवर
|
|
SGM48510
|
1 |
11/6
|
4.5 ~ 24
|
4 | 4 |
1.3†
|
2.1†
|
0.8 | 0.5 |
TDFN-2×2-8AL,SOIC-8
|
11A हाई स्पीड लो-साइड एमओएसएफईटी ड्राइवर
|
|
SGM48520
|
1 |
6/4
|
4.75 ~ 525
|
0.55 | 0.48 | 0.055 |
WLCSP-0.88×1.28-6B,TDFN-2×2-6AL
|
5V कम साइड गैएन और एमओएसएफईटी ड्राइवर
|
|||
|
SGM48521
|
1 |
7/6
|
4.5 ~ 5.5
|
0.5 | 0.46 |
1.4†
|
2.15†
|
0.75 | 0.075 |
WLCSP-0.88×1.28-6B,TDFN-2×2-6AL
|
5V कम साइड गैएन और एमओएसएफईटी ड्राइवर
|
|
SGM48521Q
|
1 |
7/6
|
4.5 ~ 5.5
|
0.5 |
0.46 |
1.4†
|
2.15†
|
0.75 |
0.075††
|
WLCSP-0.88×1.28-6B,TDFN-2×2-6DL
|
ऑटोमोटिव, 5 वोल्ट लो-साइड गैएन और एमओएसएफईटी ड्राइवर
|
|
SGM48522
|
2 |
7/6
|
4.5 ~ 5.5
|
0.75
|
0.56 |
1.4†
|
2.1†
|
0.7 | 0.1 |
TQFN-2×2-10BL
|
दो-चैनल 5V लो-साइड GaN और MOSFET ड्राइवर
|
|
SGM48522Q
|
2 | 7/6 |
4.5 ~ 5.5
|
0.72
|
0.57 |
1.4†
|
2.1†
|
0.7 | 0.05 |
TQFN-2×2-10AL
|
ऑटोमोटिव, डबल-चैनल 5V लो-साइड GaN और MOSFET ड्राइवर
|
|
SGM48523
|
2 |
5
|
4.5 ~ 18
|
8 | 8 |
1.2†
|
2†
|
0.8 | 0.036 |
SOIC-8,MSOP-8 (एक्सपोज़ेड पैड),TDFN-3×3-8L
|
डबल-चैनल हाई स्पीड लो साइड गेट ड्राइवर
|
|
SGM48523C
|
2 |
5
|
8.5 ~ 18
|
7 | 7 |
1.2†
|
2.1† | 0.9 | 0.075 |
SOIC-8,MSOP-8 (एक्सपोज़ेड पैड),TDFN-3×3-8L
|
डबल-चैनल हाई स्पीड लो साइड गेट ड्राइवर
|
|
SGM48524A
|
2 |
5
|
4.5 ~ 18 | 8 | 8 |
1.2†
|
2† | 0.8 | 0.038 |
SOIC-8,MSOP-8 (एक्सपोज़ेड पैड),TDFN-3×3-8L
|
डबल-चैनल हाई स्पीड लो साइड गेट ड्राइवर
|
नोट्सः † विशिष्ट मान @ 25°C
†† अधिकतम मूल्य
