उच्च सटीकता, कम शोर, कम बिजली LDO 1μA अल्ट्रा-लो करंट खपत और कम ड्रॉपआउट CMOS वोल्टेज नियामक
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | डोंगगुआन चाइना |
| ब्रांड नाम: | UCHI |
| प्रमाणन: | Completed |
| मॉडल संख्या: | एसजीएम2034 |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1000pcs |
|---|---|
| मूल्य: | विनिमय योग्य |
| पैकेजिंग विवरण: | मानक |
| प्रसव के समय: | 3weeks |
| भुगतान शर्तें: | टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | 5000pcs |
|
विस्तार जानकारी |
|||
| IN से GND: | -0.3V से 8V | जीएनडी से बाहर: | -0.3V से 6V |
|---|---|---|---|
| एसओटी-23-3, θJA: | 283℃/डब्ल्यू | एसओटी-89-3, θJA: | 101℃/डब्ल्यू |
| जंक्शन तापमान: | + 150 ℃ | भंडारण तापमान सीमा: | -65 से +150 ℃ |
| लीड तापमान (सोल्डरिंग, 10s): | + 260 ℃ | एचबीएम: | 8000V |
| मिमी: | 400V | सीडीएम: | 1000V |
| प्रमुखता देना: | कम बिजली LDO वोल्टेज नियामक,अल्ट्रा-लो करंट CMOS नियामक,कम शोर LDO वोल्टेज नियामक |
||
उत्पाद विवरण
उच्च सटीकता, कम शोर, कम शक्ति एलडीओ 1μA अल्ट्रा-लो करंट खपत और कम ड्रॉपआउट सीएमओएस वोल्टेज नियामक
SGM2034 एक अति-कम वर्तमान खपत, कम ड्रॉपआउट वोल्टेज और उच्च सटीकता रैखिक नियामक है। यह केवल 1μA (TYP) वर्तमान खपत के साथ 250mA आउटपुट वर्तमान की आपूर्ति करने में सक्षम है।सामान्य ड्रॉपआउट वोल्टेज 100mA पर केवल 70mV हैऑपरेटिंग इनपुटवोल्टेज रेंज 1.7V से 7.5V और फिक्स्ड आउटपुटवोल्टेज 1.2V, 1.8V, 2.5V, 2.8V, 3.0V, 3.3V, 3.6V है।3.8V,4.0V,4.5V और 5.0V.अन्य विशेषताओं में शॉर्ट सर्किट करंट लिमिट और थर्मल शटडाउन प्रोटेक्शन शामिल हैं।SGM2034 ग्रीन SOT-23-3 और SOT-89-3 पैकेज में उपलब्ध है।यह -40°C से +85°C के ऑपरेटिंग तापमान सीमा पर काम करता है.
प्रमुख विशेषताएं
● ऑपरेटिंग इनपुट वोल्टेज रेंजः 1.7V से 7.5V
● फिक्स्ड आउटपुट 1.2V, 1.8V, 2.5V, 2.8V, 3.0V, 3.3V,3.6V, 3.8V, 4.0V, 4.5V और 5.0V
● 250 एमए आउटपुट करंट
● उच्च आउटपुट वोल्टेज सटीकताः +25°C पर ±1.2%
● अल्ट्रा-लो सिसेंट करंटः 1μA (TYP)
● कम ड्रॉपआउट वोल्टेजः 70mV (TYP) 100mA पर
● कम रिवर्स लीक करंट:0.4μA (TYP) जब VOUT > VIN
● करंट लिमिटिंग और थर्मल प्रोटेक्शन
● -40°C से +85°C परिचालन तापमान सीमा

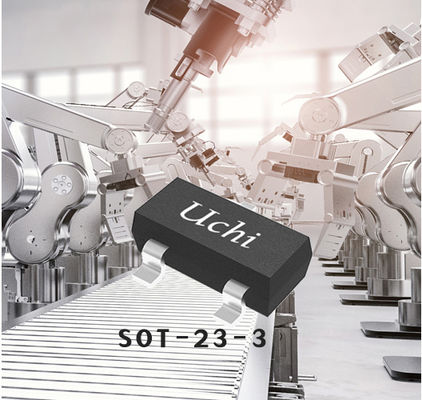

● ग्रीन SOT-23-3 और SOT-89-3 पैकेज में उपलब्ध है
आवेदन
पहनने योग्य उपकरण
स्मार्ट फ़ोन
पोर्टेबल उपकरण
स्मार्ट फ़ोन
पोर्टेबल उपकरण
विशिष्ट अनुप्रयोग
पिन विन्यास
पिन विवरण
उत्पाद चयन गाइड
पिन विन्यास
पिन विवरण
उत्पाद चयन गाइड
| भाग संख्या |
VOUT (V)
|
वीआईएन
(V)
|
आउटपुट
वर्तमान
(एमए)
|
छोड़ना
वोल्टेज
(mV)
|
ग्राउंड करंट
(कोई भार नहीं)
(μA)
|
आउटपुट वोल्टेज
शोर
(μVRMS)
|
पीएसआरआर
@1kHz
(dB)
|
पैकेज
|
विशेषताएं |
|---|---|---|---|---|---|---|---|---|---|
|
एसजीएम2013
|
1.2,1.5,1.8,2.5,2.8,3.0,3.3
|
2.5 ~ 5.5
|
300
|
270
|
100 | 140 | 72 |
SOT-89-3
|
कम शक्ति, कम शोर, 3-टर्मिनल एलडीओ
|
|
एसजीएम2019
|
1.2,1.5,1.8,2.5,2.6,2.8,2.85,3.0,3.3एडजे
|
2.5 ~ 5.5
|
300
|
270
|
100 | 30 | 74 |
SOT-23-5,SC70-5
|
कम शक्ति, कम शोर, उच्च पीएसआरआर एलडीओ
|
|
एसजीएम2021
|
0.9,1.2,1.3,1.5,1.8,2.1,2.5,2.8,3.0,3.3...5.0
|
2.5 ~ 5.5
|
300
|
270
|
120 | 140 | 71 |
SOT-23-3
|
कम शक्ति, कम शोर, 3-टर्मिनल एलडीओ |
|
SGM2028
|
1.8,2.8,3.0,3.3एडजे
|
2.5 ~ 5.5
|
500 |
270
|
115 | 30 | 73 |
SOT-23-5
|
500 एमए, कम शक्ति, कम शोर, उच्च पीएसआरआर एलडीओ
|
|
SGM2031
|
1.2,1.5,1.8,2.5,2.6,2.8,2.85,3.0,3.3
|
2.5 ~ 5.5
|
250 |
230
|
95 | 140 | 72 |
यूटीडीएफएन-1×1-4एल
|
मिनी पैकेज, कम शक्ति, उच्च पीएसआरआर एलडीओ
|
|
SGM2032
|
0.9,1.3,2.1,2.7,2.9,3.1,3.2,3.6,4.2,5.0एडजे
|
2.5 ~ 5.5
|
300 |
270
|
120 | 30 | 75 |
SOT-23-5,SC70-5
|
कम शक्ति, कम शोर, उच्च पीएसआरआर एलडीओ
|
|
SGM2033
|
1.2,1.8,2.5,2.8,2.85,2.9,2.95,3.0,3.3,4.2,5.0एडजे
|
1.8 ~ 55
|
250 |
62
|
13.5 | 20 | 94 |
SOT-23-5,UTDFN-1×1-4AL
|
अल्ट्रा लो शोर, उच्च पीएसआरआर
|
|
SGM2034
|
1.2,1.8,2.5,2.8,3.0,3.3,3.6,3.7,3.8,4.0,4.5,5.0
|
1.7 ~ 55
|
250 |
75 @100mA
|
1 | 27 |
SOT-23-3, SOT-89-3
|
अल्ट्रा लो करंट खपत, कम ड्रॉपआउट
|
|
|
SGM2035C
|
1.8,2.8,3.0,3.3एडजे
|
2.5 ~ 5.5 | 500 |
250
|
115 | 30 | 73 |
TDFN-2×2-6L,UTDFN-1.6×1.6-6L
|
500 एमए, मिनी पैकेज, कम शक्ति, कम शोर, उच्च पीएसआरआर एलडीओ
|
|
SGM2035S
|
1.0,1.1,1.2,1.5,1.8,2.5,2.8,3.0,3.3एडजे
|
1.6 ~ 55
|
500 |
275
|
30 | 60 | 76 |
UTDFN-1.6×1.6-6L,TDFN-2×2-6L
|
500mA, कम ड्रॉपआउट, कम शक्ति, आरएफ रैखिक नियामक
|
|
SGM2036
|
0.8,0.9,1.0,1.05,1.1,1.2,1.3,1.35,1.5,1.8,1.85,2.1,2.2,2.3,2.5,2.6,2.7,2.8,...एडज
|
1.6 ~ 55
|
300 |
165
|
20 | 30 | 70 |
UTDFN-1×1-4L,SOT-23-5,SC70-5
|
मिनी पैकेज, कम IQ, कम शोर, उच्च पीएसआरआर एलडीओ
|
|
SGM2036S
|
0.75,0.8,0.9,1.0,1.05,1.1,1.2,1.3,1.35,1.5,1.6,1.8,1.85,2.1,2.5,2.8,2.9,3.0,...एडज
|
1.6 ~ 55
|
300 | 190 | 30 | 13 | 86 |
XTDFN-1×1-4L,SOT-23-5,SC70-5
|
300mA, कम शक्ति और कम ड्रॉपआउट आरएफ रैखिक नियामक
|
|
SGM2037
|
0.8,0.9,1.0,1.05,1.1,1.15,1.2,1.25,1.3,1.5,1.8,2.5,2.8,3.0,3.3,3.6एडजे
|
0.8 ~ 55
|
500 |
120
|
37 | 25 | 71 |
SOT-23-5,SOT-23-6,UTDFN-1.2×1.2-6L
|
कम शोर, बहुत कम ड्रॉपआउट
|
|
SGM2037H
|
एडीजे
|
0.8 ~ 55
|
500 |
120
|
37 | 25 | 71 |
XTDFN-1.2×1.2-6L
|
500mA, कम शोर, बहुत कम ड्रॉपआउट बायस रेल CMOS वोल्टेज नियामक
|
| SGM2038 |
0.8,0.9,1.0,1.05,1.1,1.15,1.2,1.25,1.3,1.5,1.8,2.5,2.8,3.0,3.3,3.6
|
0.8 ~ 55
|
500 |
120
|
37 | 25 | 71 |
यूटीडीएफएन-1.2×1.2-4एल
|
कम शोर, बहुत कम ड्रॉपआउट
|
|
SGM2039
|
0.8,0.9,1.0,1.05,1.1,1.2,1.8,2.5,2.8,3.0,3.3,4.2एडजे
|
1.8 ~ 55
|
1000 | 88 | 55 | 11 | 88 |
XTDFN-1.6×1.2-8L
|
तेजी से क्षणिक प्रतिक्रिया, 1 ए, कम शोर, कम वोल्टेज, कम ड्रॉपआउट रैखिक नियामक
|
|
SGM2040
|
1.2,1.5,1.8,2.5,2.8,3.0,3.3,3.6,4.0,4.2,5.0
|
1.7 ~ 7.5
|
250 |
60 @100mA
|
1 | 27 |
SOT-23-5,UTDFN-1×1-4AL
|
अल्ट्रा लो करंट खपत, कम ड्रॉपआउट
|
उची इलेक्ट्रॉनिक्स औद्योगिक स्वचालन, नई ऊर्जा, ऑटोमोटिव, संचार, कंप्यूटिंग,उपभोक्ता इलेक्ट्रॉनिक्स और चिकित्सा उपकरण अनुप्रयोग.
यह समाधान स्मार्ट फोन और टैबलेट में एकीकृत सर्किट के अनुप्रयोग का प्रदर्शन करता है। सही उत्पाद का चयन करने में सहायता के लिए, कृपया हमारी तकनीकी सहायता टीम से संपर्क करें।
