ट्रिपल-आउटपुट एमोलेड डिस्प्ले पावर सप्लाई इंटीग्रेटेड सर्किट आईसी चिप
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | डोंगगुआन चाइना |
| ब्रांड नाम: | UCHI |
| प्रमाणन: | Completed |
| मॉडल संख्या: | एसजीएम3836ए |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1000pcs |
|---|---|
| मूल्य: | विनिमय योग्य |
| पैकेजिंग विवरण: | मानक |
| प्रसव के समय: | 3weeks |
| भुगतान शर्तें: | टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | 5000pcs |
|
विस्तार जानकारी |
|||
| वोल्टेज: | -0.3V से 6V | SW3, VO3 वोल्टेज: | -0.3V से 10V |
|---|---|---|---|
| VO2 वोल्टेज: | -6.5V से 0.3V | SW2 वोल्टेज: | -6.5V से 5.5V |
| TQFN-3×3-16L, θJA: | 45℃/W | जंक्शन तापमान: | + 150 ℃ |
| भंडारण तापमान सीमा: | -65 से +150 ℃ | लीड तापमान (सोल्डरिंग, 10s): | + 260 ℃ |
| एचबीएम: | 3000 वी | सीडीएम: | 1000V |
| प्रमुखता देना: | ट्रिपल-आउटपुट एमोलेड डिस्प्ले आईसी चिप,उच्च शक्ति वाला मोस्फेट आईसी चिप,एकीकृत सर्किट बिजली की आपूर्ति चिप |
||
उत्पाद विवरण
● 2.9V से 4.5V इनपुट वोल्टेज रेंज
● सिंक्रोनस बूस्ट कन्वर्टर (ELVDD)
100mV चरणों के साथ 4.6V से 5.0V आउटपुट वोल्टेज
4.6V डिफ़ॉल्ट आउटपुट वोल्टेज 1% सटीकता
मार्ग हानि मुआवजे के लिए आउटपुट वोल्टेज सेंसर पिन (एफबीएस)
● सिंक्रोनस इनवर्टिंग बक-बूस्ट कन्वर्टर ((ELVSS)
-5.4V से -1.4V आउटपुट वोल्टेज 100mV स्टेप्स के साथ
-2.5V पर 1.2% सटीकता
● ELVDD और ELVSS संयुक्त आउटपुट करंट क्षमता
4.6V/-2.5V पर 800mA तक (VIN = 3.1V)
4.6V/-2.7V पर 780mA तक (VIN = 3.1V)
4.6V/-3.0V पर 750mA तक (VIN = 3.1V)
6.6V/-4.0V पर 630mA तक (VIN = 3.1V)
4.6V/-5.4V पर 510mA तक (VIN = 3.1V)
● सिंक्रोनस बूस्ट कन्वर्टर (AVDD)
300mV चरणों के साथ 5.8V से 7.9V आउटपुट वोल्टेज
6.1V डिफ़ॉल्ट आउटपुट वोल्टेज
१% सटीकता
100 एमए आउटपुट करंट क्षमता
● वीआईएन और वीओयूटी द्विदिशात्मक अलगाव
● शॉर्ट सर्किट सुरक्षा (एससीपी)
● अतिभार संरक्षण
● थर्मल बंद
● VELVSS स्टार्ट-अप देरीः 10ms
● शॉर्ट सर्किट और ओएलपी का पता लगाने का समयः 1 एमएस

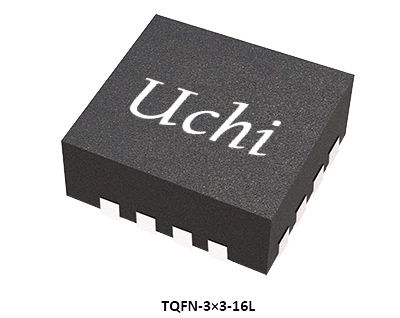

● ग्रीन TQFN-3×3-16L पैकेज में उपलब्ध है
सक्रिय मैट्रिक्स OLED डिस्प्ले

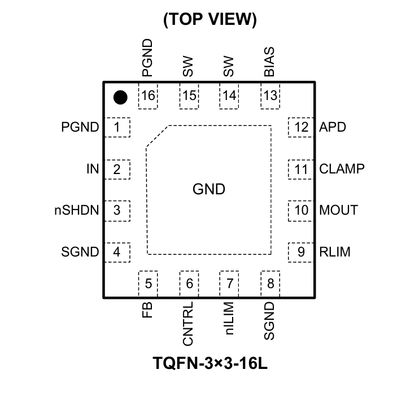

पिन विन्यास
पिन विवरण
उत्पाद चयन गाइड
| भाग संख्या |
EL आउटपुट करंट
अधिकतम
(एमए)
|
वीआईएन
मिन
(V)
|
वीआईएन
अधिकतम
(V)
|
आउटपुट
चैनल संख्या
(V)
|
नियंत्रण
इंटरफेस
|
आउटपुट
|
पैकेज
|
विशेषताएं |
|---|---|---|---|---|---|---|---|---|
|
SGM38042B
|
100
|
2.7 | 5.5 | 3 |
1-वायर
|
AVDD/ELVDD/ELVSS
|
WLCSP-1.51×2.10-15B
|
SIMO, ट्रिपल आउटपुट, पहनने योग्य उपकरणों के लिए
|
|
SGM38045
|
70 | 2.7 | 4.8 | 3 |
1-वायर
|
AVDD/ELVDD/ELVSS
|
WLCSP-1.2×2.4-17B
|
इंडक्टर रहित, ट्रिपल आउटपुट, पहनने योग्य उपकरणों के लिए
|
|
SGM38046
|
90 | 2.7 | 5.5 | 3 |
1-वायर
|
AVDD/ELVDD/ELVSS
|
WLCSP-2×2-16B
|
ट्रिपल आउटपुट, पहनने योग्य उपकरणों के लिए
|
|
SGM3851A
|
400 | 2.9 | 4.5 | 3 |
1-वायर
|
AVDD/ELVDD/ELVSS
|
TQFN-3×3-16L
|
स्मार्ट फोन के लिए ट्रिपल आउटपुट
|
|
SGM3836A
|
600 | 2.9 | 4.5 | 3 |
1-वायर
|
AVDD/ELVDD/ELVSS
|
TQFN-3×3-16L
|
स्मार्ट फोन के लिए ट्रिपल आउटपुट
|
|
SGM3837
|
600 | 2.9 | 5 | 3 |
1-वायर
|
AVDD/ELVDD/ELVSS
|
WLCSP-2.0×2.0-25B
|
स्मार्ट फोन के लिए ट्रिपल आउटपुट
|
|
SGM3838
|
700 | 2.5 | 4.8 | 3 |
1-वायर
|
AVDD/ELVDD/ELVSS
|
WLCSP-2.5×2.5-36B
|
स्मार्ट फोन और पीएडी के लिए ट्रिपल आउटपुट
|
|
SGM3839
|
1200 | 2.5 | 4.8 | 3 |
1-वायर
|
AVDD/ELVDD/ELVSS
|
WLCSP-2.90×2.96-49B
|
स्मार्ट फोन और पीएडी के लिए ट्रिपल आउटपुट
|
|
SGM3842
|
1000 | 2.9 | 4.8 | 4 |
1-वायर
|
AVDD/ELVDD/ELVSS/DVDD
|
WLCSP-2.5×2.9-42B
|
चार-आउटपुट, टैंडेम एमोलेड डिस्प्ले स्मार्ट फोन और पीएडी के लिए
|
|
SGM3843
|
1200 | 2.9 | 5 | 6 |
मैं2सी
|
एवीडीडी/ईएलवीडीडी/ईएलवीएसएस/डीवीडीडी/वीजीएल/वीजीएल_एलडीओ
|
WLCSP-3.3×3.3-64B
|
स्मार्ट फोन और पीएडी के लिए छह आउटपुट
|
|
SGM3843A
|
1200 | 2.9 | 5 | 6 |
1-वायर
|
एवीडीडी/ईएलवीडीडी/ईएलवीएसएस/डीवीडीडी/वीजीएल/वीजीएल_एलडीओ
|
WLCSP-3.3×3.3-64B
|
स्मार्ट फोन और पीएडी के लिए छह आउटपुट
|
|
SGM3840
|
1000 | 2.5 | 4.8 | 3 |
1-वायर
|
AVDD/ELVDD/ELVSS
|
WLCSP-2.37×2.37-36B
|
स्मार्ट फोन और पीएडी के लिए ट्रिपल आउटपुट
|
|
SGM3837S
|
800 | 2.5 | 5 | 3 |
1-वायर
|
AVDD/ELVDD/ELVSS
|
WLCSP-2×2-25B-A
|
स्मार्ट फोन और पीएडी के लिए ट्रिपल आउटपुट
|
यह समाधान स्मार्ट फोन और टैबलेट में एकीकृत सर्किट के अनुप्रयोग का प्रदर्शन करता है। सही उत्पाद का चयन करने में सहायता के लिए, कृपया हमारी तकनीकी सहायता टीम से संपर्क करें।
