स्विच मोड पावर आईसी 2.5V से 5.5V, 2A, उच्च दक्षता सिंक्रोनस बक कनवर्टर
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | डोंगगुआन चाइना |
| ब्रांड नाम: | UCHI |
| प्रमाणन: | Completed |
| मॉडल संख्या: | एसजीएम61020 |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1000pcs |
|---|---|
| मूल्य: | विनिमय योग्य |
| पैकेजिंग विवरण: | मानक |
| प्रसव के समय: | 3weeks |
| भुगतान शर्तें: | टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | 5000pcs |
|
विस्तार जानकारी |
|||
| विन, एन, पीजी: | -0.3V से 6V | अमेरिकन प्लान: | -0.3V से 5V |
|---|---|---|---|
| एसडब्ल्यू (डीसी): | -0.3V से VIN + 0.3V | स्विच करते समय SW (एसी, 10ns से कम)।: | -2V से 9V |
| एसओटी-23-5, θJA: | 193℃/W | एसओटी-23-5, θजेबी: | 36.9℃/W |
| SOT-23-5, θJC: | 61.9℃/W | एसओटी-563-6, θJA: | 127.3℃/डब्ल्यू |
| एसओटी-563-6, θजेबी: | 32.9℃/W | SOT-563-6, θJC: | 63.6℃/W |
| जंक्शन तापमान: | + 150 ℃ | भंडारण तापमान सीमा: | -65 से +150 ℃ |
| लीड तापमान (सोल्डरिंग, 10s): | + 260 ℃ | एचबीएम: | 4000 वी |
| सीडीएम: | 1000V | ||
| प्रमुखता देना: | 2.5V से 5.5V सिंक्रोनस बक कनवर्टर,उच्च दक्षता पावर आईसी 2A,वारंटी के साथ स्विच मोड पावर आईसी |
||
उत्पाद विवरण
स्विच मोड पावर आईसी 2.5V से 5.5V, 2A, उच्च दक्षता
SGM61020 एक उच्च दक्षता वाला सिंक्रोनस BuckDC/DC कनवर्टर है जिसमें 2A आउटपुट करंट क्षमता और समायोज्य आउटपुट वोल्टेज है। इनपुट आपूर्ति वोल्टेज 2.5V से 5.5V के दायरे में है।अनुकूलन बंद समय पीक करंट नियंत्रण का उपयोग करनाइस उपकरण की दक्षता 1mA से अधिक भार के लिए 80% से अधिक है और मध्यम भार सीमा (5V से 3.3V तक) में 95% तक पहुंचती है।
यह उपकरण मध्यम या भारी भारों के लिए एक अर्ध-स्थिर 1.5MHz पल्सविड्थ मॉड्यूलेशन (PWM) मोड के साथ काम करता है। लेकिन हल्के भारों पर, पावर-सेविंग मोड (PSM) के लिए पल्स स्किप मॉड्यूलेशन का उपयोग किया जाता है।पीएसएम ऑपरेटिंग शांत वर्तमान बहुत कम हैइस प्रकार के कम गतिहीन करंट के बावजूद, भारी भार भिन्नताओं के लिए अस्थायी प्रतिक्रिया उत्कृष्ट है।डिवाइस बंद कर वर्तमान आम तौर पर0 है.03μA.
SGM61020 एक बाहरी प्रतिरोध विभाजक द्वारा एक समायोज्य आउटपुट वोल्टेज प्रदान करता है। डिवाइस 100% ड्यूटी चक्र के साथ कम ड्रॉपआउट ऑपरेशन के लिए सक्षम है।कुछ अन्य विशेषताओं में स्टार्टअप इनरुश करंट को सीमित करने के लिए आंतरिक सॉफ्ट-स्टार्ट शामिल हैं, ओवर-करंट और थर्मल शटडाउन सुरक्षा, इनपुट और पावर गुडआउटपुट (केवल SGM61020P संस्करण के लिए) को सक्षम करें।

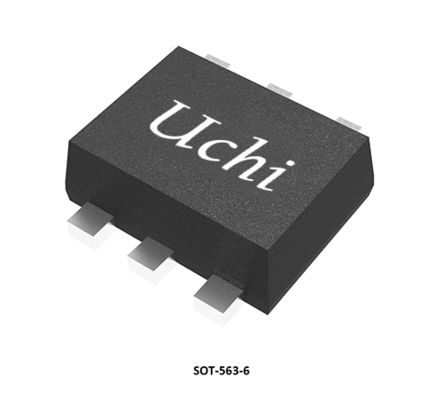

SGM61020 ग्रीन SOT-23-5 और SOT-563-6 पैकेज में उपलब्ध है।
यह उपकरण मध्यम या भारी भारों के लिए एक अर्ध-स्थिर 1.5MHz पल्सविड्थ मॉड्यूलेशन (PWM) मोड के साथ काम करता है। लेकिन हल्के भारों पर, पावर-सेविंग मोड (PSM) के लिए पल्स स्किप मॉड्यूलेशन का उपयोग किया जाता है।पीएसएम ऑपरेटिंग शांत वर्तमान बहुत कम हैइस प्रकार के कम गतिहीन करंट के बावजूद, भारी भार भिन्नताओं के लिए अस्थायी प्रतिक्रिया उत्कृष्ट है।डिवाइस बंद कर वर्तमान आम तौर पर0 है.03μA.
SGM61020 एक बाहरी प्रतिरोध विभाजक द्वारा एक समायोज्य आउटपुट वोल्टेज प्रदान करता है। डिवाइस 100% ड्यूटी चक्र के साथ कम ड्रॉपआउट ऑपरेशन के लिए सक्षम है।कुछ अन्य विशेषताओं में स्टार्टअप इनरुश करंट को सीमित करने के लिए आंतरिक सॉफ्ट-स्टार्ट शामिल हैं, ओवर-करंट और थर्मल शटडाउन सुरक्षा, इनपुट और पावर गुडआउटपुट (केवल SGM61020P संस्करण के लिए) को सक्षम करें।
SGM61020 ग्रीन SOT-23-5 और SOT-563-6 पैकेज में उपलब्ध है।
प्रमुख विशेषताएं
● 2.5V से 5.5V इनपुट वोल्टेज रेंज
● समायोज्य आउटपुट वोल्टेज 0.6V से VIN तक
● 95% तक की दक्षता
● कम आरडीएसओएन एमओएसएफईटी स्विच (100mΩ/55mΩ)
● हल्के भार की दक्षता के लिए ऊर्जा-बचत मोड
● 42μA (TYP) ऑपरेटिंग शांत करंट
● कम ड्रॉपआउट के लिए 100% ड्यूटी साइकिल क्षमता
● 1.5MHz पीडब्ल्यूएम स्विचिंग आवृत्ति
● पावर अच्छा आउटपुट (केवल SGM61020P)
● अतिप्रवाह से सुरक्षा
● थर्मल बंद होने से सुरक्षा
● इनपुट लो-वोल्टेज लॉकआउट (यूवीएलओ) सुरक्षा
● छोटे पैकेजिंगःSGM61020: ग्रीन SOT-23-5 और SOT-563-6 पैकेज में उपलब्ध हैSGM61020P: ग्रीन SOT-563-6 पैकेज में उपलब्ध है
आवेदन
बैटरी संचालित अनुप्रयोग
लोड का बिंदु
प्रोसेसर बिजली की आपूर्ति
हार्ड डिस्क ड्राइव (HDD) / सॉलिड स्टेट ड्राइव (SSD)
लोड का बिंदु
प्रोसेसर बिजली की आपूर्ति
हार्ड डिस्क ड्राइव (HDD) / सॉलिड स्टेट ड्राइव (SSD)
विशिष्ट अनुप्रयोग
पिन विन्यास
पिन विवरण
उत्पाद चयन गाइड
पिन विन्यास
पिन विवरण
उत्पाद चयन गाइड
|
डीसी/डीसी
टोपोलॉजी
|
भाग संख्या |
आउटपुट करंट
अधिकतम
(एमए)
|
वीआईएन
मिन
(V)
|
वीआईएन
अधिकतम
(V)
|
आउटपुट
वोल्टेज
(V) |
स्विच करना
आवृत्ति
(MHz)
|
(MHz)
वर्तमान
(μA)
|
बंद करना
वर्तमान
(μA)
|
सक्षम करें
तर्क
|
दक्षता
अधिकतम
(%)
|
पैकेज
|
विशेषताएं |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
सिंक बक
|
AAP6010A
|
3500
|
7.5
|
40
|
एडीजे
|
0.125
|
1560
|
NA
|
NA |
95
|
एसओआईसी-8
|
7.5V से 40V इनपुट सप्लाई, सीसी/सीवी सिंक्रोनस बक कन्वर्टर
|
|
सिंक बक
|
AAP6010A
|
3500
|
7.5
|
40
|
एडीजे
|
0.125
|
1560
|
NA
|
NA |
95
|
एसओआईसी-8 (एक्सपोज़ेड पैड)
|
7.5V से 40V इनपुट सप्लाई, सीसी/सीवी सिंक्रोनस बक कन्वर्टर
|
| सिंक बक |
AAP6013A
|
8000 | 7.5 | 36 | एडीजे | Adj (0.05 ~ 0.8) | 1200 | 1200 | NA | 97 |
TQFN-4×4-24BL
|
7.5V से 36V इनपुट सप्लाई, सीसी/सीवी सिंक्रोनस बक पीडब्ल्यूएम कन्वर्टर
|
| सिंक बक |
AAP6153A
|
NA | 7.5 | 40 | एडीजे | Adj (0.1 ~ 0.8) | 1200 | 1700 | NA | 97 |
एमएसओपी-10 (एक्सपोज़ेड पैड)
|
7.5V से 36V इनपुट सप्लाई, सीसी/सीवी सिंक्रोनस बक पीडब्ल्यूएम कन्वर्टर
|
| सिंक बक | SGM6010 |
3000
|
3 | 5.5 |
Adj (0.8 ~ 5.0)
|
0.3 ~ 2 | 410 | <2 | सक्रिय निम्न | 95 |
TDFN-3×3-10L
|
3 ए, उच्च दक्षता, कम वोल्टेज, सिंक्रोनस बक
|
| सिंक बक |
SGM6011
|
2000
|
2.5 | 5.5 | 3.3/Adj (1.2 तक) |
1.4
|
300
|
<2 |
सक्रिय उच्च
|
95 |
TDFN-3×3-10L
|
2 ए, उच्च दक्षता, कम वोल्टेज, सिंक्रोनस बक
|
| सिंक बक | SGM6012 |
800
|
2.5 | 5.5 | 1.2/1.8/3.3/Adj (0.6 तक) | 1.6 | 30 | <1 |
सक्रिय उच्च
|
95 |
टीएसओटी-23-5
|
800mA, उच्च दक्षता, निम्न वोल्टेज, सिंक्रोनस बक
|
| सिंक बक |
SGM6013
|
800
|
2.5 | 5.5 |
1.2/1.8/3.3/Adj (0.0 तक)6
|
1.6 | 30 | <1 |
सक्रिय उच्च
|
95 |
TSOT-23-5,TDFN-2×2-6L
|
800mA, उच्च दक्षता, निम्न वोल्टेज, सिंक्रोनस बक
|
| सिंक बक |
SGM6014
|
2000 | 2.5 | 5.5 |
1.2/1.8/3.3/Adj (1.2 तक)
|
1.4 | 55 | <2 |
सक्रिय उच्च
|
95 |
TDFN-3×3-10L
|
2 ए, उच्च दक्षता, कम वोल्टेज, सिंक्रोनस बक
|
| सिंक बक |
SGM6016
|
1200 | 2.7 | 5.5 |
Adj (0.8 तक)
|
1.6 | 30 |
<1
|
सक्रिय उच्च
|
95 |
TDFN-3×3-10L
|
1.2A, उच्च दक्षता, कम वोल्टेज, सिंक्रोनस बक
|
| सिंक बक |
SGM6019
|
1200 | 2.7 | 5.5 |
Adj (0.8 तक)
|
1.6 | 30 |
<1
|
सक्रिय उच्च
|
95 |
TDFN-2×3-8L
|
1.2A, उच्च दक्षता, कम वोल्टेज, सिंक्रोनस बक
|
| सिंक बक |
SGM6027
|
600 | 2.5 | 5.5 |
Adj (0.7 ~ 3.3)
|
1.2 | 0.58 |
<1
|
सक्रिय उच्च
|
92 |
WLCSP-0.8×1.6-8B
|
अल्ट्रा-लो सिसेंट करंट, सिंक्रोनस बक
|
| सिंक बक |
SGM6027A/B
|
600 | 2.5 | 5.5 |
Adj (0.7 ~ 3.3)
|
1.2 | 0.58 |
<1
|
सक्रिय उच्च
|
92 |
WLCSP-0.8×1.6-8B
|
अल्ट्रा-लो सिसेंट करंट, सिंक्रोनस बक
|
| सिंक बक |
SGM6029
|
1000 | 2 | 5.5 |
0.4 ~ 0.775/0.8 ~ 1.55/1.8 ~ 3.3
|
4.0/1.5
|
2.3
|
<0.25
|
सक्रिय उच्च
|
96 |
WLCSP-0.74×1.09-6B
|
अल्ट्रा-लो सिसेंट करंट, सिंक्रोनस बक |
| सिंक बक |
SGM6036
|
600 | 1.8 | 5.5 |
1.0/1.2/3.3/Adj (1.0 ~ 3.3)
|
1.4 | 0.45 |
सक्रिय उच्च
|
90 |
यूटीडीएफएन-1.5×2-6एल
|
1.4 मेगाहर्ट्ज़, 600 एमए सिंक्रोनस बक
|
|
| सिंक बक |
SGM6040
|
750 | 1.8 | 5.5 |
Adj (0.8 ~ 3.4)
|
1.5 |
0.06
|
0.3
|
सक्रिय उच्च
|
80 |
TDFN-2×1.5-8L, WLCSP- 0.89×1.19-6B
|
1.8V से 5.5V, 750mA, 60nA शांत करंट सिंक्रोनस बक कन्वर्टर
|
|
नॉन-सिंक बक
|
SGM6060
|
2000 | 3.8 | 55 |
एडीजे
|
0.2 से 2
|
126 |
<18
|
सक्रिय उच्च
|
95 |
टीडीएफएन-3×3-10एल,एसओआईसी-8 (एक्सपोज़ेड पैड)
|
55V इनपुट, 2A गैर-सिंक्रोनस बक
|
|
नॉन-सिंक बक
|
SGM6061
|
1500 | 3.8 | 55 |
Adj (0.8 ~ 24)
|
2 |
131
|
18 |
सक्रिय उच्च
|
95 |
TDFN-3×3-10L
|
1.5A, 2MHz, 55V, बक कनवर्टर
|
|
सिंक बक
|
SGM61006
|
600 | 1.8 | 5.5 |
Adj (0.5 ~ V)IN)
|
3.5 | 26 |
<3
|
सक्रिय उच्च
|
90 |
WLCSP-0.9×1.3-6B-A
|
600mA, 1.8V से 5.5V सिंक्रोनस बक
|
|
सिंक बक
|
SGM61007
|
600 | 2.3 | 5.5 |
1/1.1/1.15/1.2/1.23/1.35/1.82/2.05 आंतरिक रूप से तय
|
5.8 |
22
|
<0.5
|
सक्रिय उच्च
|
92 |
WLCSP-0.86×1.16-6B
|
5.8MHz, 600mA सिंक्रोनस बक
|
|
सिंक बक
|
SGM61012
|
1200 | 2.3 | 5.5 |
Adj (0.5 ~ 4)
|
2 | 25 |
<1
|
सक्रिय उच्च
|
95 |
TDFN-2×2-8AL
|
1.2ए एएचपी-सीओटी मोड के साथ उच्च दक्षता वाले बक
|
|
सिंक बक
|
SGM61013
|
1000 | 2.3 | 5.5 |
1.2/1.8/3.3
|
10, 6.5/8
|
20 |
<1
|
सक्रिय उच्च
|
95 |
WLCSP-0.9×1.2-6B
|
10 मेगाहर्ट्ज़ 1 ए माइक्रो-पॉइंट-ऑफ-लोड बक
|
|
सिंक बक
|
SGM61020
|
2000 | 2.5 | 5.5 |
Adj (0.6 ~ V)IN)
|
1.5 |
42
|
<1
|
सक्रिय उच्च
|
95 |
SOT-23-5, SOT-563-6
|
2A, उच्च दक्षता, सिंक्रोनस बक
|
|
सिंक बक
|
SGM61020S
|
2000 | 2.5 | 5.5 |
Adj (0.6 ~ V)IN)
|
1.5 | 44 |
<0.5
|
सक्रिय उच्च
|
95 |
SOT-23-5, SOT-23-6
|
2A, उच्च दक्षता, सिंक्रोनस बक
|
|
सिंक बक
|
SGM61020SD
SGM61020PSD
|
2000 | 2.5 | 5.5 |
Adj (0.6 ~ V)IN)
|
1.5 | 44 |
<0.5
|
सक्रिय उच्च
|
95 |
SOT-23-5, SOT-23-6
|
2A, उच्च दक्षता, सिंक्रोनस बक
|
|
सिंक बक
|
SGM61022
|
2000 | 2.3 | 5.5 |
Adj (0.5 ~ 4)
|
2 | 25 |
<1
|
सक्रिय उच्च
|
95 |
TDFN-2×2-8AL
|
एएचपी-सीओटी मोड के साथ 2 ए उच्च दक्षता बक
|
|
सिंक बक
|
SGM61024
|
2000 | 2.4 | 5.5 |
Adj (0.6 ~ 4)
|
2.2
|
5.7/400
|
<1.8
|
सक्रिय उच्च
|
95 |
UTDFN-1.5×1.5-6L
|
2.4V से 5.5V, 2A, उच्च दक्षता, सिंक्रोनस बक
|
|
सिंक बक
|
SGM61030
|
3000 | 2.5 | 5.5 | Adj (0.6 ~ V)IN) |
2.5/2
|
42/410
|
<0.3 |
सक्रिय उच्च
|
95 |
टीडीएफएन-2×2-7एल
|
उच्च दक्षता, 3 ए, सिंक्रोनस बक
|
|
सिंक बक
|
SGM61031
|
3000 | 2.7 | 5.5 |
एडीजे
|
2 |
24
|
<1 |
सक्रिय उच्च
|
95 |
TDFN-2×2-8AL
|
3A, उच्च दक्षता, सिंक्रोनस बक
|
|
सिंक बक
|
SGM61032
|
3000 | 2.5 | 5.5 |
Adj (0.6 ~ V)IN)
|
1.5 | 45 | <1 |
सक्रिय उच्च
|
95 |
SOT-563-6
|
कम वोल्टेज, 3A उच्च दक्षता सिंक्रोनस बक
|
|
सिंक बक
|
SGM61034
|
3000 | 2.4 | 5.5 |
Adj (0.6 ~ 4)
|
2.2 |
5.7/400
|
<1.8
|
सक्रिय उच्च
|
95 |
UTDFN-1.5×1.5-6L
|
2.4V से 5.5V, 3A, उच्च दक्षता, सिंक्रोनस बक
|
|
सिंक बक
|
SGM61040
|
4000 | 2.5 | 5.5 |
Adj (0.6 ~ V)IN)
|
2.5/2
|
42/420
|
<1.5
|
सक्रिय उच्च
|
95 |
टीडीएफएन-2×2-7एल
|
4A, उच्च दक्षता, सिंक्रोनस बक
|
|
सिंक बक
|
SGM61044
|
4000 | 2.4 | 5.5 |
Adj (0.6 ~ 4)
|
2.2 |
5.7/400
|
<1.8
|
सक्रिय उच्च
|
95 |
UTDFN-1.5×1.5-6L
|
2.4V से 5.5V, 4A, उच्च दक्षता, सिंक्रोनस बक
|
एकीकृत सर्किट (आईसी) आधुनिक इलेक्ट्रॉनिक्स की नींव के रूप में कार्य करते हैं, छोटे आकार, कम बिजली की खपत, मजबूत प्रदर्शन और उच्च विश्वसनीयता प्रदान करते हैं।इनका व्यापक रूप से उपभोक्ता इलेक्ट्रॉनिक्स में प्रयोग किया जाता है, औद्योगिक अनुप्रयोग, संचार, ऑटोमोबाइल इलेक्ट्रॉनिक्स, चिकित्सा उपकरण और एयरोस्पेस/रक्षा प्रणाली।
उची इलेक्ट्रॉनिक्स औद्योगिक स्वचालन, नई ऊर्जा, ऑटोमोटिव, संचार, कंप्यूटिंग,उपभोक्ता इलेक्ट्रॉनिक्स और चिकित्सा उपकरण अनुप्रयोग.
यह समाधान स्मार्ट फोन और टैबलेट में एकीकृत सर्किट के अनुप्रयोग का प्रदर्शन करता है। सही उत्पाद का चयन करने में सहायता के लिए, कृपया हमारी तकनीकी सहायता टीम से संपर्क करें।
