सिस्टम पावर मैनेजमेंट IC 5A, 5V इलेक्ट्रॉनिक फ्यूज (eFuse) थर्मल शटडाउन के साथ
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | डोंगगुआन चाइना |
| ब्रांड नाम: | UCHI |
| प्रमाणन: | Completed |
| मॉडल संख्या: | एसजीएम2529 |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1000pcs |
|---|---|
| मूल्य: | विनिमय योग्य |
| पैकेजिंग विवरण: | मानक |
| प्रसव के समय: | 3weeks |
| भुगतान शर्तें: | टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | 5000pcs |
|
विस्तार जानकारी |
|||
| स्थिर अवस्था: | -0.3V से 18V | क्षणिक (100ms): | -0.6V से 25V |
|---|---|---|---|
| वीसीसी, स्रोत, इलिमिट से जीएनडी: | -0.3V से 25V | डीवी/डीटी, जीएनडी को सक्षम/गलती: | -0.3V से 5.5V |
| टीडीएफएन-3×3-10एल, θJA: | 90℃/W | TDFN-3×3-10L, θJB: | 54℃/डब्ल्यू |
| TDFN-3×3-10L, θJC: | 52℃/W | जंक्शन तापमान: | + 150 ℃ |
| भंडारण तापमान सीमा: | -65 से +150 ℃ | लीड तापमान (सोल्डरिंग, 10s): | + 260 ℃ |
| एचबीएम: | 2000V | सीडीएम: | 1000V |
| प्रमुखता देना: | 5A इलेक्ट्रॉनिक फ्यूज IC,5V पावर मैनेजमेंट IC,थर्मल शटडाउन eFuse IC |
||
उत्पाद विवरण
सिस्टम पावर मैनेजमेंट IC 5A, 5V इलेक्ट्रॉनिक फ्यूज (eFuse) थर्मल शटडाउन के साथ
SGM2529 एक कॉम्पैक्ट इलेक्ट्रॉनिक फ्यूज (eFuse) है जिसमें सुरक्षा कार्यों का एक पूरा सेट है। SGM2529 उत्कृष्ट सटीकता प्रदान करता है, जो इसे कई सिस्टम सुरक्षा अनुप्रयोगों के लिए बहुत उपयुक्त बनाता है। यह सटीक ओवर-वोल्टेज (OV) और अंडरवोल्टेज लॉकआउट (UVLO) सुरक्षा प्रदान करता है, जो बस वोल्टेज की कड़ी निगरानी सुनिश्चित करता है और पर्यवेक्षक सर्किट की आवश्यकता को समाप्त करता है। ओवर-वोल्टेज (OV) सुरक्षा इनपुट वोल्टेज वृद्धि के दौरान eFuse आउटपुट को एक निश्चित स्तर पर क्लैंप करेगी। इनपुट वोल्टेज क्षणिक के दौरान, आंतरिक FET चालू रहता है, जो लोड को संचालित करना जारी रखने की अनुमति देता है। यदि क्षणिक अवधि लंबी रहती है, तो संचित गर्मी eFuse थर्मल शटडाउन का कारण बनेगी। थर्मल शटडाउन में आने के बाद, लैच-ऑफ और ऑटो-रीट्राय थर्मल विकल्प उपलब्ध हैं। SGM2529 एक ग्रीन TDFN-3×3-10L पैकेज में उपलब्ध है।
मुख्य विशेषताएं
● 30V तक की वृद्धि के साथ 5V इलेक्ट्रॉनिक फ्यूज
● एकीकृत सुरक्षा स्विच के लिए अत्यंत कम RDS(ON): 26mΩ (TYP)
● 3-स्टेट ENABLE/FAULT पिन, द्विदिश इंटरफ़ेस
● प्रोग्रामेबल सॉफ्ट-स्टार्ट टाइम
● 5A तक प्रोग्रामेबल करंट लिमिट
● थर्मल शटडाउन विकल्प:
SGM2529A: VCLAMP के साथ थर्मल लैच-ऑफ
SGM2529B: VCLAMP के साथ थर्मल ऑटो-रीट्राय
SGM2529C: VCLAMP के बिना थर्मल लैच-ऑफ
● थर्मल शटडाउन के लिए फॉल्ट आउटपुट
● सटीक अंडर-वोल्टेज लॉकआउट
● सटीक ओवर-वोल्टेज क्लैंप (SGM2529A और SGM2529B)
● एक ग्रीन TDFN-3×3-10L पैकेज में उपलब्ध है
अनुप्रयोग
हार्ड ड्राइव
PCIE SSD
मदरबोर्ड पावर मैनेजमेंट
PCIE SSD
मदरबोर्ड पावर मैनेजमेंट

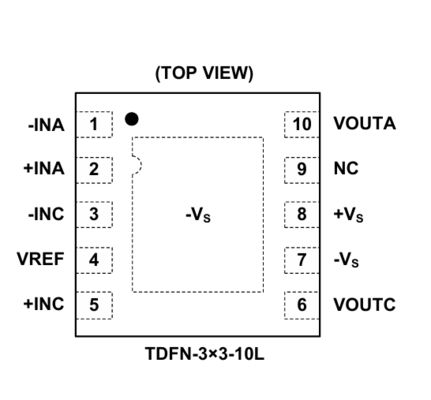

पिन विन्यास
पिन विवरण
उत्पाद चयन मार्गदर्शिका
|
स्विच
प्रति
पैकेज
|
पार्ट नंबर |
निरंतर
आउटपुट करंट
अधिकतम (mA)
|
शांत
वर्तमान
(μA)
|
VIN
न्यूनतम
(V)
|
VIN
अधिकतम
(V)
|
सक्षम
लॉजिक
|
शटडाउन
वर्तमान
(μA)
|
वर्तमान
सीमा
(mA)
|
सॉफ्ट-
शुरू
|
फॉल्ट
फ्लैग
|
पैकेज
|
विशेषताएँ |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | SGM25117A |
17000
|
250
|
0.5 |
14
|
सक्रिय उच्च | <2 |
हाँ
|
नहीं
|
TDFN-3×3-12AL
|
अल्ट्रा-लो आरON, उन्नत लोड प्रबंधन नियंत्रित लोड स्विच
|
|
| 1 |
SGM2521
|
2000
|
170 |
4.5
|
24 | सक्रिय उच्च |
<1.4
|
प्रोग्रामेबल (260~2000) |
हाँ
|
हाँ
|
SOIC-8,TDFN-2×3-8BL
|
24V, 2A, ऑटो-रिकवरी प्रोग्रामेबल करंट लिमिट स्विच
|
| 1 | SGM2522 |
2000
|
170 |
4.5
|
24 |
सक्रिय उच्च
|
<1.4
|
प्रोग्रामेबल (260~2000)
|
हाँ
|
हाँ
|
SOIC-8,TDFN-2×3-8BL
|
24V, 2A, लैच्ड-ऑफ प्रोग्रामेबल करंट लिमिट स्विच
|
| 1 |
SGM2523A
|
1600
|
150
|
2.6 | 22 |
सक्रिय उच्च
|
<2 |
प्रोग्रामेबल (100~1600)
|
हाँ
|
हाँ
|
SOT-23-6
|
22V, 1.6A, ऑटो-रिकवरी प्रोग्रामेबल करंट लिमिट स्विच
|
| 1 |
SGM2523B
|
1600
|
150
|
2.6 | 22 |
सक्रिय उच्च
|
<2 |
प्रोग्रामेबल (100~1600)
|
हाँ
|
हाँ
|
SOT-23-6
|
22V, 1.6A, लैच्ड-ऑफ प्रोग्रामेबल करंट लिमिट स्विच
|
| 1 |
SGM2523C/D
|
1200 |
150
|
2.6 | 22 |
सक्रिय उच्च
|
<2 |
प्रोग्रामेबल (100~1600)
|
हाँ
|
हाँ
|
SOT-23-6
|
प्रोग्रामेबल करंट लिमिट स्विच
|
| 1 |
SGM2528
|
5000
|
110
|
9 | 18 |
सक्रिय उच्च
|
48 |
प्रोग्रामेबल (1500~5000)
|
हाँ
|
हाँ
|
TDFN-3×3-10L
|
5A, 12V इलेक्ट्रॉनिक फ्यूज (eFuse) थर्मल शटडाउन के साथ
|
| 1 |
SGM2529
|
5000
|
102
|
सक्रिय उच्च
|
47 |
प्रोग्रामेबल (1500~5000)
|
हाँ
|
हाँ
|
TDFN-3×3-10L
|
5A, 5V इलेक्ट्रॉनिक फ्यूज (eFuse) थर्मल शटडाउन के साथ
|
||
| 1 |
SGM2531C
|
3000
|
170
|
4
|
22 |
सक्रिय उच्च
|
<2.5
|
प्रोग्रामेबल (100~3000)
|
हाँ
|
हाँ
|
SOIC-8 (एक्सपोज़्ड पैड),TDFN-2×3-8BL
|
प्रोग्रामेबल करंट लिमिट स्विच
|
| 1 |
SGM2531D
|
3000
|
170
|
4
|
22
|
सक्रिय उच्च
|
<2.5
|
प्रोग्रामेबल (100~3000)
|
हाँ
|
हाँ
|
SOIC-8 (एक्सपोज़्ड पैड),TDFN-2×3-8BL
|
प्रोग्रामेबल करंट लिमिट स्विच
|
| 1 |
SGM2535
|
5300
|
133
|
2.7
|
18
|
सक्रिय उच्च
|
3.9
|
प्रोग्रामेबल (600~5300)
|
हाँ
|
हाँ
|
TQFN-3×4-20L
|
2.7V से 18V eFuse ट्रू रिवर्स ब्लॉकिंग और मल्टीपल प्रोटेक्शन मोड के साथ
|
| 1 |
SGM2536
|
5500
|
132
|
2.7
|
23
|
सक्रिय उच्च
|
<10 |
प्रोग्रामेबल (500~6000)
|
हाँ
|
नहीं
|
TQFN-2×2-10L
|
5.5A, 23.7mΩ इलेक्ट्रॉनिक फ्यूज द्विदिश वर्तमान चालन का समर्थन करता है
|
| 1 | SGM2537A |
4000
|
148 |
2.7
|
18 |
सक्रिय निम्न (-xRN) सक्रिय उच्च (अन्य)
|
<70 (-xRN)
<5 (अन्य)
|
प्रोग्रामेबल (500~4000)
|
हाँ
|
नहीं (-xRD)
हाँ (अन्य)
|
TDFN-2×2-8AL
|
4A, 35mΩ चयन योग्य ओवर-वोल्टेज क्लैंपिंग फ़ंक्शन के साथ eFuse
|
| 1 |
SGM2538
|
5000
|
210
|
4.5
|
14
|
सक्रिय उच्च
|
<3.5
|
प्रोग्रामेबल (1000~5000)
|
हाँ
|
नहीं
|
TDFN-3×3-10AL
|
OVP फ़ंक्शन और ब्लॉकिंग FET नियंत्रण के साथ 5V/12V इलेक्ट्रॉनिक फ्यूज (eFuses)
|
| 1 |
SGM2539
|
5000
|
75 | 2.5 | 20 |
सक्रिय निम्न
|
<2
|
हाँ
|
नहीं
|
WLCSP-2.56×1.54-15B
|
उच्च वोल्टेज, USB PD पावर स्विच
|
|
| 2 |
SGM2540
|
2000/1500
|
88
|
2.5 | 20 |
कोई नहीं
|
हाँ
|
नहीं
|
UTDFN-2×2-8AL
|
स्वायत्त 20V चार्जिंग स्रोत चयन और OTG फीडिंग स्विच कॉम्बो
|
||
| 1 |
SGM2551A/C
|
1500 | 71 | 2.5 | 5.5 |
सक्रिय उच्च
|
<2.5
|
प्रोग्रामेबल (100~1700)
|
हाँ
|
नहीं
|
TDFN-2×2-6L,SOT-23-5
|
1.5A, एडजस्टेबल करंट लिमिट, सॉफ्ट-स्टार्ट, टाइनी पैकेज
|
| 1 |
SGM2554A
|
1100
|
19
|
2.2
|
5.5
|
सक्रिय उच्च
|
<1
|
1850
|
हाँ
|
नहीं
|
SOT-23-5
|
1.1A आउटपुट करंट, 1.85A फिक्स्ड करंट लिमिट, लो पावर
|
| 1 |
SGM2554B
|
1100
|
19
|
2.2
|
5.5
|
कोई नहीं
|
NA
|
1750 |
हाँ
|
नहीं
|
SOT-23-5
|
1.1A आउटपुट करंट, 1.75A फिक्स्ड करंट लिमिट, लो पावर
|
| 2 |
SGM2558A
|
600/CH
|
28 |
2.7
|
5.5
|
सक्रिय उच्च
|
<1
|
1100 |
हाँ
|
हाँ
|
SOIC-8,TDFN-3×3-8L
|
600mA आउटपुट करंट, 1.1A फिक्स्ड करंट लिमिट, डुअल चैनल
|
