लॉजिक आईसी 1-बिट द्वि-दिशात्मक वोल्टेज-लेवल ट्रांसलेटर ऑटो दिशा सेंसिंग के साथ
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | डोंगगुआन चाइना |
| ब्रांड नाम: | UCHI |
| प्रमाणन: | Completed |
| मॉडल संख्या: | एसजीएम4554 |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1000pcs |
|---|---|
| मूल्य: | विनिमय योग्य |
| पैकेजिंग विवरण: | मानक |
| प्रसव के समय: | 3weeks |
| भुगतान शर्तें: | टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | 5000pcs |
|
विस्तार जानकारी |
|||
| आपूर्ति वोल्टेज वीसीसीए, वीसीसीबीरेंज: | -0.3V से 6V | इनपुट वोल्टेज रेंज, VI(1): | -0.3V से 6V |
|---|---|---|---|
| इनपुट क्लैंप करंट, IIK (VI < 0): | -50mA | आउटपुट क्लैंप करंट, IOK (VO < 0): | -50mA |
| सतत आउटपुट करंट, आईओ: | ±50mA | जंक्शन तापमान: | + 150 ℃ |
| भंडारण तापमान सीमा: | -65 ℃ से + 150 ℃ | लीड तापमान (सोल्डरिंग, 10s): | + 260 ℃ |
| एचबीएम: | 4000 वी | मिमी: | 400V |
| प्रमुखता देना: | 1-बिट द्वि-दिशात्मक वोल्टेज-लेवल ट्रांसलेटर,ऑटो दिशा सेंसिंग लॉजिक आईसी,उच्च शक्ति MOSFET वोल्टेज ट्रांसलेटर |
||
उत्पाद विवरण
ऑटो डायरेक्शन सेंसिंग के साथ लॉजिक आईसी 1-बिट द्विदिश वोल्टेज-लेवल ट्रांसलेटर

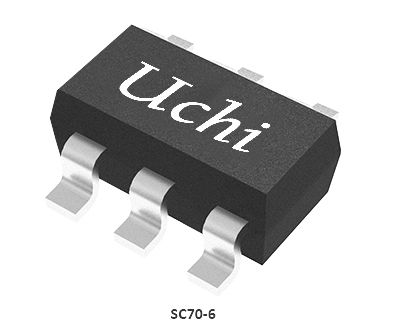

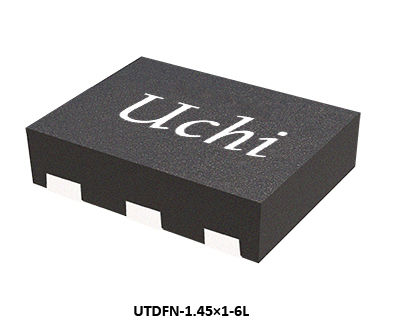

SGM4554 एक 1-बिट, गैर-इनवर्टिंग, द्विदिश वोल्टेज-स्तरीय अनुवादक है जिसमें दो स्वतंत्र कॉन्फ़िगर करने योग्य बिजली-आपूर्ति लाइनें हैं। ए और बी पोर्ट क्रमशः वीसीसीए आपूर्ति और वीसीसीबी आपूर्ति को ट्रैक करते हैं। A पोर्ट के लिए सप्लाई वोल्टेज रेंज 1.2V से 5.0V और B पोर्ट के लिए 1.65V से 5.5V है। डिवाइस विभिन्न वोल्टेज नोड्स (1.2V, 1.5V, 1.8V, 2.5V, 3.3V और 5V सहित) के बीच द्विदिश अनुवाद फ़ंक्शन प्रदान करता है। SGM4554 में एक आउटपुट सक्षम (OE) फ़ंक्शन है, जो आउटपुट स्थितियों को नियंत्रित करता है। जब OE कम हो जाता है, तो सभी आउटपुट उच्च-प्रतिबाधा स्थिति में प्रवेश कर जाते हैं। OE को पुल-डाउन रेसिस्टर के माध्यम से GND से जोड़ा जाना चाहिए, और न्यूनतम रेसिस्टर मान ड्राइवर की वर्तमान स्रोत क्षमता पर निर्भर करता है। SGM4554 ग्रीन UTDFN-1.45×1-6Land SC70-6 पैकेज में उपलब्ध है। यह -40℃ से +85℃ की परिवेशीय तापमान सीमा पर संचालित होता है।
प्रमुख विशेषताऐं
● विद्युत आपूर्ति वोल्टेज रेंज (वीसीसीए ≤ वीसीसीबी)
एक पोर्ट: 1.2V से 5.0V
बी पोर्ट: 1.65V से 5.5V
● वीसीसीए या वीसीसीबी अलगाव का समर्थन करें
जब वीसीसीए या वीसीसीबी कम होता है, तो डिवाइस पावर-डाउन मोड में प्रवेश करता है
● OE इनपुट सर्किट VCCA को संदर्भित
● आंशिक-पावर-डाउन फ़ंक्शन का समर्थन करें
● पुश-पुल आउटपुट का समर्थन करें
● कम बिजली की खपत
● -40℃ से +85℃ ऑपरेटिंग तापमान रेंज
● हरे UTDFN-1.45×1-6L और SC70-6 पैकेज में उपलब्ध है
अनुप्रयोग
यूनिवर्सल एसिंक्रोनस रिसीवर/ट्रांसमीटर
सामान्य प्रयोजन I/O (GPIO)
सामान्य प्रयोजन I/O (GPIO)
विशिष्ट अनुप्रयोग
पिन कॉन्फ़िगरेशन
नत्थी करनाविवरण
उत्पाद चयन मार्गदर्शिका
|
अनुवादकों
प्रति
पैकेट
|
भाग संख्या |
डेटा
दर
(एमबीपीएस)
|
वी.सी.सी
(वी)
|
वीएल
श्रेणी
(वी)
|
वीसीसीए
श्रेणी
(वी)
|
वीसीसीबी
श्रेणी
(वी)
|
द्विदिश
|
वी.सी.सी
शट डाउन
मैं/ओ राज्य
|
आईसीसी को बंद करो
अधिकतम
(μA)
|
तर्क
उत्पादन
|
पैकेट
|
विशेषताएँ |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | एसजीएम4554 | 100 | 1.2~5.0 | 1.65~5.5 | हाँ | हाय-जेड | 10 | पुश पुल |
SC70-6,UTDFN-1.45×1-6L
|
GPIO लेवल शिफ्टर
|
||
| 1 | एसजीएम4555 | 2.7~5.5 | 1.4~5.5 | हाँ | कम |
TQFN-2×2-12L,TQFN-3×3-16L
|
कार्ड इंटरफ़ेस
|
|||||
| 2 | एसजीएम4556 | 100 | 1.2~5.0 | 1.65~5.5 | हाँ | हाय-जेड | 10 | धक्का-मुक्की |
SOT-23-8,XTDFN-1.4×1-8L
|
GPIO लेवल शिफ्टर
|
||
| 2 | एसजीएम4558 | 2.7~5.5 | 1.4~5.5 | हाँ | कम | 2 |
XTDFN-1.35×1-8L
|
सिम/स्मार्ट कार्ड इंटरफ़ेस
|
||||
| 1 | एसजीएम4560 | 3.3~5.5 | 1.6~5.5 | हाँ | कम | 8 |
टीएसएसओपी-14
|
सीए कार्ड इंटरफ़ेस
|
||||
| 1 | एसजीएम4561 | 5.0~5.5 | 1.6~5.5 | हाँ | कम |
एमएसओपी-10
|
HDMI इंटरफ़ेस
|
|||||
| 4 | एसजीएम4563 | 100 | 1.2~5.5 | 1.65~5.5 | नहीं | हाय-जेड | 5 | धक्का-मुक्की |
SOIC-14,UTQFN-1.8×1.8-12L
|
एसपीआई बस या यूएआरटी इंटरफ़ेस
|
||
| 4 | एसजीएम4564 | 100 | 1.2~5.5 | 1.65~5.5 | हाँ | हाय-जेड | 12/9 | धक्का-मुक्की |
SOIC-14,UTQFN-1.8×1.8-12L,TQFN-2×2-12L
|
GPIO लेवल शिफ्टर
|
||
| 1 | एसजीएम4565 | 1.08~1.98 | 1.62~3.6 | हाँ | कम | निकास नली खोलें |
UTQFN-1.8×1.4-10L,WLCSP-1.06×1.06-9B
|
सिम कार्ड इंटरफ़ेस लेवल ट्रांसलेटर
|
||||
| 6 | एसजीएम4566 | 100 | 1.2~5.5 | 1.65~5.5 | हाँ | हाय-जेड | 12/9 | धक्का-मुक्की |
TSSOP-16,TQFN-2.6×1.8-16L
|
GPIO लेवल शिफ्टर
|
||
| 8 | एसजीएम4568 | 100 | 1.2~5.5 | 1.65~5.5 | हाँ | हाय-जेड | 12/9 | धक्का-मुक्की |
टीएसएसओपी-20, टीक्यूएफएन-3×3-20एल
|
GPIO लेवल शिफ्टर
|
||
| 4 | SGM4570Q | 24/2 | 1.65~3.6 | 2.3~5.5 | हाँ | हाय-जेड | ओपन-ड्रेन/पुश-पुल |
टीएसएसओपी-14
|
ऑटोमोटिव, ओपन-ड्रेन, डुअल-सप्लाई ट्रांसीवर ट्रांसीवर
|
|||
| 4 | एसजीएम4573 | 24/2 | 1.65~3.6 | 2.3~5.5 | हाँ | हाय-जेड | ओपन-ड्रेन/पुश-पुल |
टीएसएसओपी-14, टीक्यूएफएन-3.5×3.5-14एएल
|
ओपन-ड्रेन, डुअल-सप्लाई ट्रांसीवर
|
|||
| 4 | एसजीएम4574 | 24/2 | 1.65~5.5 | 2.3~5.5 | हाँ | हाय-जेड | ओपन-ड्रेन/पुश-पुल |
SOIC-14,UTQFN-1.8×1.8-12L,TQFN-2×2-12,TQFN-3.5×3.5-14AL
|
GPIO लेवल शिफ्टर
|
|||
| 6 | एसजीएम4576 | 24/2 | 1.65~5.5 | 2.3~5.5 | हाँ | हाय-जेड | ओपन-ड्रेन/पुश-पुल |
टीक्यूएफएन-2.6×1.8-16एल
|
GPIO लेवल शिफ्टर
|
|||
| 8 | एसजीएम4578 | 24/2 | 1.65~5.5 | 2.3~5.5 | हाँ | हाय-जेड | ओपन-ड्रेन/पुश-पुल |
टीएसएसओपी-20, टीक्यूएफएन-3×3-20एल
|
GPIO लेवल शिफ्टर
|
|||
| 15 | एसजीएम4590 | 2.5~5.5 | नहीं |
टीक्यूएफएन-4×4-32एल
|
गोवा पैनल 15-चैनल लेवल शिफ्टर
|
|||||||
| 4 | एसजीएम4टी245 | 1.2~5.0 | 1.2~5.0 | हाँ | हाय-जेड | धक्का-मुक्की |
TSSOP-16,TQFN-2.6×1.8-16L
|
4-बिट डुअल-सप्लाई ट्रांसीवर
|
||||
| 8 | एसजीएम8टी245 | 1.2~5.0 | 1.2~5.0 | हाँ | हाय-जेड | धक्का-मुक्की |
टीएसएसओपी-24, टीक्यूएफएन-5.5×3.5-24एल
|
8-बिट डुअल-सप्लाई ट्रांसीवर
|
||||
| 8 | एसजीएम8टी245एस | 1.2~5.5 | 1.2~5.5 | हाँ | हाय-जेड | धक्का-मुक्की |
टीएसएसओपी-24, टीक्यूएफएन-5.5×3.5-24एल
|
8-बिट डुअल-सप्लाई बस ट्रांसीवर
|
इंटीग्रेटेड सर्किट (आईसी) आधुनिक इलेक्ट्रॉनिक्स की नींव के रूप में काम करते हैं, जो छोटे आकार, कम बिजली की खपत, मजबूत प्रदर्शन और उच्च विश्वसनीयता प्रदान करते हैं। इनका व्यापक रूप से उपभोक्ता इलेक्ट्रॉनिक्स, औद्योगिक अनुप्रयोगों, संचार, ऑटोमोटिव इलेक्ट्रॉनिक्स, चिकित्सा उपकरण और एयरोस्पेस/रक्षा प्रणालियों में उपयोग किया जाता है।
उची इलेक्ट्रॉनिक्स औद्योगिक स्वचालन, नई ऊर्जा, ऑटोमोटिव, संचार, कंप्यूटिंग, उपभोक्ता इलेक्ट्रॉनिक्स और चिकित्सा उपकरण अनुप्रयोगों के लिए उच्च-प्रदर्शन एनालॉग और मिश्रित-सिग्नल प्रोसेसिंग समाधान प्रदान करता है।
यह समाधान डिजिटल आउटपुट मॉड्यूल के एकीकृत सर्किट अनुप्रयोग को प्रदर्शित करता है। सही उत्पाद चुनने में सहायता के लिए कृपया हमारी तकनीकी सहायता टीम से संपर्क करें।
