कैपलेस 2Vrms से 3Vrms लाइन ड्राइवर एडजस्टेबल गेन इंटीग्रेटेड सर्किट IC के साथ
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | डोंगगुआन चाइना |
| ब्रांड नाम: | UCHI |
| प्रमाणन: | Completed |
| मॉडल संख्या: | एसजीएम8902 |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1000pcs |
|---|---|
| मूल्य: | विनिमय योग्य |
| पैकेजिंग विवरण: | मानक |
| प्रसव के समय: | 3weeks |
| भुगतान शर्तें: | टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | 5000pcs |
|
विस्तार जानकारी |
|||
| वोल्टेज आपूर्ति: | -0.3V से 6V | इनपुट वोल्टेज: | वीएसएस - 0.3V से VDD + 0.3V |
|---|---|---|---|
| न्यूनतम भार प्रतिबाधा (आरएल): | 600Ω | EN से GND: | -0.3V से VDD + 0.3V |
| जंक्शन तापमान: | + 150 ℃ | भंडारण तापमान सीमा: | -65 ℃ से + 150 ℃ |
| लीड तापमान (सोल्डरिंग, 10s): | + 260 ℃ | एचबीएम: | 4000 वी |
| सीडीएम: | 1000V | मिमी: | 300V |
| प्रमुखता देना: | 2Vrms से 3Vrms लाइन ड्राइवर IC,एडजस्टेबल गेन इंटीग्रेटेड सर्किट,उच्च शक्ति MOSFET लाइन ड्राइवर |
||
उत्पाद विवरण
समायोज्य लाभ एकीकृत सर्किट आईसी के साथ कैपलेस 2Vrms से 3Vrms लाइन चालक
SGM8902 एक 2Vrms से 3Vrms पॉप/क्लिक-फ्रीस्टीरियो लाइन ड्राइवर है। यह उपकरण एकल आपूर्ति अनुप्रयोगों के लिए आदर्श है।कैपलेस डिजाइन कम घटक संख्या और कम लागत के लिए आउटपुटडीसी-ब्लॉकिंग कैपेसिटर को समाप्त कर सकता हैSGM8902 में अंतर इनपुट हैं और यह 3.3V आपूर्ति वोल्टेज के साथ 2.5kΩ लोड में 2Vrms ड्राइव करने में सक्षम है। अंतर्निहित शटडाउन कंट्रोल भी पॉप/क्लिक-फ्री ऑन/ऑफ कंट्रोल के लिए मदद करता है।लाभ को बाह्य लाभ सेट प्रतिरोधकों के माध्यम से ±1V/V से ±10V/V तक सेट किया जा सकता है जो SOC और DAC के कन्वर्टर्स के पूरक के रूप में 2nd-order low-pass filter को लागू करने की भी अनुमति देता है।.SGM8902 को बिजली की आपूर्ति की आवश्यकता नहीं है। एक एकीकृत चार्ज पंप एक 2Vrms आउटपुट नकारात्मक पावर रेल उत्पन्न करता है जो एक स्वच्छ, पॉप-क्लिक-फ्रीग्राउंड ऑफसेट प्रदान करता है।SGM8902 एक ग्रीन TSSOP-14 पैकेज में उपलब्ध हैयह -40°C से +85°C तक के परिवेश के तापमान पर काम करता है
प्रमुख विशेषताएं
● आपूर्ति वोल्टेज रेंजः 3V से 5.5V
● 2.5kΩ लोड में आउटपुट वोल्टेज
3.3V आपूर्ति वोल्टेज पर 2Vrms
5V आपूर्ति वोल्टेज पर 3Vrms
● कैपलेस स्ट्रक्चर
पप/क्लिक-फ्री
आउटपुट डीसी-ब्लॉकिंग कैपेसिटर को समाप्त करता है
फ्लैट फ्रीक्वेंसी प्रतिक्रिया प्रदान करता है
● भिन्न इनपुट
● कम शोर और टीएचडी
SNR = 114dB (TYP)
वीएन = 5.5μVrms (TYP)
THD+N = 0.001% (f = 1kHz)
● -40°C से +85°C परिचालन तापमान सीमा

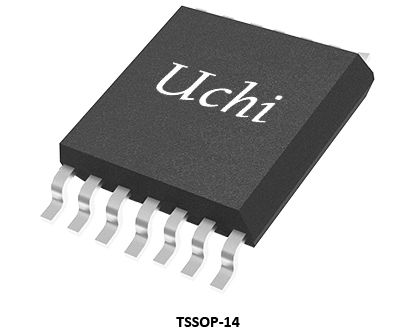

● ग्रीन टीएसएसओपी-14 पैकेज में उपलब्ध
आवेदन
एलसीडी टीवी
सेट-टॉप बॉक्स
होम थिएटर
ब्लू-रे डीवीडी प्लेयर
सेट-टॉप बॉक्स
होम थिएटर
ब्लू-रे डीवीडी प्लेयर
विशिष्ट परिचालन सर्किट
पिन विन्यास
पिन विन्यास
उत्पाद चयन गाइड
| भाग संख्या | आउटपुट वोल्टेज
आरएल = 2.5kΩ
THD = 1%, VCC = 5.0V
|
आउटपुट वोल्टेज
आरएल = 2.5kΩ
THD = 1%, VCC = 3.3V
|
स्टीरियो
या
मोनो
|
Vcc
(V)
|
अंतर
इनपुट
|
बंद करना
तर्क
|
बंद करना
वर्तमान
(μA)
|
क्लिक-पॉप
दमन
|
पैकेज
|
विशेषताएं |
|---|---|---|---|---|---|---|---|---|---|---|
| SGM8902 | 3.05Vms | 2.05Vms | स्टीरियो | 3.0~5.5 | हाँ |
सक्रिय निम्न
|
130 | हाँ |
टीएसएसओपी-14
|
600ओऑडियो लाइन ड्राइवर
|
| SGM8903 | 3.05Vms | 2.05Vms | स्टीरियो | 3.0~5.5 | हाँ | सक्रिय निम्न | 130 | हाँ |
टीएसएसओपी-14
|
600ओयूवीपी फ़ंक्शन के साथ ऑडियो लाइन ड्राइवर
|
| SGM8904 | 3.05Vms | 2.05Vms | स्टीरियो | 3.0~5.5 | नहीं | सक्रिय निम्न | 130 | हाँ |
एमएसओपी-10
|
600ओयूवीपी फ़ंक्शन के साथ ऑडियो लाइन ड्राइवर
|
| SGM8905 | 3.05Vms | 2.05Vms | स्टीरियो | 3.0~5.5 | नहीं | सक्रिय निम्न | 130 | हाँ |
एमएसओपी-10 (एक्सपोज़ेड पैड)
|
600ओयूवीपी फ़ंक्शन के साथ ऑडियो लाइन ड्राइवर |
| SGM8909 | 3.05Vms† | 2.05Vms† | स्टीरियो | 3.0~5.5 | नहीं | सक्रिय निम्न | 3400 | हाँ | टीएसएसओपी-14 |
पावर ऑन/ऑफ टाइमिंग कंट्रोल के साथ ऑडियो लाइन ड्राइवर
|
| SGM89000 | 2.05Vms | स्टीरियो | 3.0~5.5 | हाँ | सक्रिय निम्न | 130 | हाँ | टीएसएसओपी-14 | 600ओयूवीपी फ़ंक्शन के साथ ऑडियो लाइन ड्राइवर | |
| SGM89111 | 3.05Vms | 2.05Vms | स्टीरियो | 3.0~5.5 | हाँ | सक्रिय निम्न | हाँ | टीएसएसओपी-20 |
वीडियो ड्राइवर के साथ ऑडियो लाइन ड्राइवर
|
|
| SGM89112 | 3.05Vms | 2.05Vms | स्टीरियो | 3.0~5.5 | नहीं | सक्रिय निम्न | हाँ | टीएसएसओपी-16 | वीडियो ड्राइवर के साथ ऑडियो लाइन ड्राइवर |
नोटः † RL= 600Ω
