सटीक प्रोग्राम करने योग्य संदर्भ एकीकृत सर्किट आईसी
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | डोंगगुआन चाइना |
| ब्रांड नाम: | UCHI |
| प्रमाणन: | Completed |
| मॉडल संख्या: | एसजीएम431 |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1000pcs |
|---|---|
| मूल्य: | विनिमय योग्य |
| पैकेजिंग विवरण: | मानक |
| प्रसव के समय: | 3weeks |
| भुगतान शर्तें: | टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | 5000pcs |
|
विस्तार जानकारी |
|||
| कैथोड वोल्टेज (1), वीकेए: | 40v | SOIC-8, θJA: | 126℃/डब्ल्यू |
|---|---|---|---|
| SOT-23, θJA: | 245℃/डब्ल्यू | एसओटी-23-5, θJA: | 210℃/W |
| एसओटी-89-3, θJA: | 71℃/डब्ल्यू | SC70-6, θJA: | 210℃/W |
| जंक्शन तापमान: | + 150 ℃ | भंडारण तापमान सीमा: | -65 ℃ से + 150 ℃ |
| लीड तापमान (सोल्डरिंग, 10s): | + 260 ℃ | एचबीएम: | 4000 वी |
| सीडीएम: | 1000V | ||
उत्पाद विवरण
प्रिसिजन प्रोग्रामेबल रेफरेंस इंटीग्रेटेड सर्किट आईसी
SGM431x एक सटीक प्रोग्राम योग्य शंटवोल्टेज संदर्भ है जिसका उपयोग कई अनुप्रयोगों में किया जा सकता है। यह एक तीन-टर्मिनल एडजस्टेबल-आउटपुट डिवाइस है जो सभी कैपेसिटिव लोड के तहत स्थिर रह सकता है। आउटपुट वोल्टेज को VREF और 36V के बीच किसी भी मान पर सेट करने के लिए इसे दो बाहरी प्रतिरोधकों की आवश्यकता होती है। सभी संस्करणों में अधिकतम ऑपरेटिंग करंट 100mA होता है। SGM431x में ऑपरेटिंग तापमान और धाराओं की एक विस्तृत श्रृंखला पर स्थिर आउटपुट वोल्टेज सुनिश्चित करने के लिए कम गतिशील प्रतिबाधा, कम शोर और कम तापमान गुणांक होता है। ये उच्च प्रदर्शन इसे सटीक ऑडियो घटकों और फ्लाईबैक स्विचिंग पावर आपूर्ति जैसे कई अनुप्रयोगों के लिए बहुत उपयुक्त बनाते हैं। SGM431 ग्रीन SOIC-8, SOT-23, SOT-89-3, SOT-23-5 और SC70-6 पैकेज में उपलब्ध है। SGM431B ग्रीन SOIC-8, SOT-23, SOT-89-3 और SOT-23-5 पैकेज में उपलब्ध है
प्रमुख विशेषताऐं
● एडजस्टेबल आउटपुट वोल्टेज: VREF से 36V
● सिंक-वर्तमान क्षमता: 1mA से 100mA
● +25℃ पर संदर्भ वोल्टेज सहनशीलता:
एसजीएम431: 1% (मानक ग्रेड)
एसजीएम431बी: 0.5% (बी ग्रेड)
● आउटपुट प्रतिबाधा: 0.1Ω (TYP)
● तापमान बहाव: 5mV (TYP)
● कैपेसिटिव लोड के तहत उच्च स्थिरता
● कम आउटपुट शोर
● -40℃ से +125℃ ऑपरेटिंग तापमान रेंज

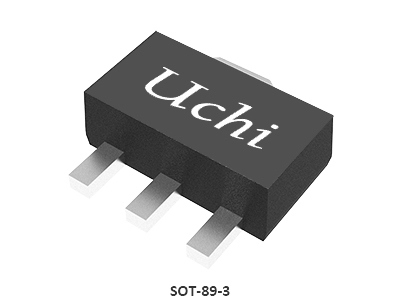

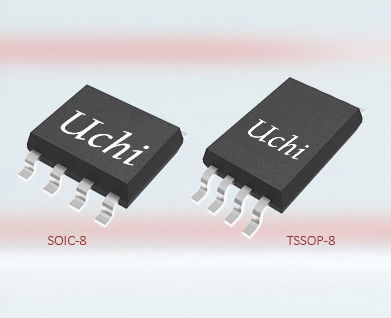

● SGM431 ग्रीन SOIC-8, SOT-23, SOT-89-3, SOT-23-5 और SC70-6 पैकेज में उपलब्ध है।
● SGM431B ग्रीन SOIC-8, SOT-23, SOT-89-3 और SOT-23-5 पैकेज में उपलब्ध है।
अनुप्रयोग
पोर्टेबल, बैटरी चालित उपकरण
वोल्टेज निगरानी
फ्लाईबैक स्विचिंग विद्युत आपूर्ति
उपकरण
उत्पाद का परीक्षण करना
परिशुद्ध ऑडियो घटक
वोल्टेज निगरानी
फ्लाईबैक स्विचिंग विद्युत आपूर्ति
उपकरण
उत्पाद का परीक्षण करना
परिशुद्ध ऑडियो घटक
विशिष्ट अनुप्रयोग
पिन कॉन्फ़िगरेशन
पिन कॉन्फ़िगरेशन
उत्पाद चयन मार्गदर्शिका
| भाग संख्या |
वो
(वी)
|
संदर्भ वोल्टेज
|
प्रारंभिक सटीकता
|
वीओ विज्ञापन
न्यूनतम (वी)
|
वीओ एडज
अधिकतम (वी)
|
विनियमन के लिए IZ
न्यूनतम (μA)
|
तापमान
गुणक
अधिकतम (पीपीएम/℃)
|
ऑपरेटिंग
तापमान
रेंज (℃)
|
आईओयूटी/आईकेए
अधिकतम (एमए)
|
पैकेट
|
विशेषताएँ |
|---|---|---|---|---|---|---|---|---|---|---|---|
| एसजीएम431 | 2.5 | समायो | 0.5,1 | 2.5 | 36 | 400 | 60 |
-40 से +125
|
100 |
SOIC-8,SOT-23,SOT-89-3,SOT-23-5,SC70-6
|
समायोज्य परिशुद्धता शंट नियामक
|
| एसजीएम431वीबी | 1.24 | समायो | 0.5 | 1.24 | 18 | 65 |
-40 से +125
|
70 |
SOT-23
|
समायोज्य परिशुद्धता शंट नियामक
|
|
| एसजीएम432 | 2.5 | समायो | 0.5,1 | 2.5 | 36 | 400 | 60 |
-40 से +125
|
100 |
एसओटी-89-3,एसओटी-23,एसओटी-23-5
|
समायोज्य परिशुद्धता शंट नियामक
|
| एसजीएम4025 | 1.25,2.048 |
तय
|
0.1 | 230† | 30 |
-40 से +125
|
10 |
UTQFN-1.5×1.5-8L
|
30पीपीएम/℃, 230μए, सीएमओएस वोल्टेज संदर्भ
|
||
| एसजीएम4027 | 2.048,2.5 |
तय
|
0.1 | 245† | 35 |
-40 से +125
|
10 |
SOT-23
|
35पीपीएम/℃, 245μए, सीएमओएस वोल्टेज संदर्भ
|
||
| एसजीएम4029 | 2.5,3.0,4.096 |
तय
|
0.1 | 1450† | 10 |
-40 से +125
|
10 |
एसओआईसी-8
|
कम शोर, कम बहाव, सटीक वोल्टेज संदर्भ
|
||
| एसजीएम4040बी |
2.5 |
तय
|
0.2 | 48 |
20†
|
-40 से +125
|
15† |
SOT-23
|
माइक्रो-पावर, प्रिसिजन शंट वोल्टेज संदर्भ
|
||
| एसजीएम4051सी | 1.2,एडज |
फिक्स्ड, एडज
|
0.5 | 1.206 | 10 | 45 | 20† |
-40 से +125
|
12† |
SC70-5,SOT-23
|
माइक्रो-पावर, प्रिसिजन शंट वोल्टेज संदर्भ
|
नोट: † विशिष्ट मान @ 25℃
इंटीग्रेटेड सर्किट (आईसी) आधुनिक इलेक्ट्रॉनिक्स की नींव के रूप में काम करते हैं, जो छोटे आकार, कम बिजली की खपत, मजबूत प्रदर्शन और उच्च विश्वसनीयता प्रदान करते हैं। इनका व्यापक रूप से उपभोक्ता इलेक्ट्रॉनिक्स, औद्योगिक अनुप्रयोगों, संचार, ऑटोमोटिव इलेक्ट्रॉनिक्स, चिकित्सा उपकरण और एयरोस्पेस/रक्षा प्रणालियों में उपयोग किया जाता है।
उची इलेक्ट्रॉनिक्स औद्योगिक स्वचालन, नई ऊर्जा, ऑटोमोटिव, संचार, कंप्यूटिंग, उपभोक्ता इलेक्ट्रॉनिक्स और चिकित्सा उपकरण अनुप्रयोगों के लिए उच्च-प्रदर्शन एनालॉग और मिश्रित-सिग्नल प्रोसेसिंग समाधान प्रदान करता है।
यह समाधान बेस स्टेशन आरएफ बिजली आपूर्ति बोर्ड में एकीकृत सर्किट के अनुप्रयोग को प्रदर्शित करता है। सही उत्पाद चुनने में सहायता के लिए कृपया हमारी तकनीकी सहायता टीम से संपर्क करें।
