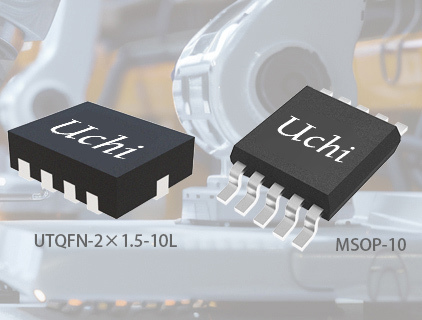

8 चैनल, 8-बिट डिजिटल-से-एनालॉग कनवर्टर आउटपुट ऑपरेशनल एम्पलीफायर इंटीग्रेटेड सर्किट आईसी के साथ
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | डोंगगुआन चाइना |
| ब्रांड नाम: | UCHI |
| प्रमाणन: | Completed |
| मॉडल संख्या: | एसजीएम5347-8 |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1000pcs |
|---|---|
| मूल्य: | विनिमय योग्य |
| पैकेजिंग विवरण: | मानक |
| प्रसव के समय: | 3weeks |
| भुगतान शर्तें: | टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | 5000pcs |
|
विस्तार जानकारी |
|||
| वीसीसी: | -0.3V से 6.5V | इनपुट वोल्टेज रेंज, VIN: | -0.3V से VCC + 0.3V |
|---|---|---|---|
| सोइक -16: | 90℃/W | टीएसएसओपी-16: | 120℃/W |
| जंक्शन तापमान: | + 150 ℃ | भंडारण तापमान सीमा: | -65 ℃ से + 150 ℃ |
| लीड तापमान (सोल्डरिंग, 10s): | + 260 ℃ | एचबीएम: | 4000 वी |
| सीडीएम: | 1000V | ||
उत्पाद विवरण
8 चैनल, 8-बिट डिजिटल-टू-एनालॉग कनवर्टर आउटपुट ऑपरेशनल एम्पलीफायर इंटीग्रेटेड सर्किट आईसी के साथ
SGM5347-8 में आउटपुट एम्पलीफायरों के साथ 8-बिट डिजिटल-टोएनालॉग कनवर्टर (डीएसी) के 8 चैनल हैं। आउटपुट एम्पलीफायर उच्च वर्तमान ड्राइव क्षमता प्रदान करता है। डिजिटल डेटा एक सीरियल लिंक बस के माध्यम से इनपुट होता है। केवल तीन नियंत्रण लाइनों की आवश्यकता है, और कैस्केड कनेक्शन का उपयोग किया जा सकता है। SGM5347-8 डेज़ी-चेन क्षमता प्रदान करता है, जो एकल सीरियल इंटरफ़ेस का उपयोग करके एक साथ कई SGM5347-8s को अपडेट कर सकता है। SGM5347-8 ग्रीन SOIC-16 और TSSOP-16 पैकेज में उपलब्ध है। यह -40℃ से +125℃ की परिवेशीय तापमान सीमा पर संचालित होता है।
प्रमुख विशेषताऐं
● कम बिजली की खपत (0.5mW/CH)
● 8-बिट डीएसी के 8 चैनलों को एकीकृत करना
● बिल्ड-इन एनालॉग आउटपुट एम्पलीफायर: शॉर्ट करंट कंट्रोल के साथ सिंक/सोर्स करंट
● डेज़ी-चेन ऑपरेशन
● 8 चैनल आउटपुट एक साथ अपडेट होते हैं
● स्वतंत्र चैनल पावर-डाउन फ़ंक्शन पावर-डाउन मोड के लिए 0.6μA (TYP) ICC
● एमसीयू इंटरफ़ेस और ऑपरेशनल एम्पलीफायर के लिए बिजली की आपूर्ति और डीएसी के लिए बिजली की आपूर्ति को अलग करके डी/ए रूपांतरण की सीमा को स्वतंत्र रूप से निर्धारित किया जा सकता है।
● 3V MCU द्वारा सीधे नियंत्रित होने में सक्षम
● पावर-ऑन रीसेट: आउटपुट जीएनडी पर रीसेट
● सीरियल डेटा इनपुट: 2.5 मेगाहर्ट्ज तक ऑपरेशन
● बिजली आपूर्ति वोल्टेज रेंज: 2.8V से 5.5V

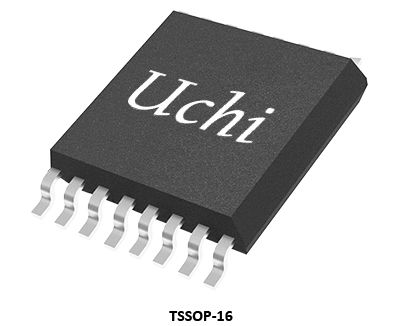

● हरे SOIC-16 और TSSOP-16 पैकेज में उपलब्ध है
अनुप्रयोग
उच्च प्रतिबाधा सेंसर
परिशुद्धता उपकरण
फोटोडायोड एम्पलीफायर
फेज़-लॉक्ड लूप फ़िल्टर
हाई एंड, प्रोफेशनल ऑडियो
चिकित्सा
खाया
डीएसी आउटपुट एम्पलीफायर
परिशुद्धता उपकरण
फोटोडायोड एम्पलीफायर
फेज़-लॉक्ड लूप फ़िल्टर
हाई एंड, प्रोफेशनल ऑडियो
चिकित्सा
खाया
डीएसी आउटपुट एम्पलीफायर
पिन कॉन्फ़िगरेशन
उत्पाद चयन मार्गदर्शिका
| भाग संख्या |
संकल्प
(बिट्स)
|
अद्यतन दर
(एसपीएस)
|
उत्पादन
चैनल |
आउटपुट वोल्टेज
श्रेणी
(वी)
|
संदर्भ
|
वीडीडी
(वी)
|
लीग
(एलएसबी)
|
डीएन
(एलएसबी) |
ऑफसेट त्रुटि
(एमवी)
|
लाभ त्रुटि
(एफएसआर का%)
|
बहाव प्राप्त करें
(पीपीएम/℃)
|
आउटपुट निपटान समय
(μएस)
|
ऑपरेटिंग
मैंक्यू
(μए)
|
सत्ता जाना
मैंक्यू
(μए)
|
ऑपरेटिंग
तापमान
श्रेणी (℃)
|
पैकेट
|
विशेषताएँ |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| एसजीएम5347-8 | 8 | 90K | 8 |
0~वीरेफरी
|
बाहरी
|
2.8~5.5 | 0.2 | 0.02 | 3 | 0.1 | 2 | 7 | 500 | 0.6 |
-40 से +125
|
SOIC-16,TSSOP-16
|
8 चैनल, आउटपुट ऑपरेशनल एम्पलीफायर के साथ 8-बिट डीएसी
|
| एसजीएम5347-10 | 10 | 83K | 8 |
0~वीरेफरी
|
बाहरी
|
2.8~5.5 | 0.8 | 0.08 | 3 | 0.1 | 2 | 7 | 500 | 0.6 |
-40 से +125
|
SOIC-16,TSSOP-16
|
8 चैनल, आउटपुट ऑपरेशनल एम्पलीफायर के साथ 10-बिट डीएसी
|
| एसजीएम5347-12 | 12 | 77K | 8 |
0~वीरेफरी
|
बाहरी
|
2.8~5.5 | 3 | 0.3 | 3 | 0.1 | 2 | 7 | 500 | 0.6 |
-40 से +125
|
SOIC-16,TSSOP-16
|
8 चैनल, आउटपुट ऑपरेशनल एम्पलीफायर के साथ 12-बिट डीएसी
|
| एसजीएम5348-8 | 8 | 200K | 8 |
0~वीरेफरी
|
बाहरी
|
2.8~5.5 | 0.2 | 0.02 | 3 | 0.1 | 2 | 7 | 500 | 0.6 |
-40 से +125
|
टीएसएसओपी-16
|
8 चैनल, आउटपुट ऑपरेशनल एम्पलीफायर के साथ 8-बिट डीएसी
|
| एसजीएम5348-10 | 10 | 200K | 8 |
0~वीरेफरी
|
बाहरी
|
2.8~5.5 | 0.8 | 0.08 | 3 | 0.1 | 2 | 7 | 500 | 0.6 |
-40 से +125
|
टीएसएसओपी-16
|
8 चैनल, आउटपुट ऑपरेशनल एम्पलीफायर के साथ 10-बिट डीएसी
|
| एसजीएम5348-12 | 12 | 140K | 8 |
0~वीरेफरी
|
बाहरी
|
2.8~5.5 | 3 | 0.3 | 3 | 0.1 | 2 | 7 | 500 | 0.6 |
-40 से +125
|
टीएसएसओपी-16,टीक्यूएफएन-3×3-16एल
|
8 चैनल, आउटपुट ऑपरेशनल एम्पलीफायर के साथ 12-बिट डीएसी
|
| एसजीएम5349-16 | 16 | 140K | 8 |
0~वीरेफरी
|
बाहरी
|
2.7~5.5 | 8 | 0.4 | 1.5 | 0.1 | 2 | 5 | 800 | 1 |
-40 से +125
|
टीएसएसओपी-16,टीक्यूएफएन-4×4-16एल
|
8 चैनल, 16-बिट, एसपीआई इंटरफ़ेस, वोल्टेज-आउटपुट डीएसी
|
| एसजीएम5351-16 | 16 | 140K | 1 |
0~वीरेफरी
|
बाहरी
|
2.7~5.5 | 8 | 0.4 | 1.5 | 0.1 | 2 | 5 | 140 | 0.5 |
-40 से +125
|
एमएसओपी-8
|
16-बिट, अल्ट्रा-लो ग्लिच, वोल्टेज-आउटपुट डीएसी
|
| एसजीएम5352-16 | 16 | 140K | 4 |
0~वीरेफरी
|
बाहरी
|
2.7~5.5 | 6 | 0.5 | 1.5 | 0.01 | 2 | 10 | 450 | 0.45 |
-40 से +125
|
डब्लूएलसीएसपी-1.64×1.62-16बी, टीएसएसओपी-16
|
16-बिट, 4 चैनल, वोल्टेज-आउटपुट डीएसी
|
| एसजीएम5353-16 | 16 | 700K | 1 |
0~वीरेफरी- 1एलएसबी
|
बाहरी
|
2.7~5.5 | 0.15 | 0.3 | 0.015 | 0.0012 | 0.04 | 1.5 | 78 |
-40 से +125
|
SOIC-8,TDFN-3×3-8L
|
16-बिट, सीरियल इनपुट, वोल्टेज-आउटपुट डीएसी
|
|
| एसजीएम5355-16 | 16 | 140K | 1 |
0~वीरेफरी
|
बाहरी
|
2.7~5.5 | 6 | 0.5 | 1.5 | 0.05 | 2 | 10 | 108 | 0.45 |
-40 से +125
|
WLCSP-0.82×1.22-6B,MSOP-8
|
16-बिट, आई2सी इंटरफ़ेस, वोल्टेज-आउटपुट डीएसी
|
| एसजीएम71612आर8 | 16 | 140K | 8 |
0~वीसीसी
|
बाह्य आंतरिक
|
2.7~5.5 | 1.8 | <1 | 0.7 | <0.4 | 1.5 | 5 | 800 | 0.45 |
-40 से +125
|
TSSOP-16,TQFN-4×4-16BL,FOCSP-2.6×2.6-16B
|
8 चैनल, 16-बिट, एसपीआई इंटरफ़ेस, वोल्टेज-आउटपुट डीएसी
|
इंटीग्रेटेड सर्किट (आईसी) आधुनिक इलेक्ट्रॉनिक्स की नींव के रूप में काम करते हैं, जो छोटे आकार, कम बिजली की खपत, मजबूत प्रदर्शन और उच्च विश्वसनीयता प्रदान करते हैं। इनका व्यापक रूप से उपभोक्ता इलेक्ट्रॉनिक्स, औद्योगिक अनुप्रयोगों, संचार, ऑटोमोटिव इलेक्ट्रॉनिक्स, चिकित्सा उपकरण और एयरोस्पेस/रक्षा प्रणालियों में उपयोग किया जाता है।
उची इलेक्ट्रॉनिक्स औद्योगिक स्वचालन, नई ऊर्जा, ऑटोमोटिव, संचार, कंप्यूटिंग, उपभोक्ता इलेक्ट्रॉनिक्स और चिकित्सा उपकरण अनुप्रयोगों के लिए उच्च-प्रदर्शन एनालॉग और मिश्रित-सिग्नल प्रोसेसिंग समाधान प्रदान करता है।
यह समाधान लैपटॉप और डेस्कटॉप कंप्यूटर में एकीकृत सर्किट के अनुप्रयोग को प्रदर्शित करता है। सही उत्पाद चुनने में सहायता के लिए कृपया हमारी तकनीकी सहायता टीम से संपर्क करें।
