माइक्रो-पावर, सीएमओएस इनपुट, आरआरआईओ, 1.4 वी, पुश-पुल आउटपुटलॉच सक्षम एकीकृत सर्किट आईसी के साथ तुलनाकर्ता
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | डोंगगुआन चाइना |
| ब्रांड नाम: | UCHI |
| प्रमाणन: | Completed |
| मॉडल संख्या: | एसजीएम8703 |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1000pcs |
|---|---|
| मूल्य: | विनिमय योग्य |
| पैकेजिंग विवरण: | मानक |
| प्रसव के समय: | 3weeks |
| भुगतान शर्तें: | टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | 5000pcs |
|
विस्तार जानकारी |
|||
| वोल्टेज आपूर्ति: | 6V | VIN डिफरेंशिया: | ± 2.5 वी |
|---|---|---|---|
| इनपुट/आउटपुट पिन पर वोल्टेज: | . (-वीएस) - 0.3वी से (+वीएस) + 0.3वी | विभेदक इनपुट वोल्टेज: | 1.5 वी |
| जंक्शन तापमान: | + 150 ℃ | भंडारण तापमान सीमा: | -65 ℃ से + 150 ℃ |
| लीड तापमान (सोल्डरिंग, 10s): | + 260 ℃ | एचबीएम: | 3000 वी |
| मिमी: | 400V | तापमान रेंज आपरेट करना: | -40 ℃ से +85 ℃ |
उत्पाद विवरण
माइक्रो-पावर, सीएमओएस इनपुट, आरआरआईओ, 1.4 वी, पुश-पुल आउटपुटलॉच सक्षम एकीकृत सर्किट आईसी के साथ तुलनाकर्ता
SGM8703 एक एकल, रेल-टू-रेल इनपुट CMOScomparator है जिसमें विशिष्ट 300nA अल्ट्रा-लो पावर सप्लाई करंट है।और 1 पर काम करने की गारंटी है.4V, 2.5V और 5.0V. यह सुविधा बैटरी संचालित अनुप्रयोगों के लिए उपयुक्त है। SGM8703 माइक्रो-पावर, एकल-आपूर्ति संचालन के लिए अनुकूलित है।पुश-ट्रल आउटपुट स्टेज रेल-टू-रेल आउटपुट स्विंग का समर्थन करता है और किसी भी क्षमतात्मक या प्रतिरोधात्मक भार को चलाने के दौरान पूर्ण न्यूनतम बिजली खपत के साथ संचालन की अनुमति देता है. SGM8703 में एक लॉक सक्षम इनपुट पिन (LE) भी है.छोटे पैकेज के कारण यह उपकरण हाथ में रखे इलेक्ट्रॉनिक्स और मोबाइल फोन अनुप्रयोगों में उपयोग के लिए आदर्श है।यह -40°C से +85°C के तापमान सीमा पर रेटेड है।
प्रमुख विशेषताएं
● अल्ट्रा-लो सिसेंट करंटः VS = 1.4V पर 300nA (TYP)
● व्यापक एकल आपूर्ति वोल्टेज रेंजः 1.4V से 5.5V
● वीएस = 1.4V पर विशिष्ट 6μs प्रसार विलंब
● लॉक फ़ंक्शन शामिल है
● रेल-टू-रेल इनपुट और आउटपुट
● पुश-पुल आउटपुट करंट ड्राइवः 19mA (TYP) VS = 5V पर
● -40°C से +85°C परिचालन तापमान सीमा

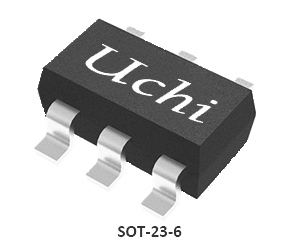

● ग्रीन SOT-23-6 पैकेज में उपलब्ध है
आवेदन
पोर्टेबल और बैटरी संचालित अनुप्रयोग
अलार्म और निगरानी सर्किट
मोबाइल फोन
आरसी टाइमर
हाथ से पकड़े जाने वाले इलेक्ट्रॉनिक्स
खिड़की डिटेक्टर
आईआर रिसीवर
अलार्म और निगरानी सर्किट
मोबाइल फोन
आरसी टाइमर
हाथ से पकड़े जाने वाले इलेक्ट्रॉनिक्स
खिड़की डिटेक्टर
आईआर रिसीवर
पिन विन्यास
उत्पाद चयन गाइड
| पैकेज के अनुसार एम्पलीफायर | भाग संख्या | आईक्यू/एम्प टाइप (μA) |
ताला
सक्षम करें
|
VCC(V) |
सक्षम करें
अधिकतम @25°C(mV) |
tPD, H से L तक
@VCC = 5V(μs) |
tPD, L से H तक
@VCC = 5V
(μs)
|
तर्क
आउटपुट |
संदर्भ
आउटपुट
(V) |
उठने का समय
@VCC = 5V
(ns) |
पतन का समय
@VCC = 5V(ns) |
पैकेज | विशेषताएं |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | SGM8701 | 350 | नहीं | 1.4~5.5 | 3 | 6 | 33 |
धक्का-पुल
|
NA | 85 | 60 |
SOT-23-5,SC70-5
|
अल्ट्रा लो पावर, पुश-पुल, छोटा पैकेज
|
| 1 | SGM8702 | 350 | नहीं | 1.4~5.5 | 3 | 6 | 33 |
ओपन-ड्रेन (पीएफईटी)
|
NA | 85 | NA |
SOT-23-5,SC70-5
|
अल्ट्रा लो पावर, पीएफईटी ओपन-ड्रेन, छोटा पैकेज
|
| 1 | SGM8703 | 350 | हाँ | 1.4~5.5 | 3 | 6 | 33 |
धक्का-पुल
|
NA | 85 | 60 |
SOT-23-6
|
लॉक सक्षम, अल्ट्रा कम शक्ति, पुश-पुल, छोटे पैकेज
|
| 1 | SGM8704 | 350 | हाँ | 1.4~5.5 | 3 | 6 | 33 |
धक्का-पुल और उल्टा
|
NA | 85 | 60 |
SOIC-8,MSOP-8
|
लॉक सक्षम करें, अल्ट्रा कम शक्ति, पुश-पुल और इन्वर्टर
|
| 2 | SGM8705 | 350 | नहीं | 1.4~5.5 | 3 | 6 | 33 |
धक्का-पुल
|
NA | 85 | 60 |
SOIC-8,MSOP-8
|
अल्ट्रा लो पावर, पुश-पुल
|
| 1 | SGM8706 | 2300 | हाँ | 1.8~5.5 | 3 | 5.6 | 30 |
धक्का-पुल
|
1.2 | 40 | 30 |
SOIC-8,SOT-23-8,SOT-23-6
|
आंतरिक संदर्भ, लॉक सक्षम, अल्ट्रा कम शक्ति, पुश-पुल
|
| 1 | SGM8707 | 350 | नहीं | 1.4~5.5 | 3 | 6 | 33 |
धक्का-पुल
|
NA | 85 | 60 |
SOT-23-5,SC70-5
|
अल्ट्रा लो पावर, पुश-पुल, छोटा पैकेज
|
| 1 | SGM8708 | 2300 | हाँ | 1.8~5.5 | 3 | 5.6 | 30 |
धक्का-पुल और उल्टा
|
1.2 | 40 | 30 |
SOT-23-8, SOIC-8
|
आंतरिक संदर्भ, लॉक सक्षम, अल्ट्रा लो पावर, पुश-प्ल और इन्वर्टर
|
| 1 | SGM8709 | 350 | नहीं | 1.4~5.5 | 3 | 5 |
खुला नाली (एनएफईटी)
|
NA | NA | 36 |
SOT-23-5,SC70-5
|
अल्ट्रा लो पावर, एनएफईटी ओपन-ड्रेन, छोटा पैकेज
|
|
| 1 | SGM8710 | 2300 | हाँ | 1.8~5.5 | 3 | 5.6 |
खुला नाली (एनएफईटी)
|
1.2 | NA | 30 |
SOT-23-8, SOT-23-6
|
आंतरिक संदर्भ, लॉक सक्षम, अल्ट्रा लो पावर, एनएफईटी ओपन-ड्रेन
|
|
| 1 | SGM8711 | 2300 | नहीं | 1.8~5.5 | 3 | 5.6 | 30 |
धक्का-पुल
|
1.2 | 40 | 30 |
UTDFN-1.6×1.6-6L
|
छोटा पैकेज, आंतरिक संदर्भ, अल्ट्रा कम शक्ति, पुश-पुल
|
| 2 | SGM8712 | 350 | नहीं | 1.8~5.5 | 3 | 6 | 33 |
धक्का-पुल
|
NA | 85 | 60 |
एमएसओपी-8
|
अल्ट्रा लो पावर, पुश-पुल
|
| 1 | SGM8713A-1 | 300 | नहीं | 1.6~5.5 | 10 |
धक्का-पुल
|
7 | 15 |
XTDFN-0.8×0.8-4L
|
छोटा आकार, नैनो पावर, पुश-पुल
|
|||
| 1 | SGM8713B-1 | 300 | नहीं | 1.6~5.5 | 10 | 3 | 5 |
खुला नाली (एनएफईटी)
|
15 |
XTDFN-0.8×0.8-4L
|
छोटा आकार, नैनो पावर, ओपन-ड्रेन
|
||
| 1 | SGM8714A-1 | 300 | नहीं | 1.6~5.5 | 10 |
धक्का-पुल
|
6 | 6 |
XTDFN-1×1-6L
|
छोटा आकार, नैनो पावर, पुश-पुल
|
|||
| 1 | SGM8714B-1 | 300 | नहीं | 1.6~5.5 | 10 | 4 | 6 |
खुला नाली (एनएफईटी)
|
6 |
XTDFN-1×1-6L
|
छोटा आकार, नैनो पावर, ओपन-ड्रेन
|
एकीकृत सर्किट (आईसी) आधुनिक इलेक्ट्रॉनिक्स की नींव के रूप में कार्य करते हैं, छोटे आकार, कम बिजली की खपत, मजबूत प्रदर्शन और उच्च विश्वसनीयता प्रदान करते हैं।इनका व्यापक रूप से उपभोक्ता इलेक्ट्रॉनिक्स में प्रयोग किया जाता है, औद्योगिक अनुप्रयोग, संचार, ऑटोमोबाइल इलेक्ट्रॉनिक्स, चिकित्सा उपकरण और एयरोस्पेस/रक्षा प्रणाली।
उची इलेक्ट्रॉनिक्स औद्योगिक स्वचालन, नई ऊर्जा, ऑटोमोटिव, संचार, कंप्यूटिंग,उपभोक्ता इलेक्ट्रॉनिक्स और चिकित्सा उपकरण अनुप्रयोग.
यह समाधान नेटवर्क हार्ड डिस्क रिकॉर्डर में एकीकृत सर्किट के अनुप्रयोग का प्रदर्शन करता है। सही उत्पाद का चयन करने में सहायता के लिए, कृपया हमारी तकनीकी सहायता टीम से संपर्क करें।
