उच्च वोल्टेज रेल टू रेल आउटपुट ऑपरेशनल एम्पलीफायर इंटीग्रेटेड सर्किट आईसी
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | डोंगगुआन चाइना |
| ब्रांड नाम: | UCHI |
| प्रमाणन: | Completed |
| मॉडल संख्या: | एसजीएम8271/8272/8274 |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1000pcs |
|---|---|
| मूल्य: | विनिमय योग्य |
| पैकेजिंग विवरण: | मानक |
| प्रसव के समय: | 3weeks |
| भुगतान शर्तें: | टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | 5000pcs |
|
विस्तार जानकारी |
|||
| वोल्टेज आपूर्ति: | 40v | इनपुट कॉमन मोड वोल्टेज रेंज: | (-वीएस) - 0.1वी से (+वीएस) - 1.5वी |
|---|---|---|---|
| इनपुट/आउटपुट वोल्टेज रेंज: | (-वीएस) - 0.3वी से (+वीएस) + 0.3वी | विभेदक इनपुट वोल्टेज: | 1.5 वी |
| जंक्शन तापमान: | + 150 ℃ | भंडारण तापमान सीमा: | -65 ℃ से + 150 ℃ |
| लीड तापमान (सोल्डरिंग, 10s): | + 260 ℃ | एचबीएम: | 4000 वी |
| एमएम (एसजीएम8271/2): | 150 वी | एमएम (एसजीएम8274): | 300V |
| तापमान रेंज आपरेट करना: | -40 ℃ से +85 ℃ | ||
| प्रमुखता देना: | उच्च वोल्टेज ऑपरेशनल एम्पलीफायर,एचवी ओपी एएमपी आईसी,उच्च वोल्टेज रेल टू रेल ओपी एएमपी |
||
उत्पाद विवरण
उच्च वोल्टेज रेल-टू-रेल आउटपुट ऑपरेशनल एम्पलीफायर इंटीग्रेटेड सर्किट आईसी

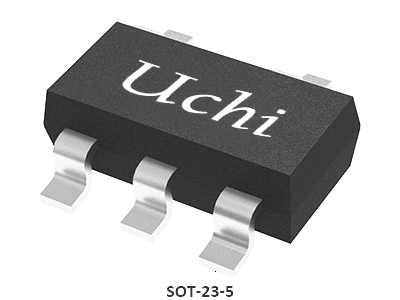

SGM8271 (सिंगल), SGM8272 (डुअल) और SGM8274 (क्वाड) उच्च वोल्टेज ऑपरेशनल एम्पलीफायर हैं, जो 4.5V से 36V सिंगल सप्लाई या ±2.25V से ±18V डुअल पावर सप्लाई से काम कर सकते हैं। वे एक विस्तृत इनपुट कॉमन मोड वोल्टेज रेंज और रेल-टू-रेल आउटपुट वोल्टेज स्विंग प्रदान करते हैं। SGM8271/2/4 उच्च स्लीव रेट, कम ऑफसेट, ड्रिफ्ट और बायस करंट प्रदान करते हैं। SGM8271 ग्रीन SOT-23-5, MSOP-8 और SOIC-8 पैकेज में उपलब्ध है। SGM8272 ग्रीन SOIC-8 और MSOP-8 पैकेज में उपलब्ध है। SGM8274 ग्रीन SOIC-14 और TSSOP-14 पैकेज में उपलब्ध है। इन्हें विस्तारित -40℃ से +125℃ तापमान रेंज पर निर्दिष्ट किया गया है।
मुख्य विशेषताएं
• रेल-टू-रेल आउटपुट
• वाइड इनपुट कॉमन मोड वोल्टेज रेंज
• कम ऑफसेट वोल्टेज: 3mV (अधिकतम)
• कम इनपुट बायस करंट
• कम इनपुट ऑफसेट करंट
• कम शांत करंट: 150µA/एम्पलीफायर
• आउटपुट शॉर्ट-सर्किट सुरक्षा• उच्च इनपुट प्रतिबाधा
• उच्च स्लीव रेट: 7V/µs
• छोटा पैकेजिंग: SGM8271 ग्रीन SOT-23-5, MSOP-8 और SOIC-8 पैकेज में उपलब्ध है। SGM8272 ग्रीन MSOP-8 और SOIC-8 पैकेज में उपलब्ध है। SGM8274 ग्रीन TSSOP-14 और SOIC-14 पैकेज में उपलब्ध है।
अनुप्रयोग
उच्च प्रतिबाधा सेंसर
सटीक इंस्ट्रुमेंटेशन
फोटोडायोड एम्पलीफायर
फेज-लॉक लूप फिल्टर
उच्च अंत, पेशेवर ऑडियो
चिकित्सा
ATE
DAC आउटपुट एम्पलीफायर
सटीक इंस्ट्रुमेंटेशन
फोटोडायोड एम्पलीफायर
फेज-लॉक लूप फिल्टर
उच्च अंत, पेशेवर ऑडियो
चिकित्सा
ATE
DAC आउटपुट एम्पलीफायर

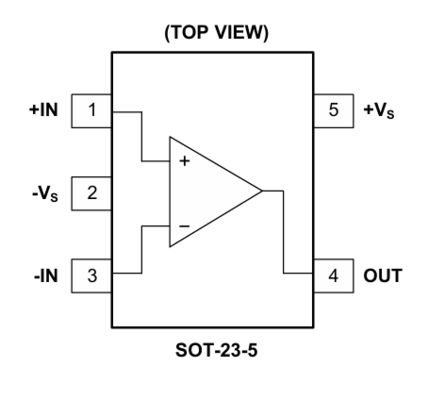

पिन विन्यास
उत्पाद चयन गाइड
| प्रति पैकेज एम्पलीफायर | पार्ट नंबर | IQ/Amp Typ (µA) | शट-डाउन | VCC(V) | GBP Typ (kHz) | स्लीव रेट Typ (V/ms) | ENOISE 0.1Hz ~ 10Hz (µVPP) | ENOISE Typ @1kHz (nV/√Hz) | VOS Max @25℃ (mV) | TC of VOS Typ (µV/℃) | IB Typ (pA) | AVO Typ (dB) | CMRR Typ (dB) | रेल-टू-रेल इनपुट | रेल-टू-रेल आउटपुट | पैकेज | विशेषताएँ |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | SGM8271 | 150 | नहीं | 4.5~36 | 1.4 | 7000 | 43 | 3 | 3 | 20 | 100 | 95 | नहीं | हाँ |
SOT-23-5,SOIC-8,MSOP-8
|
1.4MHz, 7V/μs, कम पावर, रेल-टू-रेल आउटपुट
|
|
| 2 | SGM8272 | 150 | नहीं | 4.5~36 | 1.4 | 7000 | 43 | 3 | 3 | 20 | 100 | 95 | नहीं | हाँ |
SOIC-8,MSOP-8
|
1.4MHz, 7V/μs, कम पावर, रेल-टू-रेल आउटपुट
|
|
| 4 | SGM8274 | 150 | नहीं | 4.5~36 | 1.4 | 7000 | 43 | 3 | 3 | 20 | 100 | 95 | नहीं | हाँ |
SOIC-14,TSSOP-14
|
1.4MHz, 7V/μs, कम पावर, रेल-टू-रेल आउटपुट
|
|
| 1 | SGM8521 | 5.5 | नहीं | 2.1~5.5 | 0.15 | 50 | 85 | 3.5 | 2 | 3 | 110 | 87 | हाँ | हाँ |
SOT-23-5,SOIC-8
|
कम बायस करंट, माइक्रो पावर, रेल-टू-रेल इनपुट और आउटपुट
|
|
| 2 | SGM8522 | 5.5 | नहीं | 2.1~5.5 | 0.15 | 50 | 85 | 3.5 | 2 | 3 | 110 | 87 | हाँ | हाँ |
SOIC-8,MSOP-8
|
कम बायस करंट, माइक्रो पावर, रेल-टू-रेल इनपुट और आउटपुट
|
|
| 4 | SGM8524 | 5.5 | नहीं | 2.1~5.5 | 0.15 | 50 | 85 | 3.5 | 2 | 3 | 110 | 87 | हाँ | हाँ |
SOIC-14,TSSOP-14
|
कम बायस करंट, माइक्रो पावर, रेल-टू-रेल इनपुट और आउटपुट
|
|
| 1 | SGM8531 | 18 | नहीं | 2.1~5.5 | 0.5 | 200 | 33 | 3.5 | 1.7 | 0.5 | 104 | 75 | हाँ | हाँ |
SOT-23-5,SOIC-8
|
कम बायस करंट, माइक्रो पावर, रेल-टू-रेल इनपुट और आउटपुट
|
|
| 2 | SGM8532 | 18 | नहीं | 2.1~5.5 | 0.5 | 200 | 33 | 3.5 | 1.7 | 0.5 | 104 | 75 | हाँ | हाँ |
SOIC-8,MSOP-8
|
कम बायस करंट, माइक्रो पावर, रेल-टू-रेल इनपुट और आउटपुट
|
|
| 4 | SGM8534 | 18 | नहीं | 2.1~5.5 | 0.5 | 200 | 33 | 3.5 | 1.7 | 0.5 | 104 | 75 | हाँ | हाँ |
SOIC-14,TSSOP-14
|
कम बायस करंट, माइक्रो पावर, रेल-टू-रेल इनपुट और आउटपुट
|
|
| 1 | SGM8535 | 80 | नहीं | 1.8~5.5 | 1.5 | 800 | 30 | 3.4 | 1.5 | 3 | 103 | 85 | नहीं | हाँ |
SOT-23-5,SC70-5,SOIC-8,MSOP-8
|
1.5MHz, 1.8V, यूनिटी-गेन स्टेबल, रेल-टू-रेल आउटपुट
|
|
| 2 | SGM8536 | 80 | नहीं | 1.8~5.5 | 1.5 | 800 | 30 | 3.4 | 1.5 | 3 | 103 | 85 | नहीं | हाँ |
SOIC-8,MSOP-8
|
1.5MHz, 1.8V, यूनिटी-गेन स्टेबल, रेल-टू-रेल आउटपुट
|
|
| 1 | SGM8537 | 80 | हाँ | 1.8~5.5 | 1.5 | 800 | 30 | 3.4 | 1.5 | 3 | 103 | 85 | नहीं | हाँ |
SOT-23-6,SOIC-8,MSOP-8
|
1.5MHz, 1.8V, यूनिटी-गेन स्टेबल, रेल-टू-रेल आउटपुट
|
|
| 4 | SGM8538 | 80 | नहीं | 1.8~5.5 | 1.5 | 800 | 30 | 3.4 | 1.5 | 3 | 103 | 85 | नहीं | हाँ |
SOIC-14,TSSOP-14
|
1.5MHz, 1.8V, यूनिटी-गेन स्टेबल, रेल-टू-रेल आउटपुट
|
|
| 1 | SGM8541 | 46 | नहीं | 2.1~5.5 | 1.1 | 520 | 27 | 3.5 | 2.7 | 0.5 | 105 | 80 | हाँ | हाँ |
SOT-23-5,SOIC-8,SC70-5
|
पिको एम्प इनपुट करंट, माइक्रो पावर, रेल-टू-रेल इनपुट और आउटपुट
|
|
| 2 | SGM8542 | 46 | नहीं | 2.1~5.5 | 1.1 | 520 | 27 | 3.5 | 2.7 | 0.5 | 105 | 80 | हाँ | हाँ |
SOIC-8,MSOP-8,TSSOP-8
|
पिको एम्प इनपुट करंट, माइक्रो पावर, रेल-टू-रेल इनपुट और आउटपुट
|
|
| 1 | SGM8543 | 48 | हाँ | 2.1~5.5 | 1.1 | 520 | 27 | 3.5 | 2.7 | 0.5 | 105 | 76 | हाँ | हाँ |
SOT-23-6,SOIC-8
|
पिको एम्प इनपुट करंट, माइक्रो पावर, रेल-टू-रेल इनपुट और आउटपुट
|
|
| 4 | SGM8544 | 46 | नहीं | 2.1~5.5 | 1.1 | 520 | 27 | 3.5 | 2.7 | 0.5 | 105 | 80 | हाँ | हाँ |
SOIC-14,TSSOP-14
|
पिको एम्प इनपुट करंट, माइक्रो पावर, रेल-टू-रेल इनपुट और आउटपुट
|
|
| 1 | SGM8545 | 48 | नहीं | 2.1~5.5 | 1.1 | 520 | 27 | 3.5 | 2.7 | 0.5 | 105 | 76 | हाँ | हाँ |
SOT-23-5
|
पिको एम्प इनपुट करंट, माइक्रो पावर, रेल-टू-रेल इनपुट और आउटपुट
|
इंटीग्रेटेड सर्किट (ICs) आधुनिक इलेक्ट्रॉनिक्स की नींव के रूप में काम करते हैं, जो छोटे आकार, कम बिजली की खपत, मजबूत प्रदर्शन और उच्च विश्वसनीयता प्रदान करते हैं। इनका व्यापक रूप से उपभोक्ता इलेक्ट्रॉनिक्स, औद्योगिक अनुप्रयोगों, संचार, ऑटोमोटिव इलेक्ट्रॉनिक्स, चिकित्सा उपकरण और एयरोस्पेस/रक्षा प्रणालियों में उपयोग किया जाता है।
उची इलेक्ट्रॉनिक्स औद्योगिक स्वचालन, नई ऊर्जा, ऑटोमोटिव, संचार, कंप्यूटिंग, उपभोक्ता इलेक्ट्रॉनिक्स और चिकित्सा उपकरण अनुप्रयोगों के लिए उच्च-प्रदर्शन एनालॉग और मिश्रित-सिग्नल प्रोसेसिंग समाधान प्रदान करता है।
यह समाधान चिकित्सा क्षेत्र - मॉनिटर में एकीकृत सर्किट के अनुप्रयोग को दर्शाता है। सही उत्पाद का चयन करने में सहायता के लिए, कृपया हमारी तकनीकी सहायता टीम से संपर्क करें।
