1MHz 60µA रेल-टू-रेल I/OCMOS ऑपरेशनल एम्पलीफायर इंटीग्रेटेड सर्किट IC
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | डोंगगुआन चाइना |
| ब्रांड नाम: | UCHI |
| प्रमाणन: | Completed |
| मॉडल संख्या: | एसजीएम321/358/324 |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1000pcs |
|---|---|
| मूल्य: | विनिमय योग्य |
| पैकेजिंग विवरण: | मानक |
| प्रसव के समय: | 3weeks |
| भुगतान शर्तें: | टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | 5000pcs |
|
विस्तार जानकारी |
|||
| वोल्टेज आपूर्ति: | 6V | एनालॉग इनपुट (VIN+, VIN-): | (-वीएस) - 0.3वी से (+वीएस) + 0.3वी |
|---|---|---|---|
| जंक्शन तापमान: | + 150 ℃ | भंडारण तापमान सीमा: | -65 ℃ से + 150 ℃ |
| लीड तापमान (सोल्डरिंग, 10s): | + 260 ℃ | एचबीएम: | 4000 वी |
| मिमी: | 400V | SC70-5, θJA: | 333℃/डब्ल्यू |
| एसओटी-23-5, θJA: | 190℃/W | SOIC-8, θJA: | 125℃/W |
| एमएसओपी-8, θJA: | 216℃/डब्ल्यू | तापमान रेंज आपरेट करना: | -40 ℃ से +85 ℃ |
| प्रमुखता देना: | उच्च वोल्टेज op amp 6v,उच्च वोल्टेज op amp 400v,उच्च वोल्टेज ऑपरेशनल एम्पलीफायर IC |
||
उत्पाद विवरण
1MHz, 60μA, रेल-टू-रेल I/OCMOS ऑपरेशनल एम्पलीफायर एकीकृत सर्किट IC
SGM321 (एकल), SGM358 (दोहरी) और SGM324 ((क्वाड) कम लागत वाले, वोल्टेज फीडबैक एम्पलीफायर हैं। ये डिवाइस 2.1V से 5.5V एकल आपूर्ति तक काम कर सकते हैं,और प्रति एम्पलीफायर केवल 60μA विस्थापन धारा का उपभोग करते हैंवे रेल-टू-रेल इनपुट के साथ एक व्यापक इनपुट कॉमनमोड वोल्टेज रेंज और रेल-टू-रेल आउटपुट वोल्टेज स्विंग प्रदान करते हैं। यह विशेषता एसजीएम321/358/324 को बफरिंग एएसआईसी के लिए उपयुक्त बनाती है।SGM321/358/324 1MHz का लाभ-बैंडविड्थ उत्पाद और 10pA का अल्ट्रा-लो इनपुट पूर्वाग्रह वर्तमान प्रदान करता हैवे पिज़ोइलेक्ट्रिक सेंसर, इंटीग्रेटर और फोटोडायड एम्पलीफायर के लिए उपयुक्त हैं।सुरक्षा निगरानी, पोर्टेबल सिस्टम, और कम बिजली प्रणालियों में ट्रांसड्यूसरइंटरफेस सर्किट।एसजीएम321 ग्रीन एसओटी-23-5 और एससी70-5 पैकेज में उपलब्ध है।एसजीएम358 ग्रीनएसओआईसी-8 में उपलब्ध है,एमएसओपी-8 और डीआईपी-8 पैकेजSGM324 ग्रीन TSSOP-14 और SOIC-14 पैकेज में उपलब्ध है। वे विस्तारित औद्योगिक तापमान सीमा (-40°C से +85°C) पर निर्दिष्ट हैं।
प्रमुख विशेषताएं
• कम लागत
• इनपुट ऑफसेट वोल्टेजः 5mV (MAX)
• अल्ट्रा-लो इनपुट बायस करंटः 10pA (TYP)
• एकता हासिल करना
• लाभ-बैंडविड्थ उत्पादः 1MHz
• रेल-टू-रेल इनपुट और आउटपुट
• आपूर्ति वोल्टेज रेंजः 2.1V से 5.5V
• इनपुट वोल्टेज रेंज:-0.1V से 5.6V VS = 5.5V के साथ
• कम शांत करंटः 60μA/एम्पलीफायर (TYP)
• -40°C से +85°C परिचालन तापमान सीमा

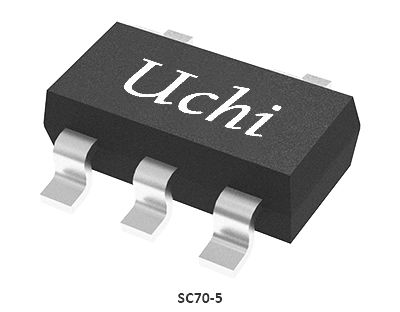

• छोटे पैकेजिंगःSGM321 ग्रीन SOT-23-5 और SC70-5 पैकेज में उपलब्धSGM358 ग्रीन SOIC-8, MSOP-8 और DIP-8 पैकेज में उपलब्धSGM324 ग्रीन SOIC-14 और TSSOP-14 पैकेज में उपलब्ध
आवेदन
एएसआईसी इनपुट या आउटपुट एम्पलीफायर
पीज़ोइलेक्ट्रिक ट्रांसड्यूसर एम्पलीफायर
बैटरी संचालित उपकरण
पोर्टेबल उपकरण
सेंसर इंटरफेस
चिकित्सा उपकरण
मोबाइल संचार
ऑडियो आउटपुट
धुआं का पता लगानेवाला
मोबाइल फोन
नोटबुक पीसी
PCMCIA कार्ड
पिन विन्यास
उत्पाद चयन गाइड
| पैकेज के अनुसार एम्पलीफायर | भाग संख्या | आईक्यू/एम्प टाइप (μA) | बंद करना | VCC(V) | GBP Typ (kHz) | स्लीव रेट टाइप (वी/एमएस) | ENOISE 0.1Hz ~ 10Hz (μVPP) | ENOISE प्रकार @1kHz (nV/√Hz) | वीओएस अधिकतम @25°C (एमवी) | वीओएस टाइप का टीसी (μV/°C) | आईबी प्रकार (पीए) | एवीओ टाइप (डीबी) | सीएमआरआर टाइप (डीबी) | रेल-टू-रेल इनपुट | रेल-टू-रेल आउटपुट | पैकेज | विशेषताएं |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | SGM321 | 60 | नहीं | 2.1~5.5 | 1 | 520 | 27 | 5 | 2.7 | 10 | 84 | 68 | हाँ | हाँ |
SC70-5, SOT-23-5
|
सामान्य प्रयोजन कम शक्ति एम्प
|
|
| 4 | SGM324 | 60 | नहीं | 2.1~5.5 | 1 | 520 | 27 | 5 | 2.7 | 10 | 84 | 68 | हाँ | हाँ |
SOIC-14,TSSOP-14
|
सामान्य प्रयोजन कम शक्ति एम्प
|
|
| 2 | SGM358 | 60 | नहीं | 2.1~5.5 | 1 | 520 | 27 | 5 | 2.7 | 10 | 84 | 68 | हाँ | हाँ |
SOIC-8,MSOP-8,DIP-8
|
सामान्य प्रयोजन कम शक्ति एम्प
|
|
| 1 | SGM8038-1 | 6 | नहीं | 1.4~5.5 | 0.145 | 130 | 6 | 110 | 0.8 | 3 | 2 | 125 | 94 | हाँ | हाँ |
SOT-23-5,SC70-5,SOIC-8
|
उच्च परिशुद्धता, रेल-टू-रेल इनपुट और आउटपुट
|
| 2 | SGM8038-2 | 6 | नहीं | 1.4~5.5 | 0.145 | 130 | 6 | 110 | 0.8 | 3 | 2 | 125 | 94 | हाँ | हाँ |
SOT-23-8,SOIC-8,TDFN-2×2-8L
|
उच्च परिशुद्धता, रेल-टू-रेल इनपुट और आउटपुट
|
| 1 | SGM8049-1 | 2.5 | नहीं | 1.8~5.5 | 0.12 | 80 | 3.5 | 75 | 0.85 | 0.6 | 1 | 118 | 100 | हाँ | हाँ |
SOT-23-5,SC70-5,TDFN-2×2-6L
|
पीको एम्प इनपुट करंट, माइक्रो पावर, रेल-टू-रेल इनपुट और आउटपुट
|
| 2 | SGM8049-2 | 2.5 | नहीं | 1.8~5.5 | 0.12 | 80 | 3.5 | 75 | 0.85 | 0.6 | 1 | 118 | 100 | हाँ | हाँ |
SOT-23-8, SOIC-8
|
पीको एम्प इनपुट करंट, माइक्रो पावर, रेल-टू-रेल इनपुट और आउटपुट
|
| 4 | SGM8049-4 | 2.5 | नहीं | 1.8~5.5 | 0.12 | 80 | 3.5 | 75 | 0.85 | 0.6 | 1 | 118 | 100 | हाँ | हाँ |
टीएसएसओपी-14
|
पीको एम्प इनपुट करंट, माइक्रो पावर, रेल-टू-रेल इनपुट और आउटपुट
|
| 1 | SGM8210-1 | 50 | नहीं | 3.3~24 | 1 | 300 | 3 | 25 | 1 | 1 | 5 | 120 | 115 | हाँ | हाँ |
SOT-23-5,SC70-5
|
उच्च वोल्टेज, माइक्रो पावर, परिशुद्धता
|
| 2 | SGM8210-2 | 50 | नहीं | 3.3~24 | 1 | 300 | 3 | 25 | 1 | 1 | 5 | 120 | 115 | हाँ | हाँ |
SOIC-8,MSOP-8,TDFN-2×3-8L
|
उच्च वोल्टेज, माइक्रो पावर, परिशुद्धता
|
| 4 | SGM8210-4 | 50 | नहीं | 3.3~24 | 1 | 300 | 3 | 25 | 1 | 1 | 5 | 120 | 115 | हाँ | हाँ |
एसओआईसी-14
|
उच्च वोल्टेज, माइक्रो पावर, परिशुद्धता
|
| 1 | SGM8240-1 | 2.8 | नहीं | 2.7~24 | 0.1 | 50 | 3 | 100 | 1 | 3 | 5 | 120 | 110 | हाँ | हाँ |
SC70-5, SOT-23-5
|
उच्च वोल्टेज, माइक्रो पावर, परिशुद्धता
|
| 2 | SGM8240-2 | 2.8 | नहीं | 2.7~24 | 0.1 | 50 | 3 | 100 | 1 | 3 | 5 | 120 | 110 | हाँ | हाँ |
TDFN-2×3-8L,SOIC-8,MSOP-8
|
उच्च वोल्टेज, माइक्रो पावर, परिशुद्धता
|
| 4 | SGM8240-4 | 2.8 | नहीं | 2.7~24 | 0.1 | 50 | 3 | 100 | 1 | 3 | 5 | 120 | 110 | हाँ | हाँ |
एसओआईसी-14
|
उच्च वोल्टेज, माइक्रो पावर, परिशुद्धता
|
एकीकृत सर्किट (आईसी) आधुनिक इलेक्ट्रॉनिक्स की नींव के रूप में कार्य करते हैं, छोटे आकार, कम बिजली की खपत, मजबूत प्रदर्शन और उच्च विश्वसनीयता प्रदान करते हैं।इनका व्यापक रूप से उपभोक्ता इलेक्ट्रॉनिक्स में प्रयोग किया जाता है, औद्योगिक अनुप्रयोग, संचार, ऑटोमोबाइल इलेक्ट्रॉनिक्स, चिकित्सा उपकरण और एयरोस्पेस/रक्षा प्रणाली।
उची इलेक्ट्रॉनिक्स औद्योगिक स्वचालन, नई ऊर्जा, ऑटोमोटिव, संचार, कंप्यूटिंग,उपभोक्ता इलेक्ट्रॉनिक्स और चिकित्सा उपकरण अनुप्रयोग.
यह समाधान स्मार्ट फोन और टैबलेट में एकीकृत सर्किट के अनुप्रयोग का प्रदर्शन करता है। सही उत्पाद का चयन करने में सहायता के लिए, कृपया हमारी तकनीकी सहायता टीम से संपर्क करें।
