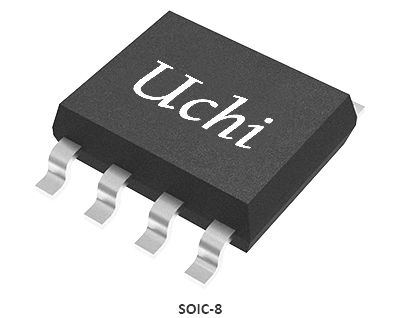

550nA, रेल-टू-रेल I/O, उच्च परिशुद्धता ऑपरेशनल एम्पलीफायर इंटीग्रेटेड सर्किट IC
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | डोंगगुआन चाइना |
| ब्रांड नाम: | UCHI |
| प्रमाणन: | Completed |
| मॉडल संख्या: | एसजीएम8040-1/-2 |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1000pcs |
|---|---|
| मूल्य: | विनिमय योग्य |
| पैकेजिंग विवरण: | मानक |
| प्रसव के समय: | 3weeks |
| भुगतान शर्तें: | टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | 5000pcs |
|
विस्तार जानकारी |
|||
| वोल्टेज आपूर्ति: | 6V | एनालॉग इनपुट (VIN+, VIN-): | (-वीएस) - 0.3वी से (+वीएस) + 0.3वी |
|---|---|---|---|
| विभेदक इनपुट वोल्टेज: | |(-VS) - (+VS)| | जंक्शन तापमान: | + 150 ℃ |
| भंडारण तापमान सीमा: | -65 ℃ से + 150 ℃ | लीड तापमान (सोल्डरिंग, 10s): | + 260 ℃ |
| एचबीएम: | 8000V | मिमी: | 400V |
| सीडीएम: | 1000V | तापमान रेंज आपरेट करना: | -40 ℃ से +85 ℃ |
| प्रमुखता देना: | 550nA उच्च परिशुद्धता ऑप एम्प,रेल-टू-रेल I/O ऑपरेशनल एम्पलीफायर,उच्च शक्ति MOSFET इंटीग्रेटेड सर्किट |
||
उत्पाद विवरण
550nA, रेल-टू-रेल I/O, उच्च परिशुद्धता परिचालन एम्पलीफायर आईसी
उच्च परिशुद्धता वाले एकल SGM8040-1 और दोहरे SGM8040-2 परिचालन एम्पलीफायरों को 1.4V जितनी कम एकल आपूर्ति वोल्टेज के साथ संचालित करने की गारंटी दी जाती है, जबकि 550nA/एम्प्लीफायर (TYP) निष्क्रिय धारा खींचते हैं। ये उपकरण रेल-टू-रेल इनपुट और आउटपुट ऑपरेशन का समर्थन करते हैं, जो उन्हें बैटरी चालित और पोर्टेबल अनुप्रयोगों के लिए आदर्श बनाते हैं।
प्रमुख विशेषताऐं
- कम शांत धारा: 550nA (TYP)
- रेल-टू-रेल इनपुट और आउटपुट
- लाभ-बैंडविड्थ उत्पाद: 11kHz (TYP)
- विस्तृत आपूर्ति वोल्टेज रेंज: 1.4V से 5.5V
- एकता स्थिर हो गई
- कम ऑफसेट वोल्टेज: 230μV (MAX)
- -40℃ से +85℃ ऑपरेटिंग तापमान रेंज
- ग्रीन SOT-23-5, SC70-5 और SOIC-8 पैकेज में उपलब्ध है
अनुप्रयोग
- टोल बूथ टैग
- पहनने योग्य उत्पाद
- तापमान माप
- बैटरी चालित प्रणालियाँ
विशिष्ट अनुप्रयोग
उत्पाद चयन मार्गदर्शिका
| प्रति पैकेज एम्पलीफायर | भाग संख्या | IQ/Amp प्रकार (μA) | शट डाउन | वीसीसी(वी) | जीबीपी प्रकार (kHz) | स्लीव दर प्रकार (V/ms) | ENOISE 0.1Hz ~ 10Hz (μVPP) | ENOISE प्रकार @1kHz (nV/√Hz) | वीओएस मैक्स @25℃ (एमवी) | वीओएस प्रकार की टीसी (μV/℃) | आईबी टाइप (पीए) | एवीओ प्रकार (डीबी) | सीएमआरआर प्रकार (डीबी) | रेल-टू-रेल इनपुट | रेल-टू-रेल आउटपुट | पैकेट | विशेषताएँ |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | एसजीएम8040-1 | 0.55 | नहीं | 1.4~5.5 | 11 | 4 | 5 | 180 | 0.23 | 1 | 10 | 120 | 92 | हाँ | हाँ |
एसओटी-23-5, एससी70-5, एसओआईसी-8
|
बहुत कम शांत धारा, रेल-टू-रेल इनपुट और आउटपुट
|
| 2 | एसजीएम8040-2 | 0.55 | नहीं | 1.4~5.5 | 11 | 4 | 5 | 180 | 0.23 | 1 | 10 | 120 | 92 | हाँ | हाँ |
TDFN-2×2-8L,SOIC-8
|
बहुत कम शांत धारा, रेल-टू-रेल इनपुट और आउटपुट
|
| 1 | एसजीएम8041 | 0.71 | नहीं | 1.4~5.5 | 14.5 | 3.3 | 3.4 | 135 | 2.5 | 2.5 | 1 | 93 | 84 | हाँ | हाँ |
एसओटी-23-5, एसओआईसी-8, एमएसओपी-8
|
बहुत कम शांत धारा, रेल-टू-रेल इनपुट और आउटपुट
|
| 2 | एसजीएम8042 | 0.67 | नहीं | 1.4~5.5 | 14.5 | 4.2 | 3.2 | 180 | 2.5 | 2.5 | 1 | 93 | 84 | हाँ | हाँ |
SOIC-8,MSOP-8
|
बहुत कम शांत धारा, रेल-टू-रेल इनपुट और आउटपुट
|
| 4 | एसजीएम8044 | 0.67 | नहीं | 1.4~5.5 | 15 | 3.4 | 3.2 | 190 | 2.5 | 2.5 | 1 | 93 | 83 | हाँ | हाँ |
SOIC-14,TSSOP-14,TQFN-3×3-16L
|
बहुत कम शांत धारा, रेल-टू-रेल इनपुट और आउटपुट
|
| 1 | एसजीएम8045 | 0.71 | नहीं | 1.4~5.5 | 100 | 16 | 3.2 | 160 | 2.5 | 2.5 | 1 | 93 | 84 | हाँ | हाँ |
एसओटी-23-5, एसओआईसी-8, एमएसओपी-8
|
10, 100 किलोहर्ट्ज़ के लाभ के लिए स्थिर, बहुत कम Iक्यू, आरआरआईओ
|
| 2 | एसजीएम8046 | 0.67 | नहीं | 1.4~5.5 | 100 | 14.5 | 3 | 190 | 2.5 | 2.5 | 1 | 92 | 82 | हाँ | हाँ |
SOIC-8,MSOP-8
|
10, 100 किलोहर्ट्ज़ के लाभ के लिए स्थिर, बहुत कम Iक्यू, आरआरआईओ
|
| 4 | एसजीएम8048 | 0.69 | नहीं | 1.4~5.5 | 100 | 14.5 | 3.5 | 205 | 2.5 | 2.5 | 1 | 92 | 83 | हाँ | हाँ |
SOIC-14,TSSOP-14
|
10, 100 किलोहर्ट्ज़ के लाभ के लिए स्थिर, बहुत कम Iक्यू, आरआरआईओ
|
| 1 | एसजीएम8141 | 0.38 | नहीं | 1.4~5.5 | 5 | 1.5 | 4.9 | 125 | 2.5 | 2 | 1 | 90 | 80 | हाँ | हाँ |
एसओटी-23-5, एसओआईसी-8, एमएसओपी-8
|
अल्ट्रा लो शांत धारा, रेल-टू-रेल इनपुट और आउटपुट
|
| 2 | एसजीएम8142 | 0.35 | नहीं | 1.4~5.5 | 5 | 1.6 | 4 | 130 | 2.5 | 2 | 1 | 93 | 83 | हाँ | हाँ |
SOIC-8,MSOP-8
|
अल्ट्रा लो शांत धारा, रेल-टू-रेल इनपुट और आउटपुट
|
इंटीग्रेटेड सर्किट (आईसी) आधुनिक इलेक्ट्रॉनिक्स की नींव के रूप में काम करते हैं, जो छोटे आकार, कम बिजली की खपत, मजबूत प्रदर्शन और उच्च विश्वसनीयता प्रदान करते हैं। इनका व्यापक रूप से उपभोक्ता इलेक्ट्रॉनिक्स, औद्योगिक अनुप्रयोगों, संचार, ऑटोमोटिव इलेक्ट्रॉनिक्स, चिकित्सा उपकरण और एयरोस्पेस/रक्षा प्रणालियों में उपयोग किया जाता है।
उची इलेक्ट्रॉनिक्स औद्योगिक स्वचालन, नई ऊर्जा, ऑटोमोटिव, संचार, कंप्यूटिंग, उपभोक्ता इलेक्ट्रॉनिक्स और चिकित्सा उपकरण अनुप्रयोगों के लिए उच्च-प्रदर्शन एनालॉग और मिश्रित-सिग्नल प्रोसेसिंग समाधान प्रदान करता है।
यह समाधान स्मार्टवॉच और पहनने योग्य उपकरणों के लिए एकीकृत सर्किट अनुप्रयोगों को प्रदर्शित करता है। सही उत्पाद चुनने में सहायता के लिए कृपया हमारी तकनीकी सहायता टीम से संपर्क करें।
