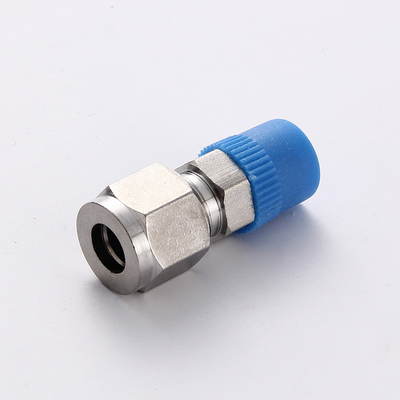

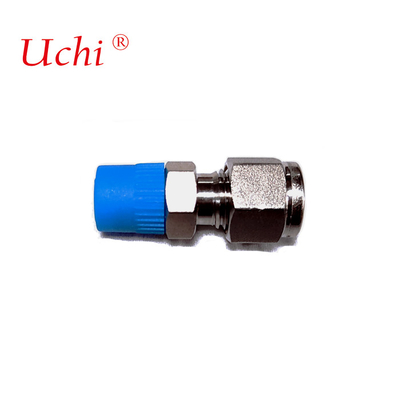

जल शीतलन प्लेट उच्च वोल्टेज कनेक्टर पुश इन फिटिंग

उच्च वोल्टेज कनेक्टर, पानी शीतलन प्लेटों के लिए इस्तेमाल किया, पुश-इन फिटिंग

विवरण

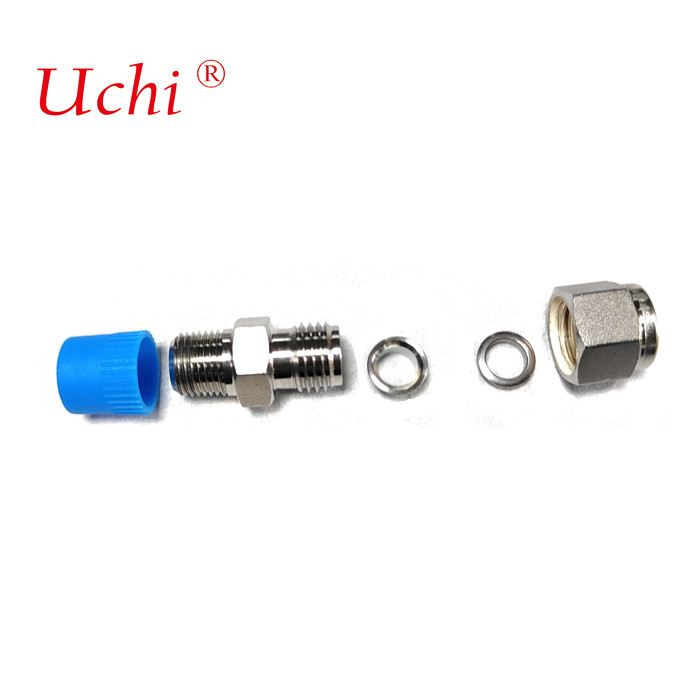

आस्तीन प्रकार के पाइप जोड़ में तीन भाग होते हैंः जोड़ शरीर, आस्तीन और नट।जब कार्ड आस्तीन और अखरोट आस्तीन स्टील पाइप पर संयुक्त शरीर में डाला जाता है और अखरोट कस जाता है, कार्ड आस्तीन के सामने के छोर का बाहरी पक्ष संयुक्त शरीर की शंकुआ सतह के संपर्क में है और आंतरिक ब्लेड समान रूप से निर्बाध स्टील पाइप में काट दिया जाता है,प्रभावी सील बनाने के लिएइसकी स्थापना आसान है और इसमें उच्च दबाव प्रतिरोध है, जिससे इसका व्यापक रूप से उपयोग किया जाता है।

एलाभ

कार्ड आस्तीन कनेक्टर में विश्वसनीय कनेक्शन, उच्च दबाव प्रतिरोध, तापमान प्रतिरोध, अच्छी सील और दोहराव, आसान स्थापना और रखरखाव की विशेषताएं हैं।और सुरक्षित और विश्वसनीय संचालन.

कार्य सिद्धांत

कार्ड आस्तीन जोड़ का कार्य सिद्धांत कार्ड आस्तीन में स्टील पाइप डालना, कार्ड आस्तीन नट के साथ इसे लॉक करना, कार्ड आस्तीन का विरोध करना और इसे सील करने के लिए पाइप में काटना है।यह स्टील पाइप से जुड़ा है जब वेल्डिंग की आवश्यकता नहीं है, जो आग की रोकथाम, विस्फोट की रोकथाम और उच्च ऊंचाई पर संचालन के लिए फायदेमंद है और लापरवाह वेल्डिंग के कारण होने वाले नुकसान को समाप्त कर सकता है।यह शोधन में स्वचालित नियंत्रण उपकरणों की पाइपलाइन में एक अपेक्षाकृत उन्नत कनेक्टिंग घटक है, रासायनिक, पेट्रोलियम, प्राकृतिक गैस, खाद्य, फार्मास्युटिकल, उपकरण और अन्य प्रणालियों। तेल, गैस और पानी जैसे मीडिया के लिए पाइपलाइनों को जोड़ने के लिए उपयुक्त है।

एसटंडार

विनिर्माण मानकः GB3733.1 3765-83

नाममात्र दबावः 25MPa --40MPa

लागू तापमानः ≤ 450°C

लागू मीडियाः गैर संक्षारक या संक्षारक मीडिया जैसे तेल, पानी, गैस आदि

निर्माण सामग्रीः 304 316 20#

पाइपिंगः साधारण ग्रेड सटीकता निर्बाध स्टील पाइप का व्यास 4 से 42 तक

शंकु पाइप धागाः ZG, G, NPT, आदि
