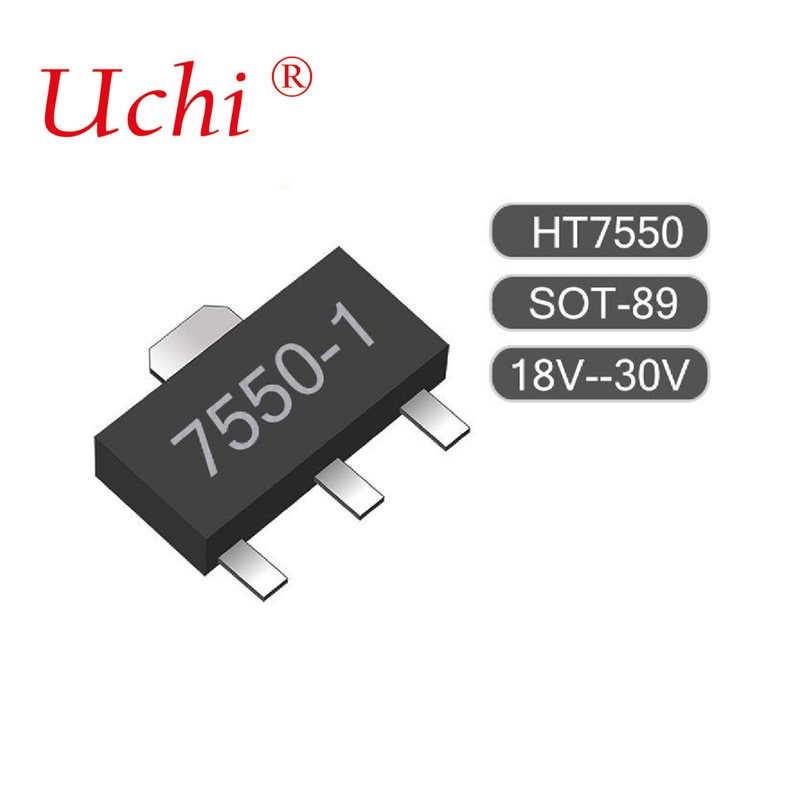

SOT89-3 HT7550-1 100mA बैटरी संचालित उपकरण में कम शक्ति LDO 24V
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | डोंगगुआन चीन |
| ब्रांड नाम: | UCHI |
| प्रमाणन: | Completed |
| मॉडल संख्या: | HT7550 7530 |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1000 पीसी |
|---|---|
| मूल्य: | विनिमय योग्य |
| पैकेजिंग विवरण: | मानक |
| प्रसव के समय: | 3 सप्ताह |
| भुगतान शर्तें: | टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | 5000 पीसी |
|
विस्तार जानकारी |
|||
| प्रमुखता देना: | 100mA कम पावर एलडीओ,कम शक्ति Ido 24V,बैटरी संचालित उपकरण कम शक्ति वाला |
||
|---|---|---|---|
उत्पाद विवरण

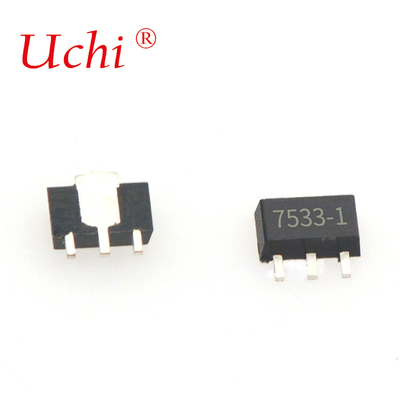

SOT89-3 HT7550-1 100mA कम शक्ति एलडीओ
● संबंधित उत्पाद मॉडल: एचटी7536-1, एचटी7550-1, एचटी7536-1, एचटी7533-1, एचटी7530-1...
| भाग नहीं. | आउटपुट वोल्टेज | पैकेज | चिह्नित करना |
| HT7530-1 | 3.0V |
TO-92 SOT-89 SOT-25 |
75XX-1 (TO-92 के लिए) 75XX-1 (SOT-89) 5XX1 (SOT-25) |
| HT7533-1 | 3.3V | ||
| HT7536-1 | 3.6V | ||
| HT7544-1 | 4.4V | ||
| HT7550-1 | 5.0V |
नोटः ₹XX$ आउटपुट वोल्टेज के लिए है।
सीसा मुक्त उपकरणों के लिए, TO-92 पैकेज में दिनांक कोड के अंत में ′′# ′′ मार्क जोड़ा जाएगा, जबकि SOT-89 और SOT-25 पैकेज में मार्किंग के अंत में ′′# ′′ मार्क जोड़ा जाएगा।
पूर्ण अधिकतम रेटिंग
आपूर्ति वोल्टेज 0.3V से 26V तक भंडारण तापमान 50oC से 125oC तक
बिजली की खपत (*1) 250mW ऑपरेटिंग तापमान 40 से 85 डिग्री सेल्सियस
बिजली की खपत (*2).......................... 150mW
नोटः ये केवल तनाव रेटिंग हैं। "निश्चित अधिकतम रेटिंग्स" के अंतर्गत निर्दिष्ट सीमा से अधिक तनाव से उपकरण को पर्याप्त क्षति हो सकती है।विनिर्देश में सूचीबद्ध के अलावा अन्य स्थितियों में इस उपकरण के कार्यात्मक संचालन का कोई मतलब नहीं है और चरम परिस्थितियों के लिए लंबे समय तक जोखिम डिवाइस की विश्वसनीयता को प्रभावित कर सकता है.
*1: SOT89 और TO-92 पर लागू *2: SOT-25 पर लागू
विद्युत विशेषताएं
एचटी7530-1, +3.0वी आउटपुट प्रकारTa=25oC
| प्रतीक | पैरामीटर | परीक्षण की शर्तें | मिन. | प्रकार. | अधिकतम. | इकाई | |
| वी IN | शर्तें | ||||||
| V आउट | आउटपुट वोल्टेज सहिष्णुता | 5V | IOUT=10mA | 2.91 | 3.0 | 3.09 | वी |
| आईओटी | आउटपुट करंट | 5V | 60 | 100 | mA | ||
| ΔV OUT | भार विनियमन | 5V | 1mA≤IOUT≤50mA | 60 | 150 | mV | |
| वीडीआईएफ | वोल्टेज गिरावट |
