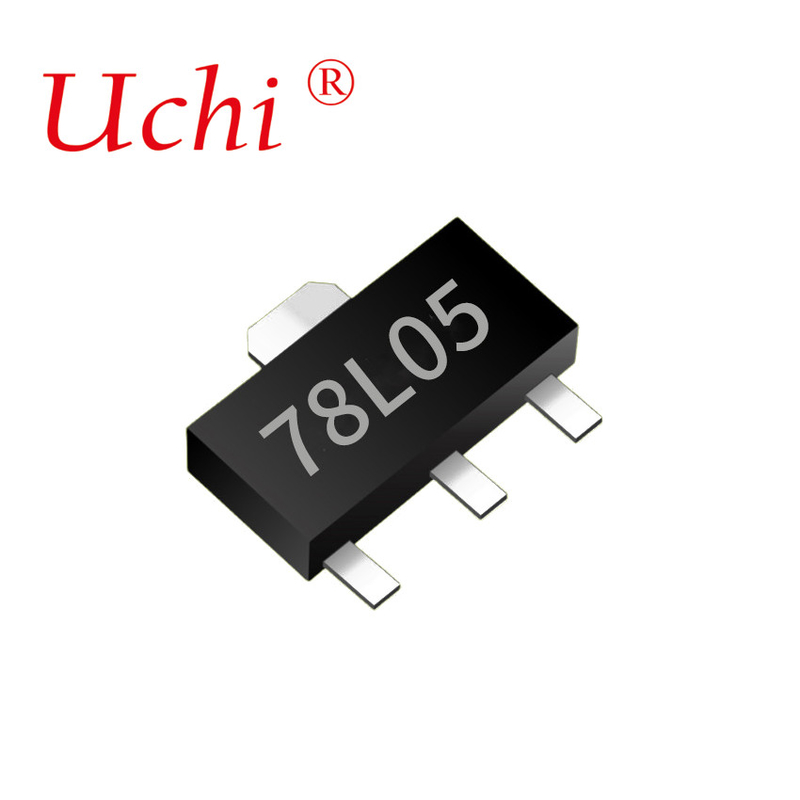

SOT89-3 78L05 5v वोल्टेज रेगुलेटर प्लास्टिक कैप्सूल
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | डोंगगुआन चीन |
| ब्रांड नाम: | UCHI |
| प्रमाणन: | Completed |
| मॉडल संख्या: | 78एल05 |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1000 पीसी |
|---|---|
| मूल्य: | विनिमय योग्य |
| पैकेजिंग विवरण: | मानक |
| प्रसव के समय: | 3 सप्ताह |
| भुगतान शर्तें: | टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | 5000 पीसी |
|
विस्तार जानकारी |
|||
| प्रमुखता देना: | 5 वी वोल्टेज नियामक,SOT89 3 वोल्टेज नियामक,78L05 वोल्टेज नियामक |
||
|---|---|---|---|
उत्पाद विवरण
विशेषताएं
1. अधिकतम आउटपुट करंट IOM: 0.1A
2.आउटपुट वोल्टेज VO: 5V
3निरंतर कुल अपव्यय PD: 0.6 W (Ta= 25 °C)
पूर्ण अधिकतम RATIएनजीएस (ऑपरेटिंग तापमान) सीमा लागू होती है जब तक अन्यथा निर्दिष्ट न हो)
| पैरामीटर | प्रतीक | मूल्य | इकाई |
| इनपुट वोल्ट | Vi | 30 | वी |
| जंक्शन से परिवेश तक थर्मल प्रतिरोध | RθJA | 160 | °C/W |
| परिचालन जंक्शन तापमान सीमा | टीओपीआर | -40~+125 | °C |
| भंडारण तापमान सीमा | टीएसटीजी | -65 ~ +150 | °C |
निर्दिष्ट आभासी जंक्शन तापमान पर विद्युत विशेषताएं (Vi=10V,Io=40mA,Ci=0.33uF,,Co=0.1uF, जब तक अन्यथा निर्दिष्ट न हो)
| पैरामीटर | प्रतीक | परीक्षण की शर्तें | मिन | प्रकार | अधिकतम | इकाई | |
|
आउटपुट वोल्टेज |
वीओ |
25°C |
4.80 | 5.0 | 5.20 | वी | |
| 4.85 | 5.0 | 5.15 | वी | ||||
| 4.90 | 5.0 | 5.10 | वी | ||||
| 7V≤Vi≤20V, Io= 1mA~40mA | 0-125°C | 4.75 | 5.0 | 5.25 | वी | ||
| Io=1mA~70mA | 4.75 | 5.0 | 5.25 | वी | |||
| भार विनियमन | ΔVo | Io=1mA~100mA | 25°C | 11 | 60 | mV | |
| Io=1mA~40mA | 25°C | 5 | 30 | mV | |||
| लाइन विनियमन | ΔVo | 7V≤Vil≤20V | 0-125°C | 55 | 150 | mV | |
| 8V≤Vi≤20V | 25°C | 45 | 100 | mV | |||
| शांत धारा | इक्विटी | 25°C | 3.8 | 6 | mA | ||
| शांत वर्तमान परिवर्तन | Δ Iq | 8V≤Vi≤20V | 0-125°C | 1.5 | mA | ||
| Δ Iq | 1mA≤V l≤40mA | 0-125°C | 0.1 | ||||
| आउटपुट ध्वनि वोल्टेज | वीएन | 10Hz≤f≤100KHz | 25°C | 40 | μV/Vo | ||
| रिपल अस्वीकृति | आर आर | 8V≤Vi≤20V,f=120Hz | 0-125 | 41 | 49 | डीबी | |
| आउटपुट वोल्टेज | Vd | 25°C | 1.7 | वी | |||
विशिष्ट अनुप्रयोग
विशिष्ट विशेषताएं
आउटलाइट ड्राइंग
एसओटी-89-3एल प्रस्तावित पैड लेआउट
