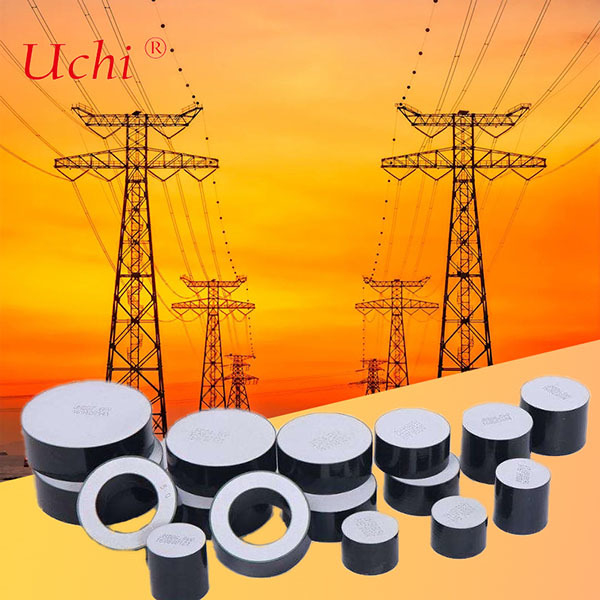

जंक धातु ऑक्साइड वेरिस्टोर ब्लॉक, जो डीसी और उच्च ढाल के लिए उपयोग किए जाते हैं

जंक धातु ऑक्साइड वेरिस्टोर ब्लॉक, जो डीसी और उच्च ढाल के लिए उपयोग किए जाते हैं

उत्पाद विवरण:

उत्पत्ति के प्लेस: Dongguan, Guangdong, चीन
ब्रांड नाम: UCHI
प्रमाणन: SGS.UL
मॉडल संख्या: D42*H20MM

भुगतान & नौवहन नियमों:

न्यूनतम आदेश मात्रा: 5000pcs
मूल्य: विनिमय योग्य
पैकेजिंग विवरण: थोक
प्रसव के समय: 5-7 दिन
भुगतान शर्तें: टी/टी, पेपैल, वेस्टर्न यूनियन, पैसा ग्राम
आपूर्ति की क्षमता: प्रति माह 5000,000,000PCS
सबसे अच्छी कीमत संपर्क करें

विस्तार जानकारी

प्रमुखता देना:

जिंक धातु ऑक्साइड वेरिस्टोर ब्लॉक

,

सर्ज अरेस्टर वेरिस्टोर ब्लॉक

,

डीसी उच्च ढाल वाले वारिस्टोर

उत्पाद विवरण

 सर्ge अरेस्टर के लिए जिंक मेटल ऑक्साइड वैरिस्टर ब्लॉक, डीसी और उच्च ग्रेडिएंट के लिए उपयोग किया जाता है



जिंक ऑक्साइड वैरिस्टर वोल्टेज पर निर्भर, गैर-रैखिक उपकरण हैं जिनमें बैक-टू-बैक ज़ेनर डायोड के समान विद्युत विशेषताएं होती हैं। यह मुख्य रूप से ZnO से बना है जिसमें अन्य धातु ऑक्साइड जैसे बिस्मथ, कोबाल्ट, मैंगनीज और अन्य की थोड़ी मात्रा में मिलावट की जाती है। मेटल ऑक्साइड वैरिस्टर या "MOV" को निर्माण प्रक्रिया के दौरान एक सिरेमिक सेमीकंडक्टर में सिंटर किया जाता है और इसके परिणामस्वरूप एक क्रिस्टलीय माइक्रोस्ट्रक्चर बनता है जो MOV को डिवाइस के पूरे थोक में बहुत अधिक स्तर की क्षणिक ऊर्जा को नष्ट करने की अनुमति देता है। इसलिए, MOV का उपयोग आमतौर पर बिजली और औद्योगिक या AC लाइन अनुप्रयोगों में पाए जाने वाले अन्य उच्च ऊर्जा क्षणिकों को दबाने के लिए किया जाता है। इसके अतिरिक्त, MOV का उपयोग DC सर्किट में किया जाता है जैसे कि कम वोल्टेज बिजली आपूर्ति और ऑटोमोबाइल अनुप्रयोग। उनकी निर्माण प्रक्रिया कई अलग-अलग फॉर्म फैक्टर की अनुमति देती है जिसमें रेडियल लीडेड डिस्क सबसे आम है।

जिंक ऑक्साइड वैरिस्टर बॉडी स्ट्रक्चर में P–N जंक्शन सेमीकंडक्टर विशेषताओं को प्रदान करने वाले अनाज की सीमाओं से अलग किए गए प्रवाहकीय ZnO अनाज का एक मैट्रिक्स होता है। ये सीमाएँ कम वोल्टेज पर चालन को अवरुद्ध करने के लिए जिम्मेदार हैं और उच्च वोल्टेज पर गैर-रैखिक विद्युत चालन का स्रोत हैं।

MOV का एक आकर्षक गुण यह है कि विद्युत विशेषताएं डिवाइस के थोक से संबंधित हैं। सिरेमिक का प्रत्येक ZnO अनाज ऐसा व्यवहार करता है जैसे कि उसमें अनाज की सीमा पर एक सेमीकंडक्टर जंक्शन हो।

वैरिस्टर को जिंक ऑक्साइड-आधारित पाउडर को सिरेमिक भागों में बनाकर और सिंटर करके बनाया जाता है। इन भागों को तब या तो मोटी फिल्म सिल्वर या आर्क/फ्लेम स्प्रे धातु के साथ इलेक्ट्रोड किया जाता है।

ZnO अनाज की सीमाओं को स्पष्ट रूप से देखा जा सकता है। चूंकि गैर-रैखिक विद्युत व्यवहार प्रत्येक अर्धचालक ZnO अनाज की सीमा पर होता है, इसलिए वैरिस्टर को अनाज की सीमाओं के कई श्रृंखला और समानांतर कनेक्शन से बना एक "मल्टी-जंक्शन" डिवाइस माना जा सकता है। डिवाइस के व्यवहार का विश्लेषण सिरेमिक माइक्रोस्ट्रक्चर के विवरण के संबंध में किया जा सकता है। औसत अनाज का आकार और अनाज के आकार का वितरण विद्युत व्यवहार में एक प्रमुख भूमिका निभाता है।

उत्पाद की जानकारी:

प्रकार: वैरिस्टर D42*H20mm

सामग्री: मेटल ऑक्साइड वैरिस्टर


अरेस्टर वर्गीकरण DH (IEC मानक) के लिए आवेदन

विशिष्टता व्यास मोटाई डी.सी. संदर्भ वोल्टेज (U1mA) अवशिष्ट वोल्टेज का अधिकतम अनुपात (8/20us) वर्तमान आवेग झेलने की क्षमता अनुशंसित रेटेड वोल्टेज अधिकतम ऊर्जा अवशोषण क्षमता
4/10us 2ms
मिमी मिमी kV 10kA पर kA A kV kJ/kVr
MOV36.5×20 36.5±0.5 20±0.5 4.0-4.8 1.83 100 350 3 2.5
MOV36.5×30 36.58±0.5 30±0.5 6.2-7.0 1.83 100 350 4.5 2.5
MOV42×20 42±0.5 20±0.5 4.0-4.8 1.81 100 400 3 3.4
MOV42×30 42±0.5 30±0.5 6.2-7.0 1.81 100 400 4.5 3.4

अरेस्टर वर्गीकरण SL (IEC मानक) के लिए आवेदन

विशिष्टता व्यास मोटाई डी.सी. संदर्भ वोल्टेज (U1mA) अवशिष्ट वोल्टेज का अधिकतम अनुपात (8/20us) वर्तमान आवेग झेलने की क्षमता अनुशंसित रेटेड वोल्टेज अधिकतम ऊर्जा अवशोषण क्षमता
4/10us 2ms
मिमी मिमी kV 10kA पर kA A kV kJ/kVr
MOV48×20 48±0.5 20±0.5 4.0-4.8 1.76 110 600 3 4.9
MOV48×30 48±0.5 30±0.5 6.2-7.0 1.76 110 600 4.5 4.9
MOV52×20 52±0.5 20±0.5 4.0-4.8 1.74 120 800 3 6.3
MOV52×30 52±0.5 30±0.5 6.2-7.0 1.74 120 800 4.5 6.3

अरेस्टर वर्गीकरण SM (IEC मानक) के लिए आवेदन

विशिष्टता व्यास मोटाई डी.सी. संदर्भ वोल्टेज (U1mA) अवशिष्ट वोल्टेज का अधिकतम अनुपात (8/20us) वर्तमान आवेग झेलने की क्षमता अनुशंसित रेटेड वोल्टेज अधिकतम ऊर्जा अवशोषण क्षमता
4/10us 2ms
मिमी मिमी kV 10kA पर kA A kV kJ/kVr
MOV60×20 60±0.5 20±0.5 4.0-4.8 1.72 150 1000 3 7.9
MOV60×30 60±0.5 30±0.5 6.2-7.0 1.72 150 1000 4.5 7.9
MOV64×20 64±0.5 20±0.5 4.0-4.8 1.69 150 1100 3 8.5
MOV64×30 64±0.5 30±0.5 6.2-7.0 1.69 150 1100 4.5 8.5
