मध्यम वोल्टेज और उच्च वोल्टेज बिजली लाइन धातु ऑक्साइड arresters
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | Dongguan, Guangdong, चीन |
| ब्रांड नाम: | UCHI |
| प्रमाणन: | SGS.UL |
| मॉडल संख्या: | YH10W-216/562 |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 5000pcs |
|---|---|
| मूल्य: | विनिमय योग्य |
| पैकेजिंग विवरण: | थोक |
| प्रसव के समय: | 5-7 दिन |
| भुगतान शर्तें: | टी/टी, पेपैल, वेस्टर्न यूनियन, पैसा ग्राम |
| आपूर्ति की क्षमता: | प्रति माह 5000,000,000PCS |
|
विस्तार जानकारी |
|||
| प्रमुखता देना: | मध्यम वोल्टेज के बिजली लाइन arresters,उच्च वोल्टेज धातु ऑक्साइड वारिस्टर्स,विद्युत लाइनों के अधिभार रोधी |
||
|---|---|---|---|
उत्पाद विवरण

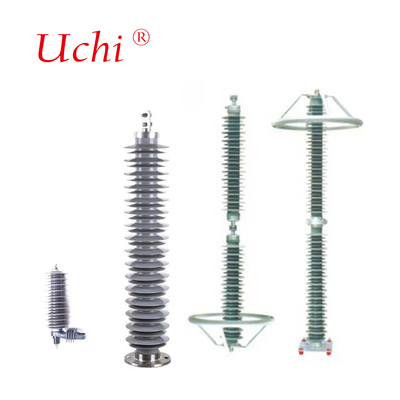

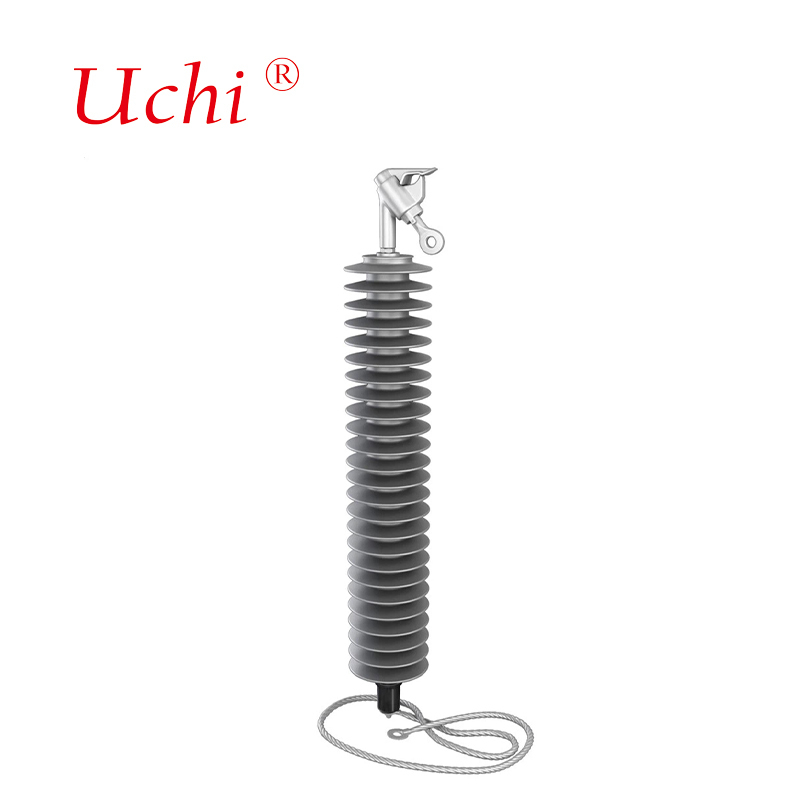

मध्यम वोल्टेज और उच्च वोल्टेज बिजली लाइन धातु ऑक्साइड arresters
हमारे पावर लाइन लाइटनिंग अरेस्टर बिजली के हमलों के खिलाफ विद्युत बुनियादी ढांचे की रक्षा के लिए एक उच्च गुणवत्ता, विश्वसनीय, और लागत प्रभावी समाधान प्रदान करता है। हमारे पांच साल की वारंटी के साथ,आसान स्थापना, और बेहतर डिजाइन, हमारे बिजली arrester आने वाले वर्षों के लिए लगातार सुरक्षा प्रदान करता है।
बिजली लाइन बिजली रोधी के विनिर्देश
- प्रकारःएमवी और एचवी
- आवेदनःएमवी और एचवी प्रकार के लिए बिजली लाइन बिजली रोधी
- सामग्रीःबहुलक आवास
- रंगःग्रे
- उच्च गुणवत्ता वाले एमओवी डिस्क/ब्लॉक
- 100% नियमित परीक्षण
- केईएमए, सीईपीआरआई, एक्सआईएचएआरआई परीक्षण रिपोर्ट और आईएसओ 9001 गुणवत्ता प्रमाणन
- जीबी, आईईसी, आईईईई और अन्य मानकों के अनुरूप
हमारे लाइन सिमुलेशन के अनुसार लाइन के साथ अनुशंसित स्थानों पर बिजली लाइन बिजली रोधी स्थापित करने से अधिभार संरक्षण में वृद्धि सुनिश्चित होती है।इष्टतम लाइन बिजली रोधी का चयन, विशेष रूप से उनकी मात्रा और स्थापना स्थानों के संदर्भ में, समग्र लाइन प्रणाली की विश्वसनीयता और इससे आपूर्ति की जाने वाली शक्ति की गुणवत्ता में काफी सुधार होता है।
लाभकारी अनुप्रयोग
- बिजली सुरक्षा प्रदर्शन में सुधार
- खराब ग्राउंडिंग और उच्च बिजली गतिविधि के कारण होने वाले आउटेज को कम करें
- दोहरे सर्किट के आउटेज दरों को कम करना/अंडरबिल्ड वितरण लाइनों की सुरक्षा करना
- स्विचिंग बढ़त नियंत्रण प्रदान करें - संरचनात्मक अनुकूलन और कम रिक्त स्थान
- सुरक्षा में सुधार - व्यक्तिगत चोटों और उपकरण को नुकसान से बचाता है
- लाइन उन्नयन और संपीड़न के लिए - कम इन्सुलेशन स्तर
- लाइन पर लाइव काम के लिए - अस्थायी रूप से न्यूनतम दृष्टिकोण दूरी को कम करें
- लाइन प्रणाली में कम स्थापना लागत और हानि (अवरोध) प्राप्त करना
दो अलग-अलग विद्युत लाइन बिजली बंदर डिजाइन उपलब्ध
1गैर-गप्पेड लाइन अरेस्टर (NGLA)
नॉन-गेप्ड लाइन सर्ज अरेस्टर (एनजीएलए) उच्च स्तर की माउंट लचीलापन और परिचालन विश्वसनीयता प्रदान करते हैं। टॉवर डिजाइन और इन्सुलेटर और लाइनों की व्यवस्था के आधार पर,इन arresters या तो सीधे इन्सुलेटर्स पर या टॉवर पर स्थापित किया जा सकता हैएनजीएलए ओवरवोल्टेज को इन्सुलेटर प्रतिरोध वोल्टेज से नीचे के मानों तक सीमित करता है।
एनजीएलए के फायदे
- सबसे लचीला समाधान (कंडक्टर, टॉवर, इन्सुलेटर आदि पर स्थापना)
- एक डिस्कनेक्टर श्रृंखला में स्थापित है कि थर्मल अधिभार के मामले में arrester डिस्कनेक्ट है
- एक प्रतिस्थापन निर्धारित किया जा सकता है जब तक हवाई लाइन के निरंतर संचालन सुनिश्चित करता है
- बिजली और स्विचिंग ओवरवोल्टेज के खिलाफ बहुत उच्च स्तर की सुरक्षा प्रदान करता है उच्च ऊर्जा अवशोषण क्षमता के कारण
- नवीनतम आईईसी 60099-4 मानक के अनुरूप डिजाइन और परीक्षण किया गया
2. बाहरी रूप से गैप्ड लाइन अरेस्टर (EGLA)
ईजीएलए लाइन सर्ज अरेस्टर में एक बाहरी स्पार्क गैप होता है जो श्रृंखला में रखा जाता है जो सामान्य परिस्थितियों में लाइन सर्ज अरेस्टर के सक्रिय भाग को लाइन वोल्टेज से गैल्वैनिक रूप से अलग करता है।बिजली के मामले में, चिंगारी का अंतराल फ्लैश हो जाता है और अवरुद्ध करने वाला ग्राउंड फॉल्ट करंट को कई केए से कुछ एम्पियर तक सीमित करता है,और 10 एमएस के भीतर चाप बुझाने के लिए इस तरह कि कोई सर्किट ब्रेकर ऑपरेशन लाइन के दोनों सिरों पर आवश्यक है.
ईजीएलए के फायदे
- कोई रिसाव धारा नहीं, क्योंकि श्रृंखला अंतराल सामान्य परिस्थितियों में सिस्टम वोल्टेज से arrester भाग को डिस्कनेक्ट करता है
- निचले आरएस्टर के लिए आवश्यक नामित वोल्टेज
- कोई डिस्कनेक्टर और कोई ग्राउंड लीड की आवश्यकता नहीं है
- छोटे रिक्ति वाले बहु-सर्किट टावरों के लिए उपयुक्त - अत्यधिक कॉम्पैक्ट डिजाइन बहुत छोटे क्रॉस-आर्म रिक्ति वाले टावरों पर भी स्थापना की अनुमति देता है
- लाइव स्थापना के लिए अधिक उपयुक्त
- बहुलक इन्सुलेटर के साथ पूर्ण ईजीएलए समाधान भी उपलब्ध हैं
तकनीकी विनिर्देश
| प्रकार | नामित वोल्टेज | MCOV(KV) | अधिकतम अवशिष्ट वोल्टेज 8/20 वर्तमान आवेग (kV) का उपयोग करके | स्क्रैप दूरी (मिमी) | सूखी आर्क दूरी (मिमी) |
|---|---|---|---|---|---|
| YH10W-3 | 3 | 2.55 | 7.5 8.2 9.2 | 250 | 146 |
| YH10W-6 | 6 | 5.1 | 15.१.१.१६.३.१८4 | 250 | 146 |
| YH10W-9 | 9 | 7.65 | 22.6 24.5 27.5 | 370 | 178 |
| YH10W-12 | 12 | 10.2 | 30.1 32.6 36.5 | 520 | 214 |
| YH10W-15 | 15 | 12.7 | 37.7 40.8 46.1 | 650 | 250 |
| YH10W-18 | 18 | 15.3 | 45.2 48.9 55.3 | 650 | 250 |
| YH10W-21 | 21 | 17 | 52.7 57.1 64.3 | 790 | 284 |
| YH10W-24 | 24 | 19.5 | 60.3 65.2 73.5 | 920 | 318 |
| YH10W-27 | 27 | 22 | 67.8 73.4 82.6 | 1050 | 356 |
| YH10W-30 | 30 | 24.4 | 75.4 81.6 91.6 | 1200 | 392 |
| YH10W-33 | 33 | 26.7 | 82.9 89.7 99.5 | 1340 | 428 |
| YH10W-36 | 36 | 29 | 90.4 97.9 109.6 | 1340 | 428 |
| प्रकार | नामित वोल्टेज (kV) | एमसीओवी ((केवी) | अधिकतम अवशिष्ट वोल्टेज 8/20 वर्तमान आवेग (kV) का उपयोग करके | पुनरावर्ती चार्ज हस्तांतरण प्रतिरोध Qrs C |
|---|---|---|---|---|
| YH10W-51/134 | 51 | 40.8 | 154 ∙ 134 ∙ 114 | 0.4 |
| YH10W-84/221 | 84 | 67.2 | 254 221 188 | 1.0 |
| YH10W-90/235 | 90 | 72.5 | २६४.२३५.२०१ | 1.0 |
| YH10W-96/250 | 96 | 75 | 280 250 213 | 1.0 |
| YH10W-102/266 | 102 | 79.6 | 297 266 226 | 1.0 |
| YH10W-108/281 | 108 | 84 | 315 281 239 | 1.0 |
| YH10W-192/500 | 192 | 150 | 560 500 426 | 1.2 |
| YH10W-204/532 | 204 | 159 | ५९४ ५३२ ४५२ | 1.2 |
| YH10W-216/562 | 216 | 168.5 | 630 562 478 | 1.2 |
