नंगे मिश्र धातु प्रतिरोधक जिसे नंगे शुद्ध मिश्र धातु धारा संवेदक के रूप में भी जाना जाता है
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | डोंगगुआन, गुआंग्डोंग, चीन |
| ब्रांड नाम: | UCHI |
| प्रमाणन: | 471KD10 |
| मॉडल संख्या: | UL.VDE, एसजीएस, पहुंच, CQC, CSA.ISO.ROHS, CUL |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 5000 पीसी |
|---|---|
| मूल्य: | विनिमय योग्य |
| पैकेजिंग विवरण: | थोक/बारूद/रील |
| प्रसव के समय: | 5-7 दिन |
| भुगतान शर्तें: | टी/टी, पेपैल, वेस्टर्न यूनियन, पैसा ग्राम |
| आपूर्ति की क्षमता: | प्रति माह 5000,000,000PCS |
|
विस्तार जानकारी |
|||
| वेल्टेज रेटिंग: | भिन्न होता है (जैसे, 10V से 1000V) | शिखर ऊर्जा: | 380जे |
|---|---|---|---|
| घूर्णी गति: | 4500 मिनट | जीवनकाल: | सामान्य परिस्थितियों में आमतौर पर 10 वर्ष या उससे अधिक |
| अधिकतम शक्ति: | 0.4 डब्ल्यू | रंग: | सफ़ेद |
| तापमान गुणांक: | एमएलवी | स्वीकार्य विचलन: | ±10% |
| ओईएम सेवा: | हाँ | आयाम: | 34एमएम |
| बिजली की खपत: | 0.25（W) | ||
| प्रमुखता देना: | नंगे मिश्र धातु के करंट सेंसर प्रतिरोध,वारंटी के साथ शुद्ध मिश्र धातु प्रतिरोध,धातु ऑक्साइड वैरिस्टोर प्रतिरोध |
||
उत्पाद विवरण
नंगे मिश्र धातु प्रतिरोध
नंगे मिश्र धातु प्रतिरोध (नंगे शुद्ध मिश्र धातु धारा-संवेदन/शंट प्रतिरोध के रूप में भी जाना जाता है) राल/प्लास्टिक इन्कैप्सुलेशन कोटिंग के बिना एक उच्च-शक्ति मिलीओह्म स्तर का प्रतिरोध है,अपने मिश्र धातु प्रतिरोध तत्व सीधे उजागर के साथयह विशेष रूप से उच्च-सटीक वर्तमान संवेदन के लिए डिज़ाइन किया गया है।

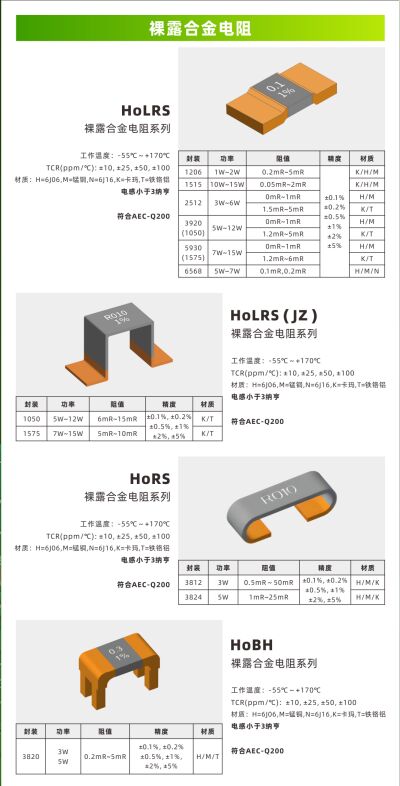

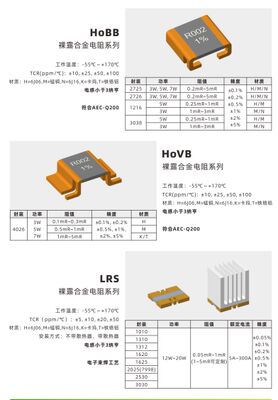

कोर संरचना और सामग्री
-
प्रतिरोधक तत्व: मैंगनीन, कॉन्स्टेंटन, निक्रोम, कर्मा मिश्र धातु।इलेक्ट्रोड अधिकतर उच्च चालकता वाले शुद्ध तांबे होते हैं, जो इलेक्ट्रॉन बीम वेल्डिंग/लेजर वेल्डिंग द्वारा जुड़े होते हैं।सामान्य पैकेजः 3920, 5930, 2725, फ्लैट शीट और ज़िग-ज़ैग संरचनाओं में उपलब्ध है।
-
प्रतिरोध सीमा: आम तौर पर 0.1 mΩ 5 mΩ;सहिष्णुता ±0.01% तक;टीसीआर ±10~25 पीपीएम/°C तक कम;परजीवी प्रेरकता < 3 nH, गैर प्रेरक डिजाइन।
-
पावर रेटिंग: 5 W से शुरू होता है, कुछ मॉडल 10 ¢ 15 W;ऑपरेटिंग तापमानः -55°C से 170°C, AEC-Q200 के अनुरूप।
मुख्य लाभ और सावधानियां
- उत्कृष्ट गर्मी अपव्यय: बड़े उजागर सतह क्षेत्र तेजी से गर्मी रिलीज और उच्च शक्ति घनत्व को सक्षम बनाता है।
- अति-स्थिर प्रतिरोध: कम तापमान गुणांक, कम थर्मल ईएमएफ, उच्च वृद्धि वर्तमान क्षमता; कठोर कार्य परिस्थितियों के लिए उपयुक्त।
- सोल्डरिंग प्रतिबंध: आम तौर पर केवल रिफ्लो सोल्डरिंग के साथ संगत; तरंग सोल्डरिंग से उच्च तापमान क्षति से बचें। एंटी-ऑक्सीडेशन और यांत्रिक सुरक्षा आवश्यक है।असुरक्षित धूल या नम वातावरण के लिए उपयुक्त नहीं.
विशिष्ट अनुप्रयोग
नई ऊर्जा वाहन बीएमएस, औद्योगिक बिजली आपूर्ति, आवृत्ति परिवर्तक, सर्वो ड्राइव, फोटोवोल्टिक इन्वर्टर और चार्जिंग पाइल में वर्तमान का पता लगाने और शंटिंग।
चयन और खरीद युक्तियाँ
- अधिकतम धारा, शक्ति अपव्यय और पीसीबी स्थान के आधार पर पैकेज और शक्ति रेटिंग का चयन करें। कम टीसीआर, कम प्रेरण और केल्विन 4-टर्मिनल डिजाइन को प्राथमिकता दें।
- सोल्डरिंग प्रक्रिया को रीफ्लो सोल्डरिंग से मेल खाना चाहिए। यदि आवश्यक हो तो सुरक्षा के लिए कोटिंग या आवास लागू करें।
