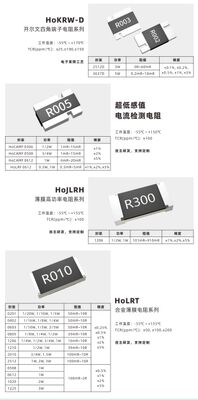

ऑटोमोटिव ग्रेड कैप्सुलेटेड एलॉय रेजिस्टर्स ऑटोमोटिव ग्रेड एलॉय
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | डोंगगुआन, गुआंग्डोंग, चीन |
| ब्रांड नाम: | UCHI |
| मॉडल संख्या: | UL.VDE, एसजीएस, पहुंच, CQC, CSA.ISO.ROHS, CUL |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 5000 पीसी |
|---|---|
| मूल्य: | विनिमय योग्य |
| पैकेजिंग विवरण: | थोक/बारूद/रील |
| प्रसव के समय: | 5-7 दिन |
| भुगतान शर्तें: | टी/टी, पेपैल, वेस्टर्न यूनियन, पैसा ग्राम |
| आपूर्ति की क्षमता: | प्रति माह 5000,000,000PCS |
|
विस्तार जानकारी |
|||
| अधिकतम धारिता: | 250pF | समापन शैली: | रेडियल |
|---|---|---|---|
| वीएसी: | 460V | भंडारण तापमान: | -40 ~ + 85 ℃ |
| प्रतिरोध मान: | 5 ओम | टूटने का समय: | <50ns |
| सहनशीलता: | ±5% से ±20% | तकनीकी: | कार्बन फिल्म |
| नमूना लीडटाइम: | 1-2 दिन | उम्र बढ़ने की दर: | ≤1% |
| मौजूदा: | 3ka | उत्पाद मॉडल: | मेटल ऑक्साइड वैरिस्टर |
| 90903-63014 असर का आकार: | जेडएनओ | अपव्यय कारक: | ≤0.2 |
| मीडिया उपलब्ध: | डेटाशीट, फोटो | ||
| प्रमुखता देना: | मोटर वाहन ग्रेड मिश्र धातु प्रतिरोध,एनकैप्सुलेटेड मिश्र धातु अवरोधक,धातु ऑक्साइड वैरिस्टोर प्रतिरोध |
||
उत्पाद विवरण
ऑटोमोटिव ग्रेड कैप्सुलेटेड मिश्र धातु प्रतिरोध
(जिसको ऑटोमोटिव ग्रेड मिश्र धातु धारा-संवेदन/शंट प्रतिरोध के रूप में भी जाना जाता है.इनकैप्सुलेशन से तात्विक चालकता के उच्च स्तर के इपॉक्सी या इसी तरह की सामग्री से प्रतिरोधक तत्व को पूरी तरह से ढंकने और उसकी सुरक्षा करने की प्रक्रिया को अभिप्रेत है)
यह ऑटोमोबाइल इलेक्ट्रॉनिक्स में वर्तमान संवेदन के लिए एक प्रमुख घटक है औरAEC-Q200 योग्यता उत्तीर्ण करनी होगीऔर अनुपालनIATF16949आपूर्ति श्रृंखला नियंत्रण की आवश्यकताएं।
मूल परिभाषा और संरचना
सामग्री: प्रतिरोधक तत्व आमतौर पर मैंगनीन, निक्रोम, कॉन्स्टैंटन या अन्य मिश्र धातुओं (कम तापमान गुणांक, उच्च स्थिरता) से बने होते हैं। इनकैप्सुलेशन: पूरी तरह से उच्च थर्मल कंडक्टिविटी वाले एपॉक्सी राल के साथ इनकैप्सुलेटेड। टर्मिनलः अक्सर सल्फर विरोधी प्रदर्शन के लिए Ag-Pd मिश्र धातु। कुछ उच्च अंत मॉडल अपनाते हैं4-टर्मिनल (केल्विन कनेक्शन)संवेदन की सटीकता में सुधार करने के लिए।
प्रक्रिया: मिश्र धातु पन्नी / शीट का सटीक मशीनिंग → लेजर ट्रिमिंग → इनकैप्सुलेशन मोल्डिंग → टर्मिनल प्लेटिंग → 100% निरीक्षण। नंगे मिश्र धातु के प्रतिरोधों की तुलना में, कैप्सुलेटेड उपकरणों में नमी प्रतिरोध, कंपन प्रतिरोध, संक्षारण प्रतिरोध और मिलाप स्थिरता बेहतर होती है।
ऑटोमोबाइल आवश्यकताएं: AEC-Q200 परीक्षण (तापमान चक्र, थर्मल सदमे, कंपन, आर्द्रता, मिलाप की गर्मी प्रतिरोध, आदि) पास करना होगा। ऑपरेटिंग तापमानः आम तौर पर-55°C ~ 170°C. नमी के प्रति संवेदनशीलता का स्तरःएमएसएल 1. के अनुरूपRoHSऔर हेलोजन मुक्त मानकों.
मुख्य विद्युत विशेषताएं
表格
| पैरामीटर | विशिष्ट सीमा | अर्थ |
|---|---|---|
| प्रतिरोध | 0.1 mΩ ~ 100 mΩ | मिलीओएम स्तर, उच्च धारा शंट सेंसिग के लिए उपयुक्त |
| टीसीआर (तापमान गुणांक) | ±10 ~ ±50 पीपीएम/°C | मोटी फिल्म के प्रतिरोधकों से बहुत बेहतर; व्यापक तापमान पर स्थिर सटीकता |
| सहिष्णुता | ±0.5% / ±1% | वर्तमान संवेदन के लिए मूल सटीकता की गारंटी |
| शक्ति रेटिंग | 1 W ~ 15 W (2512: ~3 ¢ 6 W; 5931: 15 W तक) | अधिकतम सतत धारा निर्धारित करता है |
| परजीवी प्रेरण | <5 एनएच | उच्च आवृत्ति/त्वरित चार्जिंग अनुप्रयोगों में हस्तक्षेप को कम करता है |
विशिष्ट अनुप्रयोग
- नई ऊर्जा वाहन:बीएमएस (बैटरी मैनेजमेंट सिस्टम), ओबीसी (ऑन-बोर्ड चार्जर), डीसी/डीसी कन्वर्टर्स, मोटर कंट्रोलर के लिए करंट सेंसिंग।
- पारंपरिक वाहन:इंजन ईसीयू, एबीएस/ईएसपी, लाइटिंग पावर सप्लाई, ट्रांसमिशन कंट्रोल।
- चार्जिंग उपकरण:चार्जिंग स्टेशनों/पाइलों में बिजली का पता लगाना।
मुख्य ब्रांड और मॉडल
- अंतर्राष्ट्रीय:विशाय WSL/WSK, पैनासोनिक ERJ, ROHM LRM।
- घरेलू:फेंगहुआ एएमजी/एएमएस, हुआडे एमएसयू/एमएसएचएल, होयाओ होसीजी2512.
इलेक्ट्रॉनिक घटक: Vishay WSL ऑटोमोटिव-ग्रेड मिश्र धातु प्रतिरोध
चयन दिशानिर्देश
- शक्ति का उपयोग करके गणना करेंP = I2Rऔर लागू करें≥ 30% गिरावट(उच्च तापमान वाले वातावरण में अनिवार्य) ।
- पसंद करना4-टर्मिनल (केल्विन)μΩ स्तर के उच्च परिशुद्धता संवेदन के लिए संरचना।
- उच्च सल्फर विरोधी/ कंपन विरोधी आवश्यकताओं के लिए, कोटिंग प्रक्रिया (जैसे ALD Al2O3) और टर्मिनल सामग्री की पुष्टि करें।
- प्राप्त करना होगाAEC-Q200 परीक्षण रिपोर्टऔरIATF16949 प्रमाणन.
मानक मिश्र धातु प्रतिरोधों से अंतर
मानक मिश्र धातु प्रतिरोध आमतौर पर नंगे या अर्ध-कैप्सुलेटेड होते हैं, जिनमें कम नमी प्रतिरोध, सल्फर विरोधी प्रदर्शन और यांत्रिक सदमे प्रतिरोध होता है। ऑटोमोटिव ग्रेड के कैप्सुलेट उत्पादों की विशेषतापूर्ण समावेशन + पूर्ण ऑटोमोटिव योग्यता + पूर्ण आपूर्ति श्रृंखला अनुरेखण, दीर्घकालिक विश्वसनीयता के साथ काफी अधिक है। वेप्रतिस्थापित नहीं हो सकतावाहन सुरक्षा से संबंधित सर्किट में।

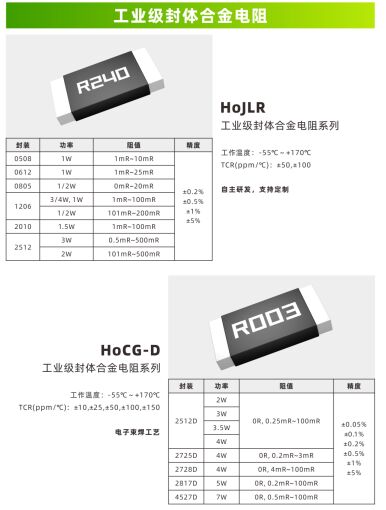

औद्योगिक ग्रेड के कैप्सुलेटेड मिश्र धातु प्रतिरोध
औद्योगिक ग्रेड के कैप्सुलेटेड मिश्र धातु प्रतिरोधों का व्यवस्थित अवलोकन (औद्योगिक स्वचालन, बिजली आपूर्ति, ऊर्जा भंडारण, इन्वर्टर आदि के लिए पूरी तरह से एपॉक्सी-कैप्सुलेटेड करंट सेंसर प्रतिरोध)औद्योगिक विश्वसनीयता मानकों के अनुरूप, अनिवार्य AEC-Q200 की आवश्यकता वाले ऑटोमोटिव उत्पादों से अलग) ।
1मूल परिभाषा और संरचना
सामग्री और निर्माण: प्रतिरोधक तत्वः मैंगनीन, कॉन्स्टैंटन, निक्रोम मिश्र धातु पन्नी/प्लेट (कम टीसीआर, उच्च स्थिरता) धूल, आर्द्रता और रासायनिक जंग को अलग करने के लिए उच्च थर्मल चालकता वाले एपॉक्सी के साथ पूरी तरह से कैप्सूलित। टर्मिनलः आमतौर पर सल्फर विरोधी प्रदर्शन के लिए टिन-प्लेट / Ag-Pd। μΩ स्तर के उच्च परिशुद्धता सेंसर के लिए 4-टर्मिनल (केल्विन) संरचना।
प्रक्रिया: मिश्र धातु सटीक उत्कीर्णन → लेजर ट्रिमिंग → एपॉक्सी मोल्डिंग इनकैप्सुलेशन → टर्मिनल प्लेटिंग → 100% इलेक्ट्रिकल और विश्वसनीयता स्क्रीनिंग। कैप्सुलेटेड संरचना नंगे मिश्र धातु की तुलना में बेहतर कंपन प्रतिरोध, नमी प्रतिरोध और मिलाप स्थिरता प्रदान करती है।
औद्योगिक आवश्यकताएं: ऑपरेटिंग तापमानः
- मानक:-40°C ~ 125°C
- उच्च तापमान के प्रकारः-55°C ~ 170°C
नमी के प्रति संवेदनशीलता स्तरः MSL 1.RoHS के अनुरूप / हेलोजन मुक्त।JESD47, IEC 60068 के अनुसार विश्वसनीयता परीक्षण (तापमान चक्र, थर्मल सदमे, कंपन, आर्द्रता, मिलाप की गर्मी प्रतिरोध)गुणवत्ता प्रणालीः ज्यादातर ISO9001; उच्च अंत लाइनें भी IATF16949 का समर्थन करती हैं।AEC-Q200 हैअनिवार्य नहीं(अनुरोध पर अनुकूलित किया जा सकता है) ।
2मुख्य विद्युत विशेषताएं (सामान्य)
表格
| पैरामीटर | विशिष्ट सीमा | औद्योगिक उपयोग के लिए अर्थ |
|---|---|---|
| प्रतिरोध | 0.1 mΩ ~ 100 mΩ (मुख्य रूप से मिलीओम स्तर) | उच्च धारा शंट, कम वोल्टेज गिरावट और कम हानि |
| टीसीआर | ±10 ~ ±50 पीपीएम/°C | व्यापक तापमान पर स्थिर सेंसर सटीकता, मोटी फिल्म से बेहतर |
| सहिष्णुता | ±0.5% / ±1% (सटीक रेखाः ±0.1%) | सर्वो ड्राइव और पावर सप्लाई में बंद-लूप नियंत्रण के लिए |
| शक्ति रेटिंग | 1 W ~ 15 W (2512: ~3 ¢ 6 W; 5931: 15 W तक) | पैकेज और शीतलन के आधार पर अधिकतम वर्तमान निर्धारित करता है |
| परजीवी प्रेरण | <5 एनएच | उच्च आवृत्ति SMPS और इन्वर्टर ड्राइव में हस्तक्षेप को कम करता है |
| नामित तापमान | 125°C (मानक) / 155°C / 170°C (शक्ति प्रकार) | नियंत्रण कैबिनेट / पावर मॉड्यूल में उच्च आंतरिक तापमान का सामना करता है |
3विशिष्ट अनुप्रयोग
- औद्योगिक शक्ति:यूपीएस, स्विचिंग पावर सप्लाई, इन्वर्टर, डीसी/डीसी मॉड्यूल के लिए करंट सेंसिंग और ओवर करंट प्रोटेक्शन
- स्वचालन और ड्राइव:सर्वो ड्राइव, पीएलसी, रोबोट नियंत्रक।
- नई ऊर्जा और ऊर्जा भंडारण:ऊर्जा भंडारण पीसीएस, पीवी इन्वर्टर, चार्जिंग स्टेशन मॉड्यूल।
- दूरसंचार उपकरण:बेस स्टेशन बिजली की आपूर्ति, डेटा सेंटर सर्वर बिजली की आपूर्ति.
4मुख्य ब्रांड और मॉडल
- अंतर्राष्ट्रीय:विशाय WSL2512, पैनासोनिक ERJ-8EN, KOA स्पीयर RK731.
- घरेलू:फेंगहुआ एएमजी/एएमएस, होयाओ होसीजी2512, फोसन एफएमएच, हुआडे एमएसयू।
5मुख्य चयन चरण
- नाममात्र धारा का उपयोग करके गणना करेंलागू करनाशक्ति घटाना: ≤70% (उच्च तापमान में ≤50% अनुशंसित)
- सटीकता और टीसीआरः
- परिशुद्धता वर्तमान लूपः ±0.5% / ±10~25 ppm/°C
- सामान्य सुरक्षा लूपः ±1% / ±50 पीपीएम/°C
- पैकेज और माउंटिंगः2512 / 3920 / 5931 उद्योग में आम हैं।पीसीबी पर आरक्षित थर्मल पैड।4 टर्मिनल 1 mΩ से कम उच्च परिशुद्धता सेंसरिंग के लिए पसंदीदा है।
- पर्यावरण:आर्द्र/तटीय/सल्फर युक्त वातावरण के लिए, सल्फर विरोधी टर्मिनल + पूर्ण कैप्सुलेशन चुनें।उच्च कंपन वाले उपकरणों के लिए, कंपन प्रतिरोध और माउंटिंग विधि की पुष्टि करें।
6औद्योगिक बनाम ऑटोमोटिव-ग्रेड कैप्सुलेटेड मिश्र धातु प्रतिरोध
表格
| आयाम | औद्योगिक ग्रेड | ऑटोमोटिव ग्रेड (AEC-Q200) |
|---|---|---|
| मानक और प्रमाणन | JESD47, IEC 60068; AEC-Q200 अनिवार्य नहीं | AEC-Q200 पास करना होगा; IATF16949 अनिवार्य |
| तापमान सीमा | मानकः -40°C~125°C; उच्च अंतः -55°C~170°C | सार्वभौमिकः -55°C~170°C इंजन डिब्बे/बैटरी पैक के लिए |
| विश्वसनीयता परीक्षण | चक्रों की कम संख्या और तनाव स्तर | बहुत सख्तः तापमान चक्र, थर्मल सदमे, आर्द्रता, कंपन |
| लागत और नेतृत्व समय | लागत प्रभावी, लचीला नेतृत्व समय | उच्च लागत, सख्त आपूर्ति श्रृंखला नियंत्रण, अधिक समय |
| आवेदन | औद्योगिक स्वचालन, बिजली, ऊर्जा भंडारण | एनईवी बीएमएस, ओबीसी, मोटर नियंत्रक और अन्य वाहन सुरक्षा से संबंधित सर्किट |
7खरीद और सत्यापन बिंदु
- पूर्ण डाटाशीट + विश्वसनीयता परीक्षण रिपोर्ट (तापमान चक्र, आर्द्रता, मिलाप की गर्मी प्रतिरोध डेटा) प्राप्त करें।
- RoHS, हेलोजन मुक्त अनुपालन की पुष्टि करें। विरोधी सल्फर आवश्यकताओं को अलग से निर्दिष्ट और परीक्षण किया जाना चाहिए।
- लंबे समय तक ओवरहीटिंग विफलता से बचने के लिए पावर डीरेटिंग वक्र को वास्तविक पीसीबी थर्मल परिस्थितियों से मेल खाना चाहिए।
