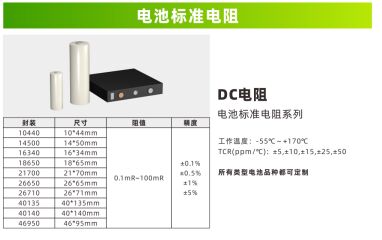

सटीक कम प्रतिरोध घटक शंट माप और सीमा विस्तार
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | डोंगगुआन, गुआंग्डोंग, चीन |
| ब्रांड नाम: | UCHI |
| मॉडल संख्या: | UL.VDE, एसजीएस, पहुंच, CQC, CSA.ISO.ROHS, CUL |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 5000 पीसी |
|---|---|
| मूल्य: | विनिमय योग्य |
| पैकेजिंग विवरण: | थोक/बारूद/रील |
| प्रसव के समय: | 5-7 दिन |
| भुगतान शर्तें: | टी/टी, पेपैल, वेस्टर्न यूनियन, पैसा ग्राम |
| आपूर्ति की क्षमता: | प्रति माह 5000,000,000PCS |
|
विस्तार जानकारी |
|||
| कम वोल्टेज: | ई10=1.5~60वी | Tmax: | 5.7 |
|---|---|---|---|
| समाई रेंज: | 1pF-1000pF | लंबाई: | Ф25मिमी |
| आवेग जीवन: | 300 बार | लीड तार: | तांबे के तार की टिनिंग) |
| पैकिंग: | एसएमडी रील पैकेजिंग | बाहरी आयाम: | 5650 [2220],5.6x5.0 मिमी |
| Iभंडारण तापमान: | -55 ℃ ~ + 125 ℃ | समापन शैली: | न्यूनतम आदेश मात्रा |
| वज़न: | 7.1g | नमी बाधा: | एपॉक्सी रेजि़न |
| गारंटी: | 2वर्ष | सर्ज एनर्जी रेटिंग: | 28जे |
| अपव्यय कारक: | ≤0.2 | ||
| प्रमुखता देना: | कम प्रतिरोध वाले घटक शंट,परिशुद्धता माप शंट,धातु ऑक्साइड वैरिस्टोर शंट |
||
उत्पाद विवरण
शंट
विभिन्न क्षेत्रों में एक शंट के विभिन्न अर्थ हैं। सबसे आम एक शंट है।सटीक कम प्रतिरोध घटकइलेक्ट्रॉनिक्स और बिजली उद्योग में, के लिए इस्तेमाल कियाउच्च धारा माप और सीमा विस्तार.
इलेक्ट्रॉनिक्स / बिजली उद्योग (सबसे आम)
1मूल परिभाषा और सिद्धांत
- प्रकृति: एक कम प्रतिरोध, उच्च परिशुद्धता शक्ति प्रतिरोधक (मिलिओम / माइक्रोओम पैमाने में) ।
- सिद्धांत: मापी गई सर्किट में सीरीज में जुड़ा हुआ है। एक उच्च धारा मिलीवोल्ट स्तर की वोल्टेज गिरावट का उत्पादन करती है (U=I×R), और वोल्टेज को मापकर वर्तमान की गणना अप्रत्यक्ष रूप से की जाती है।
- विशिष्ट विनिर्देश: नामित वोल्टेज गिरावट ज्यादातर 75mV/100mV है। उदाहरण के लिए, 100A/75mV 0.75mΩ के प्रतिरोध के अनुरूप है।
2मुख्य अनुप्रयोग
- उच्च धारा माप: उच्च डीसी धारा (दशों से लेकर हजारों एम्पियर तक) को मापने के लिए मिलीवोल्टमीटर / मल्टीमीटर के साथ प्रयोग किया जाता है।
- रेंज विस्तार: कम रेंज एम्पमीटर के साथ समानांतर में कनेक्ट किया जाता है ताकि अधिकांश धारा को शंट किया जा सके, जिससे मीटर के माध्यम से केवल एक छोटा हिस्सा गुजर सके।
- वर्तमान नमूनाकरण: बीएमएस, मोटर नियंत्रण, बिजली आपूर्ति, चार्जिंग पाइल और ऊर्जा भंडारण प्रणालियों में वर्तमान निगरानी और सुरक्षा के लिए उपयोग किया जाता है।
3प्रमुख मापदंड और चयन
- नामित धारा: 5A से लेकर 15kA तक।
- नामित वोल्टेज गिरावट: 60mV, 75mV, 100mV, 150mV आदि।
- सटीकता: 0.1%, 0.2%, 0.5%, 1% आदि।
- सामग्री: आम तौर पर मैंगनीन मिश्र धातु (कम तापमान गुणांक, अच्छी स्थिरता) ।
- ताप विसारण: उच्च धारा अनुप्रयोगों में तापमान वृद्धि के कारण सटीकता हानि को रोकने के लिए अच्छी गर्मी अपव्यय की आवश्यकता होती है।
4फायदे और नुकसान
- लाभ: सरल संरचना, कम लागत, उच्च डीसी सटीकता, उच्च धाराओं के लिए उपयुक्त।
- नुकसान: वोल्टेज गिरावट हानि, गर्मी उत्पादन, गैर-पृथक, और उच्च आवृत्तियों पर प्रतिक्रियाशीलता से प्रभावित सटीकता।
II. अन्य क्षेत्रों में शंट
1नेटवर्क शंट (ट्रैफिक प्रतिकृति / लोड संतुलन)
निगरानी, लेखा परीक्षा, घुसपैठ का पता लगाने और भार संतुलन के लिए नेटवर्क यातायात की प्रतिलिपि/पुनर्निर्देशन।
2हाइड्रोलिक / वायवीय शंट
हाइड्रोलिक प्रणालियों और स्नेहन प्रणालियों में उपयोग किए जाने वाले कई आउटपुट में द्रव को समान रूप से वितरित करता है।
3नल शंट (घरेलू)
स्वतंत्र स्विचों के साथ एक इनपुट, बहु-आउटपुट वाटर स्प्लिटर, वाशिंग मशीन, शॉवर आदि के लिए उपयोग किया जाता है।
III. उपयोग नोट्स
- कनेक्ट किया जाना चाहिएश्रृंखला मेंमापा सर्किट में।
- नामित धारा वास्तविक अधिकतम धारा (20% मार्जिन की सिफारिश) से अधिक होनी चाहिए।
- संपर्क प्रतिरोध को कम करने के लिए सुरक्षित वायरिंग; उच्च परिशुद्धता माप के लिए चार तार कनेक्शन की सिफारिश की जाती है।
- अति ताप से बचने के लिए गर्मी फैलाव पर ध्यान दें।
- मुख्य रूप से डीसी या निम्न आवृत्ति एसी के लिए प्रयोग किया जाता है; उच्च आवृत्ति अनुप्रयोगों में सावधानी के साथ उपयोग करें।
