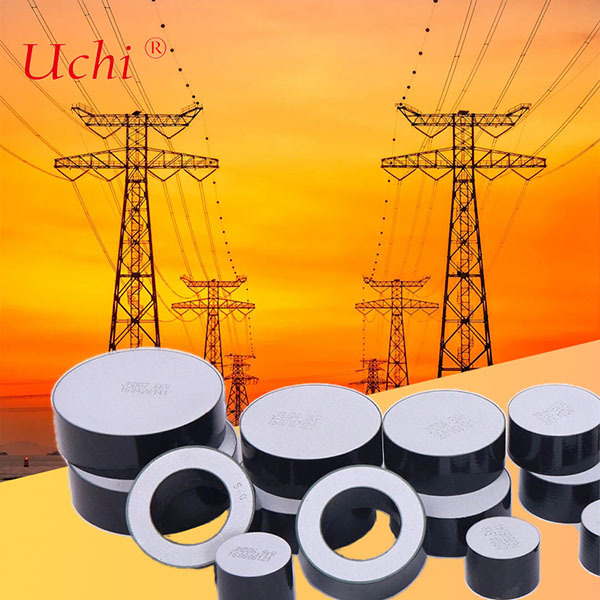

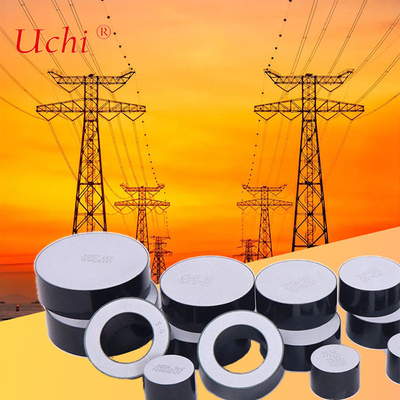

3kv 10ka पावर स्टेशन एमओवी मेटल ऑक्साइड वैरिस्टर (D48*H20mm)
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | Dongguan, Guangdong, चीन |
| ब्रांड नाम: | UCHI |
| प्रमाणन: | SGS.UL |
| मॉडल संख्या: | D48*H20MM |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 5000pcs |
|---|---|
| मूल्य: | विनिमय योग्य |
| पैकेजिंग विवरण: | थोक |
| प्रसव के समय: | 5-7 दिन |
| भुगतान शर्तें: | टी/टी, पेपैल, वेस्टर्न यूनियन, पैसा ग्राम |
| आपूर्ति की क्षमता: | प्रति माह 5000,000,000PCS |
|
विस्तार जानकारी |
|||
| प्रमुखता देना: | 3kv मेटल ऑक्साइड वैरिस्टर,10ka पावर स्टेशन वैरिस्टर,D48xH20mm एमओवी वैरिस्टर |
||
|---|---|---|---|
उत्पाद विवरण
3kv 10ka पावर स्टेशन एमओवी मेटल ऑक्साइड वैरिस्टर (D48*H20mm)
पावर स्टेशन एमओवी मेटल ऑक्साइड वैरिस्टर
एक वैरिस्टर एक इलेक्ट्रॉनिक घटक है जिसकी विद्युत प्रतिरोधकता लागू वोल्टेज के साथ बदलती है।[2] वोल्टेज-निर्भर प्रतिरोधक (VDR) के रूप में भी जाना जाता है, इसमें एक गैर-रैखिक, गैर-ओमिक करंट-वोल्टेज विशेषता होती है जो एक डायोड के समान होती है। हालाँकि एक डायोड के विपरीत, इसमें करंट को पार करने की दोनों दिशाओं के लिए समान विशेषता होती है। परंपरागत रूप से, वैरिस्टर वास्तव में दो रेक्टिफायर को जोड़कर बनाए जाते थे, जैसे कि एंटीपैरेलल कॉन्फ़िगरेशन में कॉपर-ऑक्साइड या जर्मेनियम-ऑक्साइड रेक्टिफायर। कम वोल्टेज पर वैरिस्टर में उच्च विद्युत प्रतिरोध होता है जो वोल्टेज बढ़ने पर घटता जाता है। आधुनिक वैरिस्टर मुख्य रूप से सिंटर किए गए सिरेमिक मेटल-ऑक्साइड सामग्रियों पर आधारित होते हैं जो केवल माइक्रोस्कोपिक पैमाने पर दिशात्मक व्यवहार प्रदर्शित करते हैं। इस प्रकार को आमतौर पर एमओवी मेटल ऑक्साइड वैरिस्टर के रूप में जाना जाता है।
वैरिस्टर का उपयोग सर्किट में या तो इष्टतम परिचालन स्थितियाँ प्रदान करने या अत्यधिक क्षणिक वोल्टेज से बचाने के लिए नियंत्रण या क्षतिपूर्ति तत्वों के रूप में किया जाता है। सुरक्षा उपकरणों के रूप में उपयोग किए जाने पर, वे ट्रिगर होने पर संवेदनशील घटकों से अत्यधिक वोल्टेज द्वारा बनाए गए करंट को शंट करते हैं।
वैरिस्टर नाम बदलते प्रतिरोधक का एक पोर्टमैंट्यू है। शब्द का उपयोग केवल गैर-ओमिक बदलते प्रतिरोधकों के लिए किया जाता है। चर प्रतिरोधक, जैसे पोटेंशियोमीटर और रियोस्टैट, में ओमिक विशेषताएं होती हैं।
एमओवी को उस वोल्टेज रेंज के अनुसार निर्दिष्ट किया जाता है जिसे वे बिना नुकसान के सहन कर सकते हैं। अन्य महत्वपूर्ण पैरामीटर जूल में वैरिस्टर की ऊर्जा रेटिंग, ऑपरेटिंग वोल्टेज, प्रतिक्रिया समय, अधिकतम करंट और ब्रेकडाउन (क्लैंपिंग) वोल्टेज हैं। ऊर्जा रेटिंग को अक्सर मानकीकृत क्षणिक जैसे 8/20 माइक्रोसेकंड या 10/1000 माइक्रोसेकंड का उपयोग करके परिभाषित किया जाता है, जहाँ 8 माइक्रोसेकंड क्षणिक का फ्रंट टाइम होता है और 20 माइक्रोसेकंड आधा मान तक का समय होता है।
उत्पाद जानकारी:
उत्पाद का नाम: पावर स्टेशन एमओवी मेटल ऑक्साइड वैरिस्टर
प्रकार: वैरिस्टर D48*H20mm
सामग्री: जिंक ऑक्साइड
अरेस्टर्स वर्गीकरण एसएल (आईईसी मानक) के लिए आवेदन
| विनिर्देश | व्यास | मोटाई | डी.सी. संदर्भ वोल्टेज (U1mA) | अवशिष्ट वोल्टेज का अधिकतम अनुपात (8/20us) | वर्तमान आवेग झेलने की क्षमता | अनुशंसित रेटेड वोल्टेज | अधिकतम ऊर्जा अवशोषण क्षमता | |
| 4/10us | 2ms | |||||||
| मिमी | मिमी | केवी | 10kA पर | kA | ए | केवी | kJ/kVr | |
| MOV48×20 | 48±0.5 | 20±0.5 | 4.0-4.8 | 1.76 | 110 | 600 | 3 | 4.9 |
| MOV48×30 | 48±0.5 | 30±0.5 | 6.2-7.0 | 1.76 | 110 | 600 | 4.5 | 4.9 |
| MOV52×20 | 52±0.5 | 20±0.5 | 4.0-4.8 | 1.74 | 120 | 800 | 3 | 6.3 |
| MOV52×30 | 52±0.5 | 30±0.5 | 6.2-7.0 | 1.74 | 120 | 800 | 4.5 | 6.3 |
अरेस्टर्स वर्गीकरण एसएम (आईईसी मानक) के लिए आवेदन
| विनिर्देश | व्यास | मोटाई | डी.सी. संदर्भ वोल्टेज (U1mA) | अवशिष्ट वोल्टेज का अधिकतम अनुपात (8/20us) | वर्तमान आवेग झेलने की क्षमता | अनुशंसित रेटेड वोल्टेज | अधिकतम ऊर्जा अवशोषण क्षमता | |
| 4/10us | 2ms | |||||||
| मिमी | मिमी | केवी | 10kA पर | kA | ए | केवी | kJ/kVr | |
| MOV60×20 | 60±0.5 | 20±0.5 | 4.0-4.8 | 1.72 | 150 | 1000 | 3 | 7.9 |
| MOV60×30 | 60±0.5 | 30±0.5 | 6.2-7.0 | 1.72 | 150 | 1000 | 4.5 | 7.9 |
| MOV64×20 | 64±0.5 | 20±0.5 | 4.0-4.8 | 1.69 | 150 | 1100 | 3 | 8.5 |
| MOV64×30 | 64±0.5 | 30±0.5 | 6.2-7.0 | 1.69 | 150 | 1100 | 4.5 | 8.5 |
अरेस्टर्स वर्गीकरण एसएच (आईईसी मानक) के लिए आवेदन
| विनिर्देश | व्यास | मोटाई | डी.सी. संदर्भ वोल्टेज (U1mA) | अवशिष्ट वोल्टेज का अधिकतम अनुपात (8/20us) | वर्तमान आवेग झेलने की क्षमता | अनुशंसित रेटेड वोल्टेज | अधिकतम ऊर्जा अवशोषण क्षमता | |
| 4/10us | 2ms | |||||||
| मिमी | मिमी | केवी | 10kA पर | kA | ए | केवी | kJ/kVr | |
| MOV71×20 | 71±0.5 | 20±0.5 | 4.0-4.8 | 1.66 | 150 | 1400 | 3 | 10.6 |
| MOV71×30 | 71±0.5 | 30±0.5 | 6.2-7.0 | 1.66 | 150 | 1400 | 4.5 | 10.6 |
| MOV115/42x20 | 115/42±0.5 | 20±0.5 | 4.0-4.8 | 1.62 | 100 | 2000 | 3 | 14.7 |
| MOV115/42×24 | 115/42±0.5 | 24±0.5 | 5.0-5.8 | 1.62 | 100 | 2000 | 3.8 | 14.7 |
| MOV115/424×30 | 115/42±0.5 | 30±0.5 | 6.2-7.0 | 1.62 | 100 | 2000 | 4.5 | 14.7 |
| MOV138/52x20 | 138/52±0.5 | 20±0.5 | 4.0-4.8 | 1.65 | 100 | 2500 | 3 | 17.5 |
| MOV138/52×24 | 138/52±0.5 | 24±0.5 | 5.0-5.8 | 1.65 | 100 | 2500 | 3.8 | 17.5 |
| MOV138/52×30 | 138/52±0.5 | 30±0.5 | 6.2-7.0 | 1.65 | 100 | 2500 | 4.5 | 17.5 |
