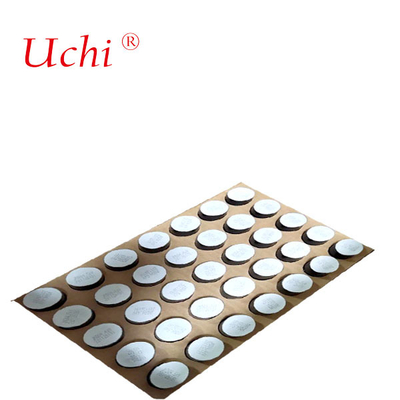

3kV 10ka D52*H20 मेटल ऑक्साइड सर्ज अरेस्टर रियोस्टेट (52mm व्यास)
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | Dongguan, Guangdong, चीन |
| ब्रांड नाम: | UCHI |
| प्रमाणन: | SGS.UL |
| मॉडल संख्या: | D52*H20MM |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 5000pcs |
|---|---|
| मूल्य: | विनिमय योग्य |
| पैकेजिंग विवरण: | थोक |
| प्रसव के समय: | 5-7 दिन |
| भुगतान शर्तें: | टी/टी, पेपैल, वेस्टर्न यूनियन, पैसा ग्राम |
| आपूर्ति की क्षमता: | प्रति माह 5000,000,000PCS |
|
विस्तार जानकारी |
|||
| प्रमुखता देना: | 3kV मेटल ऑक्साइड सर्ज अरेस्टर,10kA मेटल ऑक्साइड वैरिस्टर,52mm व्यास सर्ज रियोस्टेट |
||
|---|---|---|---|
उत्पाद विवरण
3kV 10ka D52*H20 मेटल ऑक्साइड सर्ज अरेस्टर रियोस्टैट (52mm व्यास)
उची इलेक्ट्रिक उच्च शक्ति और उच्च वोल्टेज AC और DC अनुप्रयोगों के लिए उच्च वोल्टेज वैरिस्टर प्रदान कर सकता है, ये उपकरण महत्वपूर्ण घटकों के जीवनकाल को बढ़ाएंगे।
• एक वैरिस्टर (या वोल्टेज-निर्भर प्रतिरोधक) एक ऐसा घटक है जो लागू वोल्टेज बदलने पर अपने विद्युत प्रतिरोध को बदलता है। कम वोल्टेज पर उनका उच्च विद्युत प्रतिरोध होता है और उच्च वोल्टेज पर कम विद्युत प्रतिरोध होता है। एक प्रणाली में वे महत्वपूर्ण घटकों से सर्ज वोल्टेज और स्पाइक्स को हटाने के लिए आदर्श हैं।
• मेटल ऑक्साइड वैरिस्टर (MOVs) जिंक ऑक्साइड और अन्य धातु ऑक्साइड से बने होते हैं जिन्हें दो धातु प्लेटों या संपर्कों के बीच रखा जाता है। इन घटकों के कार्य और अनुप्रयोग मानक वैरिस्टर के समान हैं।
जिंक ऑक्साइड आधारित मेटल ऑक्साइड वैरिस्टर (MOV) व्यापक रूप से उपयोग किए जाने वाले विद्युत सर्ज सुरक्षा घटक हैं। आधुनिक उच्च शक्ति, उच्च-घनत्व इलेक्ट्रॉनिक्स MOVs पर छोटे पदचिह्न, उच्च वर्तमान घनत्व और उच्च गैर-रैखिकता जैसी अधिक आवश्यकताएं पोस्ट करते हैं। इस तरह की आवश्यकताओं को व्यावसायिक रूप से उपलब्ध MOVs द्वारा अब पूरा नहीं किया जा सकता है, क्योंकि उनकी सीमित वोल्टेज क्षमता, उच्च रिसाव धारा और यांत्रिक क्रैकिंग से संबंधित विश्वसनीयता संबंधी समस्याएं हैं, जिनमें से अधिकांश उनकी सूक्ष्म-संरचनाओं में गैर-एकरूपता, दोष और मोटे अनाज की उपस्थिति से जुड़े हैं। इस तरह की सीमाओं को दूर करने के लिए नए फॉर्मूलेशन और प्रक्रियाओं को विकसित किया गया है। इस कार्य में ऐसे संयोजन की पहचान की गई है जिन्हें विशिष्ट वाणिज्यिक MOVs की तुलना में अपेक्षाकृत कम तापमान पर सिंटर किया जा सकता है, लेकिन परिष्कृत और समान माइक्रोस्ट्रक्चर के कारण बड़े पैमाने पर बेहतर I-V विशेषताओं के साथ। ये संयोजन न केवल कम रिसाव धारा के साथ 10 kV/mm तक के उच्च ब्रेकडाउन वोल्टेज दिखाते हैं, बल्कि उच्च क्षेत्रों में 50 से अधिक का एक बड़ा गैर-रैखिक अल्फा गुणांक भी दिखाते हैं, जो इन्सुलेटिंग से कंडक्टिंग स्टेट में संक्रमण की गति और ओवर-वोल्टेज सुरक्षा की प्रभावशीलता का एक माप है। वाणिज्यिक MOVs की तुलना में दस गुना से अधिक उच्च ब्रेकडाउन शक्ति, साथ ही बहुत अधिक गैर-रैखिकता, MOV लघुकरण, उच्च वोल्टेज सर्ज सुरक्षा को सक्षम करेगी, और अनुप्रयोग के नए क्षेत्रों को खोलेगी।
उत्पाद जानकारी:

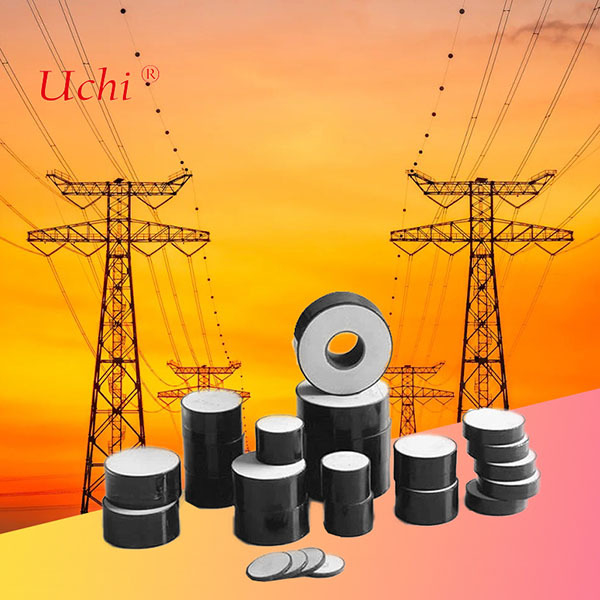

उत्पाद का नाम: पावर स्टेशन के लिए उच्च वोल्टेज वैरिस्टर
प्रकार: वैरिस्टर D52*H20mm
सामग्री: जिंक ऑक्साइड
अरेस्टर वर्गीकरण SL (IEC मानक) के लिए आवेदन
| विशिष्टता | व्यास | मोटाई | D.C. संदर्भ वोल्टेज (U1mA) | अवशिष्ट वोल्टेज का अधिकतम अनुपात (8/20us) | वर्तमान आवेग झेलने की क्षमता | अनुशंसित रेटेड वोल्टेज | अधिकतम ऊर्जा अवशोषण क्षमता | |
| 4/10us | 2ms | |||||||
| मिमी | मिमी | kV | 10kA पर | kA | ए | kV | kJ/kVr | |
| MOV48×20 | 48±0.5 | 20±0.5 | 4.0-4.8 | 1.76 | 110 | 600 | 3 | 4.9 |
| MOV48×30 | 48±0.5 | 30±0.5 | 6.2-7.0 | 1.76 | 110 | 600 | 4.5 | 4.9 |
| MOV52×20 | 52±0.5 | 20±0.5 | 4.0-4.8 | 1.74 | 120 | 800 | 3 | 6.3 |
| MOV52×30 | 52±0.5 | 30±0.5 | 6.2-7.0 | 1.74 | 120 | 800 | 4.5 | 6.3 |
अरेस्टर वर्गीकरण SM (IEC मानक) के लिए आवेदन
| विशिष्टता | व्यास | मोटाई | D.C. संदर्भ वोल्टेज (U1mA) | अवशिष्ट वोल्टेज का अधिकतम अनुपात (8/20us) | वर्तमान आवेग झेलने की क्षमता | अनुशंसित रेटेड वोल्टेज | अधिकतम ऊर्जा अवशोषण क्षमता | |
| 4/10us | 2ms | |||||||
| मिमी | मिमी | kV | 10kA पर | kA | ए | kV | kJ/kVr | |
| MOV60×20 | 60±0.5 | 20±0.5 | 4.0-4.8 | 1.72 | 150 | 1000 | 3 | 7.9 |
| MOV60×30 | 60±0.5 | 30±0.5 | 6.2-7.0 | 1.72 | 150 | 1000 | 4.5 | 7.9 |
| MOV64×20 | 64±0.5 | 20±0.5 | 4.0-4.8 | 1.69 | 150 | 1100 | 3 | 8.5 |
| MOV64×30 | 64±0.5 | 30±0.5 | 6.2-7.0 | 1.69 | 150 | 1100 | 4.5 | 8.5 |
अरेस्टर वर्गीकरण SH (IEC मानक) के लिए आवेदन
| विशिष्टता | व्यास | मोटाई | D.C. संदर्भ वोल्टेज (U1mA) | अवशिष्ट वोल्टेज का अधिकतम अनुपात (8/20us) | वर्तमान आवेग झेलने की क्षमता | अनुशंसित रेटेड वोल्टेज | अधिकतम ऊर्जा अवशोषण क्षमता | |
| 4/10us | 2ms | |||||||
| मिमी | मिमी | kV | 10kA पर | kA | ए | kV | kJ/kVr | |
| MOV71×20 | 71±0.5 | 20±0.5 | 4.0-4.8 | 1.66 | 150 | 1400 | 3 | 10.6 |
| MOV71×30 | 71±0.5 | 30±0.5 | 6.2-7.0 | 1.66 | 150 | 1400 | 4.5 | 10.6 |
| MOV115/42x20 | 115/42±0.5 | 20±0.5 | 4.0-4.8 | 1.62 | 100 | 2000 | 3 | 14.7 |
| MOV115/42×24 | 115/42±0.5 | 24±0.5 | 5.0-5.8 | 1.62 | 100 | 2000 | 3.8 | 14.7 |
| MOV115/424×30 | 115/42±0.5 | 30±0.5 | 6.2-7.0 | 1.62 | 100 | 2000 | 4.5 | 14.7 |
| MOV138/52x20 | 138/52±0.5 | 20±0.5 | 4.0-4.8 | 1.65 | 100 | 2500 | 3 | 17.5 |
| MOV138/52×24 | 138/52±0.5 | 24±0.5 | 5.0-5.8 | 1.65 | 100 | 2500 | 3.8 | 17.5 |
| MOV138/52×30 | 138/52±0.5 | 30±0.5 | 6.2-7.0 | 1.65 | 100 | 2500 | 4.5 | 17.5 |
