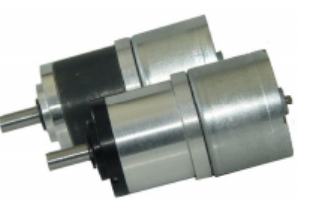

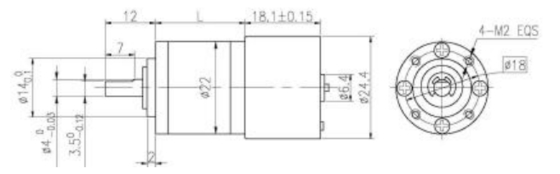

बीएलडीसी प्लैनेटरी गियर मोटर 22 मिमी ओडी प्लैनेटरी गियरबॉक्स 12 ध्रुवों के साथ ड्राइवर में निर्मित
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | डोंगगुआन चाइना |
| ब्रांड नाम: | UCHI |
| प्रमाणन: | Completed |
| मॉडल संख्या: | 22JXE3K/B2418 |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1000pcs |
|---|---|
| मूल्य: | विनिमय योग्य |
| पैकेजिंग विवरण: | मानक |
| प्रसव के समय: | 5-7 दिन |
| भुगतान शर्तें: | टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | 5000 पीस स्टॉक |
| विस्तार जानकारी | |||
| खम्भों की संख्या: | 12 | परिचयाीलन की रेंज: | 9V~16V/9C~26V |
|---|---|---|---|
| रेटेड वोल्टेज वीडीसी: | 12/24 | प्रमाणपत्र: | -3 सी |
| नो-लोड गति आर/मिनट: | 7500 | नो-लोड करंट एमए: | 100/85 |
| रेटेड गति आर/मिनट: | 5800 | रेटेड शक्ति W: | 1.8 |
| प्रमुखता देना: | 22 मिमी BLDC प्लैनेटरी गियर मोटर,प्लैनेटरी गियर मोटर निर्मित ड्राइवर,12 ध्रुव BLDC ग्रह गियर मोटर | ||
उत्पाद विवरण
अनुमेय लोड रेंज: 0.03N.m~0.3N.m


ब्रशलेस मोटर तकनीकी डेटा
| प्रकार | संख्या ध्रुवों की संख्या | संख्या चरणों की संख्या | परिचालन रेंज | रेटेड वोल्टेज VDC | नो-लोड गति r/min | नो-लोड वर्तमान mA | रेटेड टॉर्क g.cm | रेटेड गति r/min | रेटेड वर्तमान mA | रेटेड पावर W | |||||||||||||
| B2418-1275 | 12 | 3 | 9V~ 16V | 12 | 7500 | 100 | 30 | 5800 | 320 | 1.8 | |||||||||||||
| B2418-2475 | 12 | 3 | 9V~26V | 24 | 7500 | 85 | 30 | 5800 | 200 | 1.8 | |||||||||||||
ब्रशलेस गियर मोटर तकनीकी डेटा
1.B2418-1275 BLDC मोटर

2.B2418-2475 BLDC मोटर

वायर आरेख

पिन 1# (सफेद) PWM गति विनियमन: 1~50kHz PWM सिग्नल इनपुट करें, और ड्यूटी चक्र को समायोजित करके मोटर की गति को समायोजित करें।
पिन 2# (काला) बिजली आपूर्ति का नकारात्मक ध्रुव
पिन 3# (नीला) आगे और पीछे का घुमाव: निलंबित स्टीयरिंग CCW है, ग्राउंड स्टीयरिंग के लिए शॉर्ट सर्किट CW है।
पिन 4# (पीला) फीडबैक n=60 * F/P, जहाँ F फीडबैक आवृत्ति है और P मोटर ध्रुव जोड़े के 4 जोड़े हैं।
पिन 5# (लाल) बिजली आपूर्ति का पॉजिटिव ध्रुव
नोट:
(1) लाल तार को बिजली आपूर्ति के पॉजिटिव टर्मिनल से कनेक्ट करें, और काले और सफेद तारों को नेगेटिव टर्मिनल से कनेक्ट करें। मोटर वामावर्त (CCW) घूमेगी।
(2) लाल तार को बिजली आपूर्ति के पॉजिटिव टर्मिनल से कनेक्ट करें, और काले, सफेद और नीले तारों को नेगेटिव टर्मिनल से कनेक्ट करें। मोटर दक्षिणावर्त (CW) घूमेगी।
(3) सफेद तार को नेगेटिव टर्मिनल से कनेक्ट करें। मोटर पूरी गति से चलेगी। जब सफेद तार को PWM से अलग से जोड़ा जाता है, तो गति को समायोजित किया जा सकता है।
(4) कनेक्शन लाइन की लंबाई 100 मिमी
